Таблица 2.11
Поля справочника «Транспортные средства»
Наименование поля
Техническое
наименование
поля
Тип поля
Длина поля
Код транспортного
средства
ZMIEAVTOT
NUMERIC
10
Наименование
транспортного средства
TEXT
CHAR
60
Марка ТС
ZMIEMRTS
CHAR
60
Марка топлива
ZMIEFUEL
CHAR
20
Балансовая единица
0COMP_CODE
CHAR
10
Год выпуска
ZMIEYVIP
DATS
4
Год принятия на баланс
ZMIEYBAL
DATS
4
Год списания
ZMIEYSP
DATS
4
Номер ТС
ZMIENTS
CHAR
20
Дата ввода в
эксплуатацию
ZMIEEXON
DATS
8
Дата вывода из
эксплуатации
ZMIEEXOFF
DATS
8
Грузоподъемность
ZMIEGRUZ
NUMERIC
4
Пассажировместимость
ZMIEPASS
NUMERIC
4
Флаг доступности для
отчетов
ZMIEACCS
NUMERIC
1
Вид ТС
ZMIEVIDAV
NUMERIC
3
Экранная форма «Изменение характеристик ТС»
Для создания новых ТС и внесения изменений в уже существующие
была создана экранная форма «Изменение характеристик ТС»:
Экранная форма «Изменение характеристик ТС» состоит из
следющих экранов:
Селекционный экран;
Экранная форма «Список транспортных средств»;
Диалоговое окно «Изменение характеристик ТС».
На селекционном экране задаются начальные условия для
построения экранной формы «Список транспортных средств». Макет вида
экрана изображен на рис. 2.5.
77
Селекционный экран
Лекговые
Легковой
Автотранспорт
2006
01.08.2008
31.21.9999
МЭС Центра
МЭС Сибири
2009
2008 2009
АИ-92 АИ-95
Вид ТС:
Действительно с:
по:
Тип ТС:
Признак:
Марка:
Год выпуска:
Год принятия на баланс:
Принадлежность:
Марка топлива:
Сформировать Отменить
Рис.2.5 Селекционный экран
Экранная форма «Список транспортных средств» отображает
список характеристик транспортных средств в табличном представлении,
позволяет добавлять, изменять, удалять записи, а также осуществлять
поиск в выбраных значениях, изменять сортировку и количество
отображаемых колонок. Макет экранной формы изображен на рисунке 2.6,
элементы управления экранной формы описаны в таблице 2.12.
Список транспортных средств
Принадлежность Год принятия на
баланс
Марка Тип ТС Вид ТСГод выпуска
Забайкальское ПМЭС
ДПХО
МЭС Сибири
2008
2009
2007
УАЗ Патриот
ВАЗ 21114
Toyota Camry
Легковой
Легковой
Легковой
Легковые
Легковые
Легковые
2008
2007
2006
Рис. 2.6 Экранная форма «Список транспортных средств»
Таблица 2.12
Элементы управления экранной формы «Список
транспортных средств»
пиктограммы
Название
Назначение
Просмотр
Открывает выбранный в списке объект для просмотра
Редактировать
Открывает выбранный в списке объект для
редактирования
Найти
Открывает стандартное диалоговое окно поиска в
результатах запроса
Сортировка
Открывает стандартное диалоговое окно настройки
сортировки и группировки значений
78
пиктограммы
Название
Назначение
Параметры
Открывает стандартное диалоговое окно настройки
выводимых в списке колонок
Диалоговое окно «Изменение характеристик ТС» позволяет
просмотреть и изменить характеристики объекта – транспортное средство.
На рисунке 2.7 описано содержание формы.
Изменение характеристик Транспортного средства
12456-78
Легковые и микроавтобусы
Легковой
А 500 АА 177 RUS
Автотранспорт
Land Cruiser 200
100
2008
01.08.2008
31.21.9999
Бензин
Исполнительный аппарат
2008
АИ-95
7
Номер ТС*:
Вид*:
Действительно с:
Действительно по:
Тип*:
Признак*:
Марка*:
Грузоподьемность*:
Гос. номер*:
Пассажировместимость*:
Принадлежность*:
Год выпуска*:
Тип топлива*:
Марка топлива*:
* - отмечены поля обязательные для заполнения
Сохранить Отменить
Год принятия на баланс*:
Год списания*:
кг
Объект доступен для отчетности ДМиЭ
Рис. 2.7 Экранная форма «Изменение характеристик ТС»
Формы ввода данных о расходе ТЭР транспортными средствами
Для возможности реализации форм ввода по сбору данных о
фактическом потреблении ТЭР в системе SAP BI 7.x на базе признаков и
показателей были созданы инфо-провайдеры и уровни агрегации. Ниже
представлена структура инфо-куба ZMIE_P01 «Транспорт» (таблица 2.13)
и структура уровней агрегации для инфо-куба ZMIE_P01 «Транспорт»
(таблица 2.14).
Таблица 2.13
Структура инфо-куба ZMIE_P01 «Транспорт»
Тип объекта
Имя
Техническое имя
Признаки
Балансовая единица
0COMP_CODE
Транспортные средства
ZMIEAVTOT
Вид транспортного средства
ZMIEVIDAV
ТЭР
ZMIETER
Мероприятие
ZMIEMER
Тип мероприятия
ZMIEMERT
Тип данных
ZMIEDATYP
Имя пользователя
0USERNAME
Дата
0DATE
Время
0TIME
Показатели
Пробег ТС
ZMIEPROB
Количество моточасов
ZMIEMOTH
79
Тип объекта
Имя
Техническое имя
Норматив расхода ТЭР(100 км)
ZMIENORT
Потребление(расход) ТЭР на моточасы
ZMIERASMH
Потребление(расход) ТЭР на пробег
ZMIERASPR
Норматив расхода ТЭР(1 моточас)
ZMIENORTM
Технологический эффект от реализации
мероприятия
ZMIETEXEF
Тариф ТЭР
ZMIETARIF
Объем финансирования мероприятия(без
НДС)
ZMIEZFINM
Стоимость покупки ТЭР
ZMIESTPOK
Потребление(расход) ТЭР
ZMIEPTER
Временные
признаки
Календарный год
0CALYEAR
Календарный год/месяц
0CALMONTH
Календарный год/квартал
0CALQUARTER
Месяц
0CALMONTH2
Квартал
0CALQUART1
Таблица 2.14
Структура уровней агрегации
Уровень
агрегации
Признаки
Показатели
ZMIE_A_01
0COMP_CODE
Балансовая
единица
ZMIERASMH
Потребление
(расход) ТЭР на
моточасы
ZMIEDATYP
Тип данных
ZMIERASPR
Потребление
(расход) ТЭР на
пробег
ZMIEAVTOT
Транспортные
средства
ZMIEMOTH
Количество
моточасов
ZMIETER
ТЭР
ZMIEPROB
Пробег ТС
0CALYEAR
Календарный
год
ZMIENORTM
Норматив расхода
ТЭР (1 моточас)
0CALQUARTER
Календарный
год/Квартал
ZMIENORT
Норматив расхода
ТЭР (100 км)
0CALMONTH
Календарный
год/Месяц
ZMIESTPOK
Стоимость покупки
ТЭР
ZMIE_A_04
0COMP_CODE
Балансовая
единица
ZMIESTPOK
Стоимость покупки
ТЭР
ZMIEDATYP
Тип данных
ZMIETER
ТЭР
0CALYEAR
Календарный
год
0CALQUARTER
Календарный
год/Квартал
0CALMONTH
Календарный
год/Месяц
ZMIE_A_05
0COMP_CODE
Балансовая
единица
ZMIEPTER
Потребление
(расход) ТЭР
ZMIEDATYP
Тип данных
ZMIESTPOK
Стоимость покупки
ТЭР
80
Уровень
агрегации
Признаки
Показатели
ZMIEBUILD
Здания
ZMIEHOTAR
Отапливаемая
площадь здания
ZMIETER
ТЭР
ZMIEHOTVO
Отапливаемый объем
здания
0CALYEAR
Календарный
год
ZMIEUDREL
Удельный расход эл.
энергии
0CALQUARTER
Календарный
год/Квартал
ZMIEUDRTE
Удельный расход
тепл. энергии
0CALMONTH
Календарный
год/Месяц
ZMIE_A_10
0COMP_CODE
Балансовая
единица
ZMIEKOLTN
Количество точек
учета ТЭР (не
оборудованные
приборами учета)
ZMIEDATYP
Тип данных
ZMIETER
ТЭР
ZMIEISTTS
Источник ТЭР
объекта
ZMIEKOLTO
Количество точек
учета ТЭР
(оборудованные
приборами учета)
0CALQUART1
Квартал
0CALYEAR
Календарный
год
Для заполнения данных по расходу ТЭР транспортными средствами
были созданы формы ввода при помощи инструментов Business Explorer
(SAP BI 7.x) и SAP Integrated Planning.
При запуске форм ввода появляется окно выбора значения для
переменных (рис. 2.8):
- Год/месяц (отдельное значение, вводится вручную или выбирается
из справочника);
- Филиал (отдельное значение, вводится вручную или выбирается
из справочника);

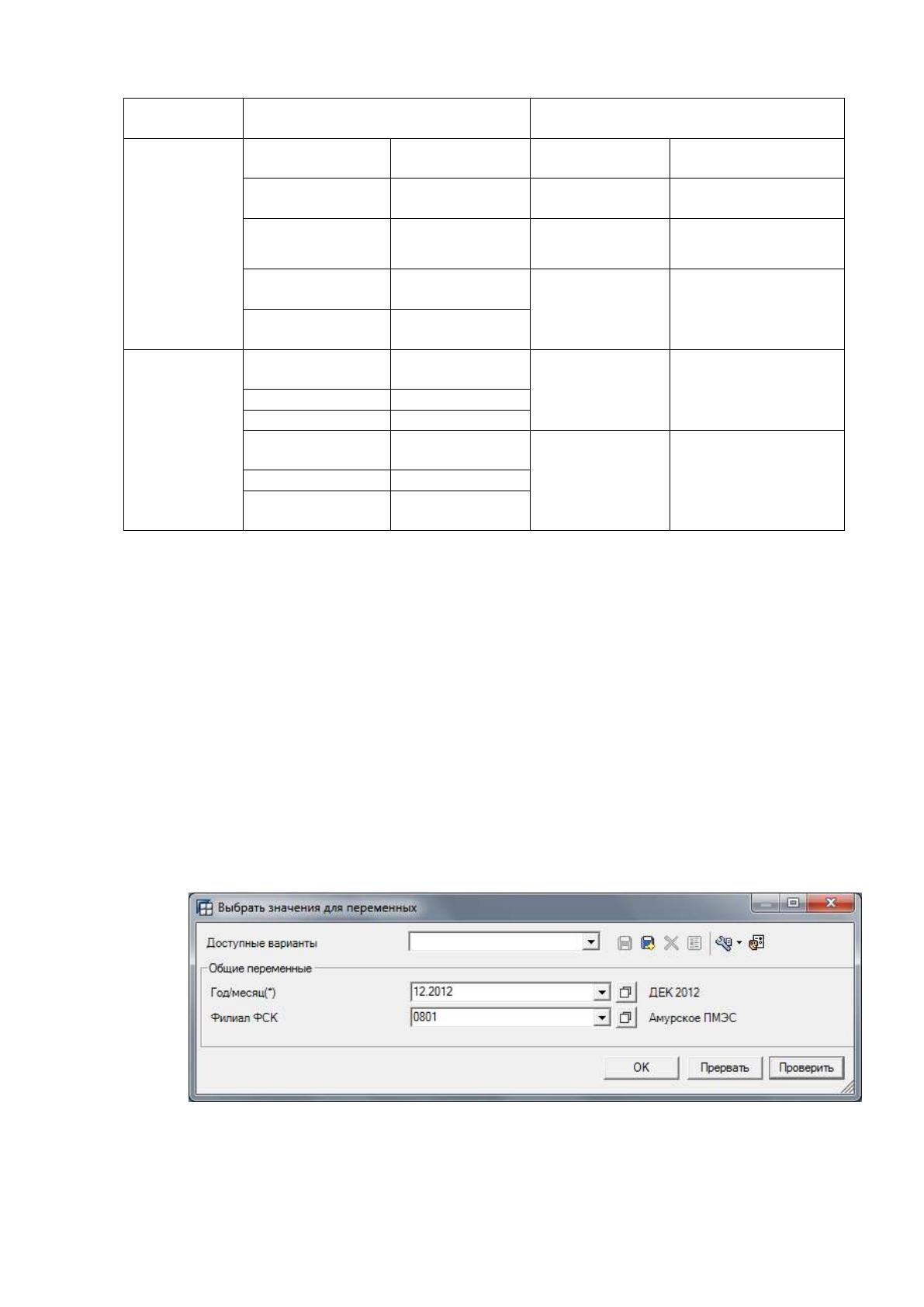

Рис. 2.8 Окно выбора значения для переменных
Данная форма предназначена для ввода, сохранения и акцептования
(утверждения) данных о потреблении бензина и дизельного топлива
81
автотранспортом и спецтехникой за выбранный период. Транзакция
представляет собой рабочую книгу BI с двумя листами.
Первый лист предназначен для ввода расхода бензина, второй лист
– для дизельного топлива.
Форма ввода. Расход бензина транспортными средствами
Данный лист реализован с помощью BEx-запроса, описание
фильтра (таблица 2.15) и самого запроса (таблица 2.16, рис. 2.9)
представленного ниже.
Таблица 2.15
Фильтр BEx-запроса формы ввода по расходу бензина
транспортными средствами
Признак/атрибут навигации
Ограничение
Техническое имя
Название
0COMP_CODE
Балансовая
единица
Переменная полномочий с возможностью
ручного ввода (EQ)
0CALMONTH
КалендГод
Месяц
Переменная с обязательным ручным вводом
(EQ)
ZMIEDATYP
Тип данных
[2] Факт
ZMIETER
ТЭР
[3.1] Бензин
ZMIEAVTOT__ZMIEVIDT
Вид топлива
[Бензин]
Таблица 2.16
Описание BEx-запроса формы ввода по расходу бензина
транспортными средствами
Столбец
Источник
Тип
объекта
Ограничение
Разрешено
для ввода
Транспортное
средство
ZMIEAVTOT
Признак
Не ограничено
Нет
Гос. номер ТС
ZMIENOMER
Атрибут
просмотра
Не ограничено
Нет
Марка топлива
ZMIEMARKT
Атрибут
просмотра
Не ограничено
Нет
Тип ТС
ZMIEAVTOT__ZMIETYPAV
Атрибут
навигации
Не ограничено
Нет
Признак ТС
ZMIEAVTOT__ZMIETIPTC
Атрибут
навигации
Не ограничено
Нет
Средняя цена
бензина,
руб./литр
ZMIESTPOK
Базовый
показатель
Не ограничено
Да
Пробег, км
ZMIEPROB
Базовый
показатель
Не ограничено
Да
Кол-во
моточасов, час
ZMIEMOTH
Базовый
показатель
0UNIT = 'МЧС'
Да
82
Столбец
Источник
Тип
объекта
Ограничение
Разрешено
для ввода
Норматив
расхода,
литров на 100
км
ZMIENORT
Базовый
показатель
0UNIT = 'ЛСК'
Нет
Норматив
расхода,
литров на 1
моточас
ZMIENORTM
Базовый
показатель
0UNIT = 'ЛМЧ'
Нет
Всего, л
ZMIERASPR + ZMIERASMH
Рассчетный
показатель
Не требует
ограничения
Нет
Расход
бензина
на пробег, л
ZMIERASPR
Базовый
показатель
Не ограничено
Да
Расход
бензина
в режиме
установки
(моточасы), л
ZMIERASMH
Базовый
показатель
Не ограничено
Да
Удельный
расход
топлива (л/100
км)
ZMIERASPR / ZMIEPROB *
100
Расчетный
показатель
Не требует
ограничения
Нет
Расход
на 1 моточас, л
ZMIERASMH / Кол-во
моточасов, час
Расчетный
показатель
Не требует
ограничения
Нет
Отклонение
расхода
на 100 км
Удельный расход
топлива (л/100км) – Норматив
расхода, литров на 100 км
Расчетный
показатель
Не требует
ограничения
Нет
Отклонение
расхода
на моточасы
от нормы
Расход
на 1 моточас, л - Норматив
расхода,
литров на 1 моточас
Расчетный
показатель
Не требует
ограничения
Нет
Суммарный
перерасход
топлива
Отклонение
расхода
на 100 км + Отклонение
расхода
на моточасы
от нормы
Расчетный
показатель
Не требует
ограничения
Нет
83

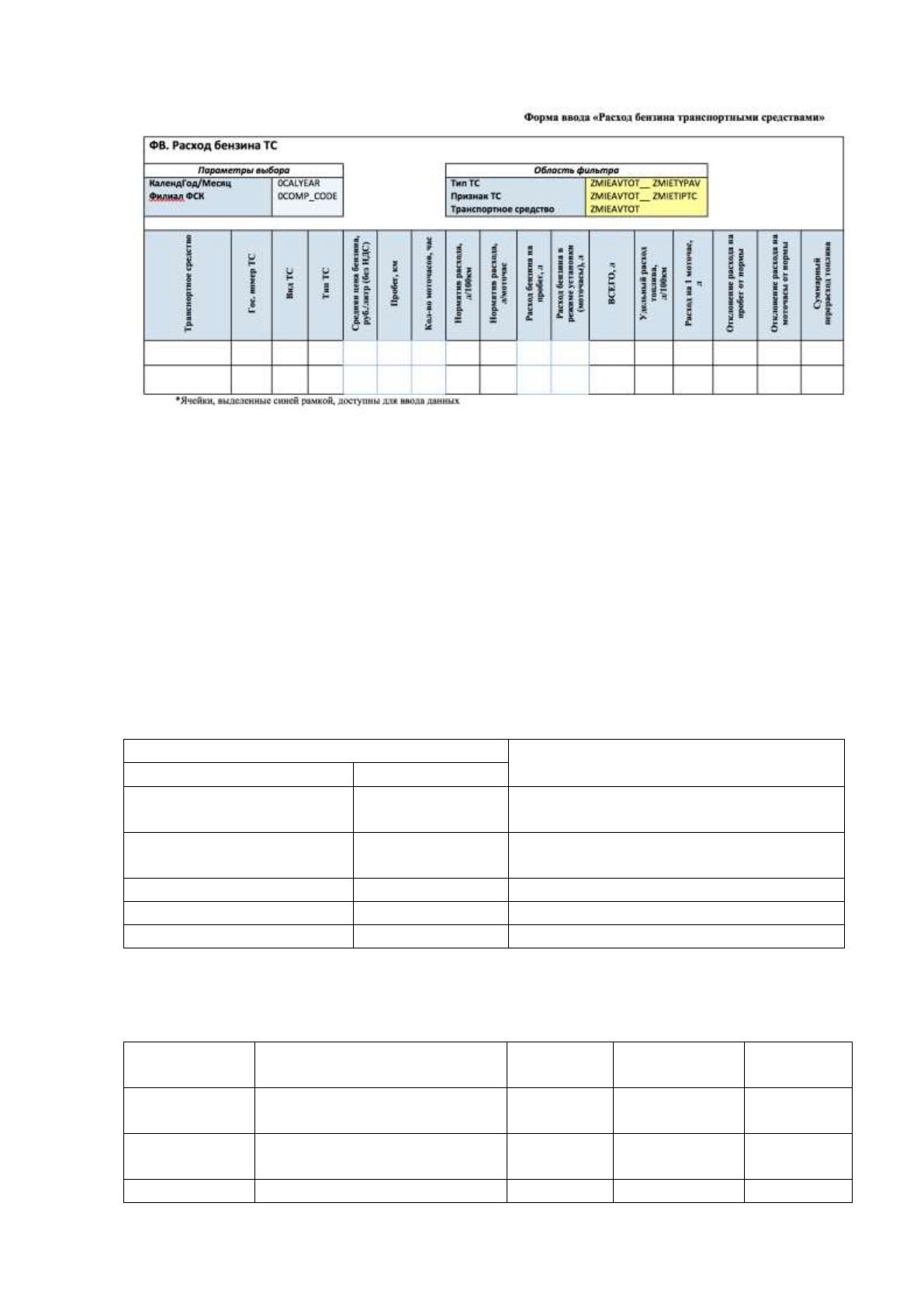

Рис. 2.9 Макет формы ввода Расход бензина транспортными
средствами:
Форма ввода. Расход дизельного топлива транспортными
средствами (Лист 2)
Данный лист реализован с помощью BEx-запроса, описание
фильтра (таблица 2.17) и самого запроса (таблица 2.18, рис. 2.10)
представлено ниже.
Таблица 2.17
Фильтр BEx-запроса формы ввода по расходу ДТ
транспортными средствами
Признак/атрибут навигации
Ограничение
Техническое имя
Название
0COMP_CODE
Балансовая
единица
Переменная полномочий с возможностью
ручного ввода (EQ)
0CALMONTH
КалендГод Месяц
Переменная с обязательным ручным
вводом (EQ)
ZMIEDATYP
Тип данных
[2] Факт
ZMIETER
ТЭР
[3.2] Дизельное топливо
ZMIEAVTOT__ZMIEVIDT
Вид топлива
[ДТ]
Таблица 2.18
Описание BEx-запроса формы ввода по расходу ДТ
транспортными средствами
Столбец
Источник
Тип
объекта
Ограничение
Разрешено
для ввода
Транспортное
средство
ZMIEAVTOT
Признак
Не ограничено
Нет
Гос. номер ТС
ZMIENOMER
Атрибут
просмотра
Не ограничено
Нет
Тип ТС
ZMIEAVTOT__ZMIETYPAV
Атрибут
Не ограничено
Нет
84
Столбец
Источник
Тип
объекта
Ограничение
Разрешено
для ввода
навигации
Признак ТС
ZMIEAVTOT__ ZMIETIPTC
Атрибут
навигации
Не ограничено
Нет
Средняя цена
ДТ, руб./литр
ZMIESTPOK
Базовый
показатель
Не ограничено
Да
Пробег, км
ZMIEPROB
Базовый
показатель
Не ограничено
Да
Кол-во
моточасов, час
ZMIEMOTH
Базовый
показатель
0UNIT = 'МЧС'
Да
Норматив
расхода,
литров на 100
км
ZMIENORT
Базовый
показатель
0UNIT = 'ЛСК'
Нет
Норматив
расхода,
литров на 1
моточас
ZMIENORTM
Базовый
показатель
0UNIT = 'ЛМЧ'
Нет
Всего, л
ZMIERASPR + ZMIERASMH
Расчетный
показатель
Не требует
ограничения
Нет
Расход ДТ
на пробег, л
ZMIERASPR
Базовый
показатель
Не ограничено
Да
Расход ДТ
в режиме
установки
(моточасы), л
ZMIERASMH
Базовый
показатель
Не ограничено
Да
Удельный
расход
топлива (л/100
км)
ZMIERASPR / ZMIEPROB *
100
Расчетный
показатель
Не требует
ограничения
Нет
Расход
на 1 моточас, л
ZMIERASMH / Кол-во
моточасов, час
Расчетный
показатель
Не требует
ограничения
Нет
Отклонение
расхода
на 100 км
Удельный расход
топлива (л/100км) – Норматив
расхода, литров на 100 км
Расчетный
показатель
Не требует
ограничения
Нет
Отклонение
расхода
на моточасы
от нормы
Расход
на 1 моточас, л - Норматив
расхода,
литров на 1 моточас
Расчетный
показатель
Не требует
ограничения
Нет
Суммарный
перерасход
топлива
Отклонение
расхода
на 100 км + Отклонение
расхода
на моточасы
от нормы
Расчетный
показатель
Не требует
ограничения
Нет
85

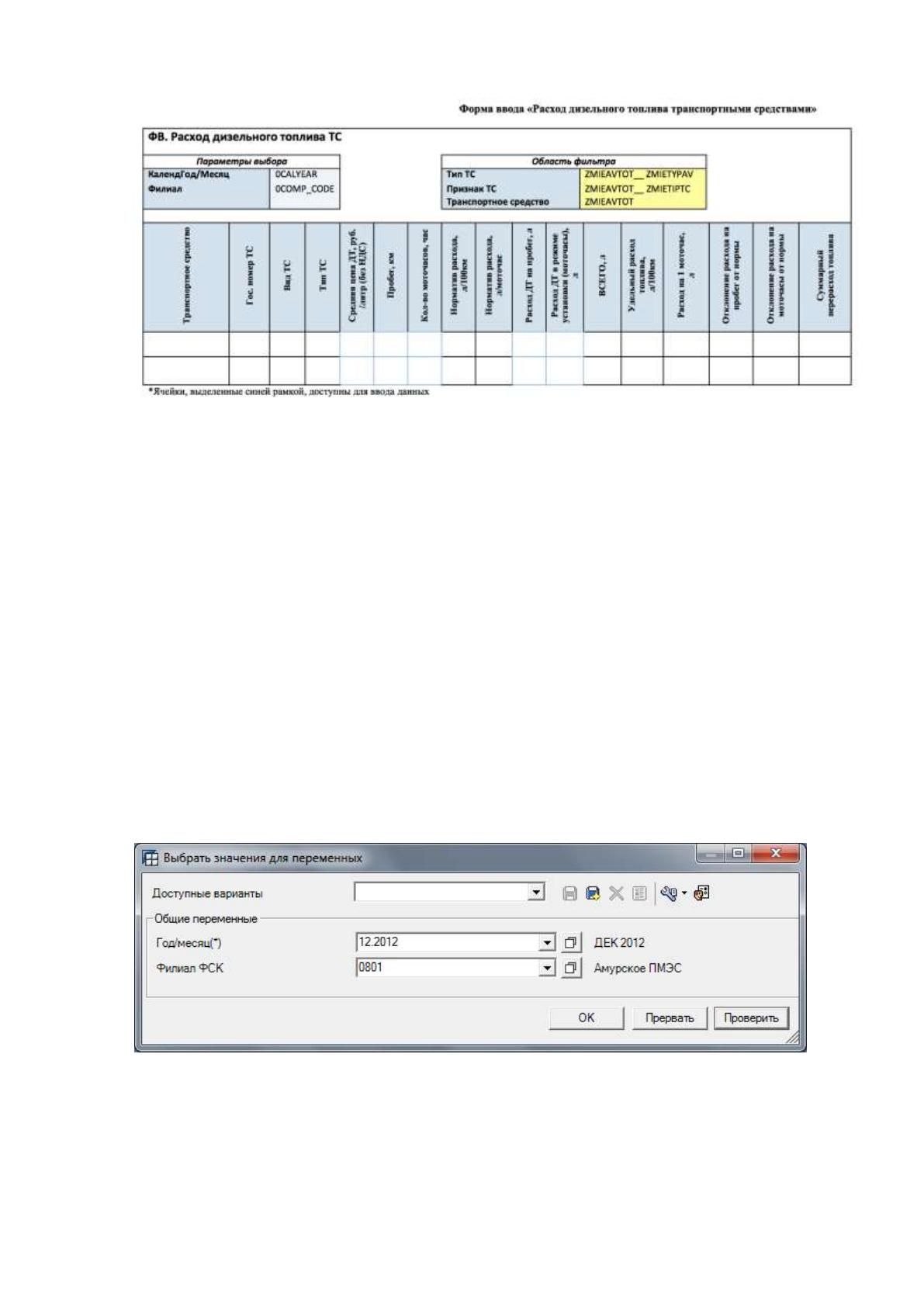

Рис. 2.10 Макет формы ввода Расход дизельного топлива
транспортными средствами
2.2.3 Характеристика результатной информации
Для построения отчетности по расходу ТЭР транспортными
средствами были созданы печатные формы при помощи инструмента
Business Explorer (SAP BI 7.x).
При запуске печатных форм появляется окно выбора значения для
переменных (рис. 2.11):
Год/месяц (отдельное значение, вводится вручную или
выбирается из справочника);
Филиал (отдельное значение, вводится вручную или
выбирается из справочника).
Рис. 2.11 Окно выбора значения для переменных
Печатная форма «Расход бензина транспортными средствами»
Печатная форма представляет собой рабочую книгу с одним
листом. Отчет представлен в отформатированном для печати виде и
