86
служит для предоставления данных о расходе бензина транспортными
средствами и спецтехникой. Печатная форма формируется ежеквартально
по запросу ключевого пользователя (таблица 2.19).
Таблица 2.19
Фильтр BEx-запроса печатной формы по расходу бензина
транспортными средствами
Признак/атрибут навигации
Ограничение
Техническое имя
Название
0COMP_CODE
Балансовая
единица
Переменная полномочий с возможностью
ручного ввода (EQ)
0CALMONTH
КалендГод
Месяц
Переменная с обязательным ручным вводом
(EQ)
ZMIEDATYP
Тип данных
[2] Факт
ZMIETER
ТЭР
[3.1] Бензин
ZMIEAVTOT__ZMIEVIDT
Вид топлива
[Бензин]
Таблица 2.20
Описание BEx-запроса печатной формы по расходу
бензина транспортными средствами
Столбец
Источник
Тип
объекта
Ограничение
Транспортное
средство
ZMIEAVTOT
Признак
Не ограничено
Гос. номер ТС
ZMIENOMER
Атрибут
просмотра
Не ограничено
Марка топлива
ZMIEMARKT
Атрибут
просмотра
Не ограничено
Тип ТС
ZMIEAVTOT__ZMIETYPAV
Атрибут
навигации
Не ограничено
Признак ТС
ZMIEAVTOT__ZMIETIPTC
Атрибут
навигации
Не ограничено
Средняя цена
бензина,
руб./литр
ZMIESTPOK
Базовый
показатель
Не ограничено
Пробег, км
ZMIEPROB
Базовый
показатель
Не ограничено
Кол-во
моточасов, час
ZMIEMOTH
Базовый
показатель
0UNIT = 'МЧС'
Норматив
расхода,
литров на 100
км
ZMIENORT
Базовый
показатель
0UNIT = 'ЛСК'
Норматив
расхода,
литров на 1
моточас
ZMIENORTM
Базовый
показатель
0UNIT = 'ЛМЧ'
87
Столбец
Источник
Тип
объекта
Ограничение
Всего, л
ZMIERASPR + ZMIERASMH
Рассчетный
показатель
Не требует ограничения
Расход
бензина
на пробег, л
ZMIERASPR
Базовый
показатель
Не ограничено
Расход
бензина
в режиме
установки
(моточасы), л
ZMIERASMH
Базовый
показатель
Не ограничено
Удельный
расход
топлива (л/100
км)
ZMIERASPR / ZMIEPROB *
100
Расчетный
показатель
Не требует ограничения
Расход
на 1 моточас, л
ZMIERASMH / Кол-во
моточасов, час
Расчетный
показатель
Не требует ограничения
Отклонение
расхода
на 100 км
Удельный расход
топлива (л/100км) – Норматив
расхода, литров на 100 км
Расчетный
показатель
Не требует ограничения
Отклонение
расхода
на моточасы
от нормы
Расход
на 1 моточас, л - Норматив
расхода,
литров на 1 моточас
Расчетный
показатель
Не требует ограничения
Суммарный
перерасход
топлива
Отклонение
расхода
на 100 км + Отклонение
расхода
на моточасы
от нормы
Расчетный
показатель
Не требует ограничения
Данные в отчете появляются после ввода данных ответственным
лицом в формах ввода. «Данные о фактическом потреблении ТЭР ТС».
(рис.2.12).
88

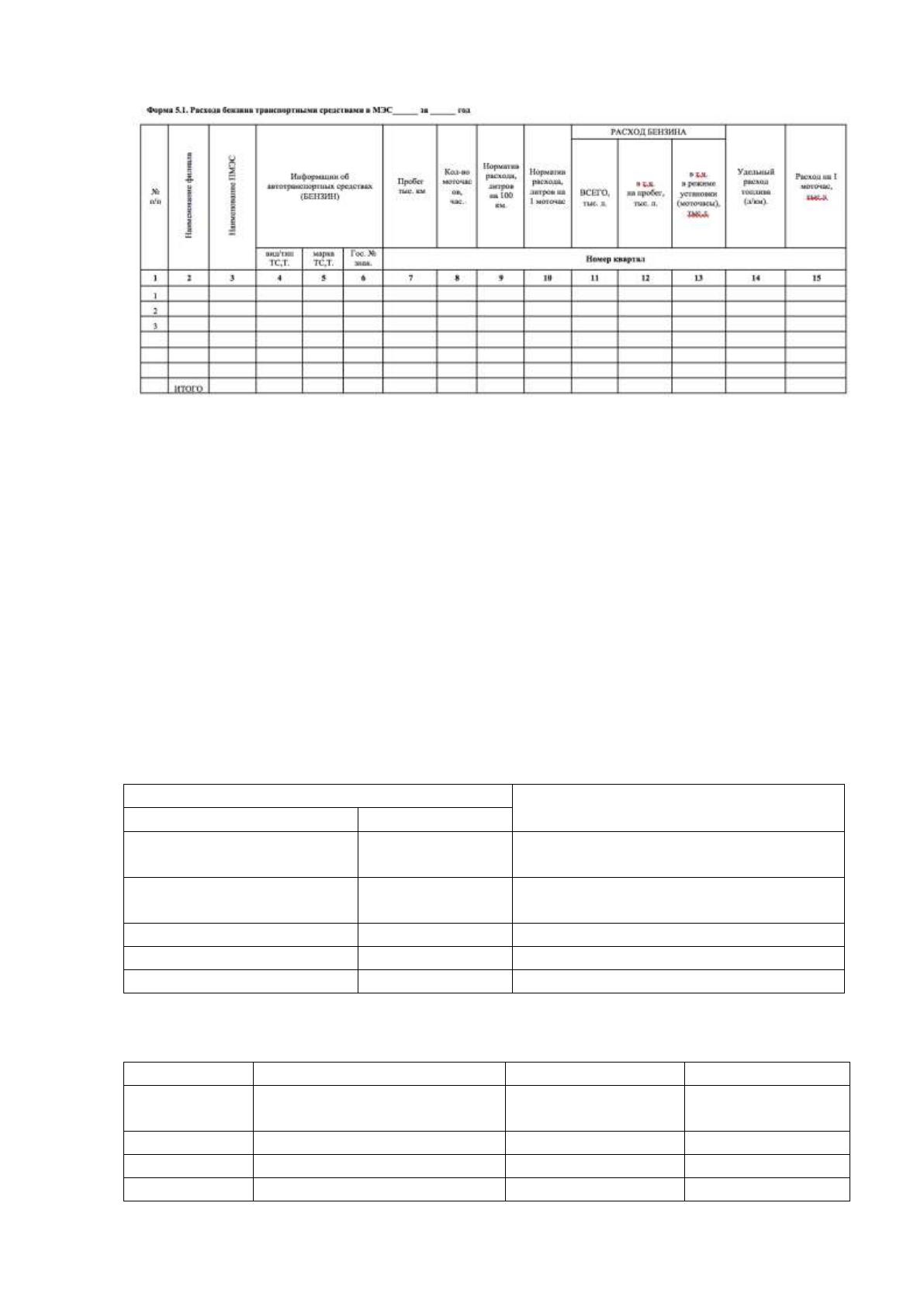

Рис. 2.12 Макет печатной формы «Расход бензина
транспортными средствами»
Печатная форма «Расход дизельного топлива транспортными
средствами»
Печатная форма представляет собой рабочую книгу с одним
листом. Отчет представлен в отформатированном для печати виде и
служит для предоставления данных о расходе дизельного топлива
транспортными средствами и спецтехникой. Печатная форма формируется
ежеквартально по запросу ключевого пользователя (таблица 2.20, 2.21).
Таблица 2.20
Фильтр BEx-запроса печатной формы по расходу ДТ
транспортными средствами
Признак/атрибут навигации
Ограничение
Техническое имя
Название
0COMP_CODE
Балансовая
единица
Переменная полномочий с возможностью
ручного ввода (EQ)
0CALMONTH
КалендГод Месяц
Переменная с обязательным ручным
вводом (EQ)
ZMIEDATYP
Тип данных
[2] Факт
ZMIETER
ТЭР
[3.2] Дизельное топливо
ZMIEAVTOT__ZMIEVIDT
Вид топлива
[ДТ]
Таблица 2.21
Описание BEx-запроса печатной формы по расходу ДТ
транспортными средствами
Столбец
Источник
Тип объекта
Ограничение
Транспортное
средство
ZMIEAVTOT
Признак
Не ограничено
Гос. номер ТС
ZMIENOMER
Атрибут просмотра
Не ограничено
Тип ТС
ZMIEAVTOT__ZMIETYPAV
Атрибут навигации
Не ограничено
Признак ТС
ZMIEAVTOT__ ZMIETIPTC
Атрибут навигации
Не ограничено
89
Столбец
Источник
Тип объекта
Ограничение
Средняя цена
ДТ, руб./литр
ZMIESTPOK
Базовый показатель
Не ограничено
Пробег, км
ZMIEPROB
Базовый показатель
Не ограничено
Кол-во
моточасов, час
ZMIEMOTH
Базовый показатель
0UNIT = 'МЧС'
Норматив
расхода,
литров на 100
км
ZMIENORT
Базовый показатель
0UNIT = 'ЛСК'
Норматив
расхода,
литров на 1
моточас
ZMIENORTM
Базовый показатель
0UNIT = 'ЛМЧ'
Всего, л
ZMIERASPR + ZMIERASMH
Расчетный показатель
Не требует
ограничения
Расход ДТ
на пробег, л
ZMIERASPR
Базовый показатель
Не ограничено
Расход ДТ
в режиме
установки
(моточасы), л
ZMIERASMH
Базовый показатель
Не ограничено
Удельный
расход
топлива (л/100
км)
ZMIERASPR / ZMIEPROB *
100
Расчетный показатель
Не требует
ограничения
Расход
на 1 моточас, л
ZMIERASMH / Кол-во
моточасов, час
Расчетный показатель
Не требует
ограничения
Отклонение
расхода
на 100 км
Удельный расход
топлива (л/100км) – Норматив
расхода, литров на 100 км
Расчетный показатель
Не требует
ограничения
Отклонение
расхода
на моточасы
от нормы
Расход
на 1 моточас, л - Норматив
расхода,
литров на 1 моточас
Расчетный показатель
Не требует
ограничения
Суммарный
перерасход
топлива
Отклонение
расхода
на 100 км + Отклонение
расхода
на моточасы
от нормы
Расчетный показатель
Не требует
ограничения
Данные в отчете появляются после ввода данных ответственным
лицом в формах ввода «Данные о фактическом потреблении ТЭР ТС» (рис.
2.13).
90

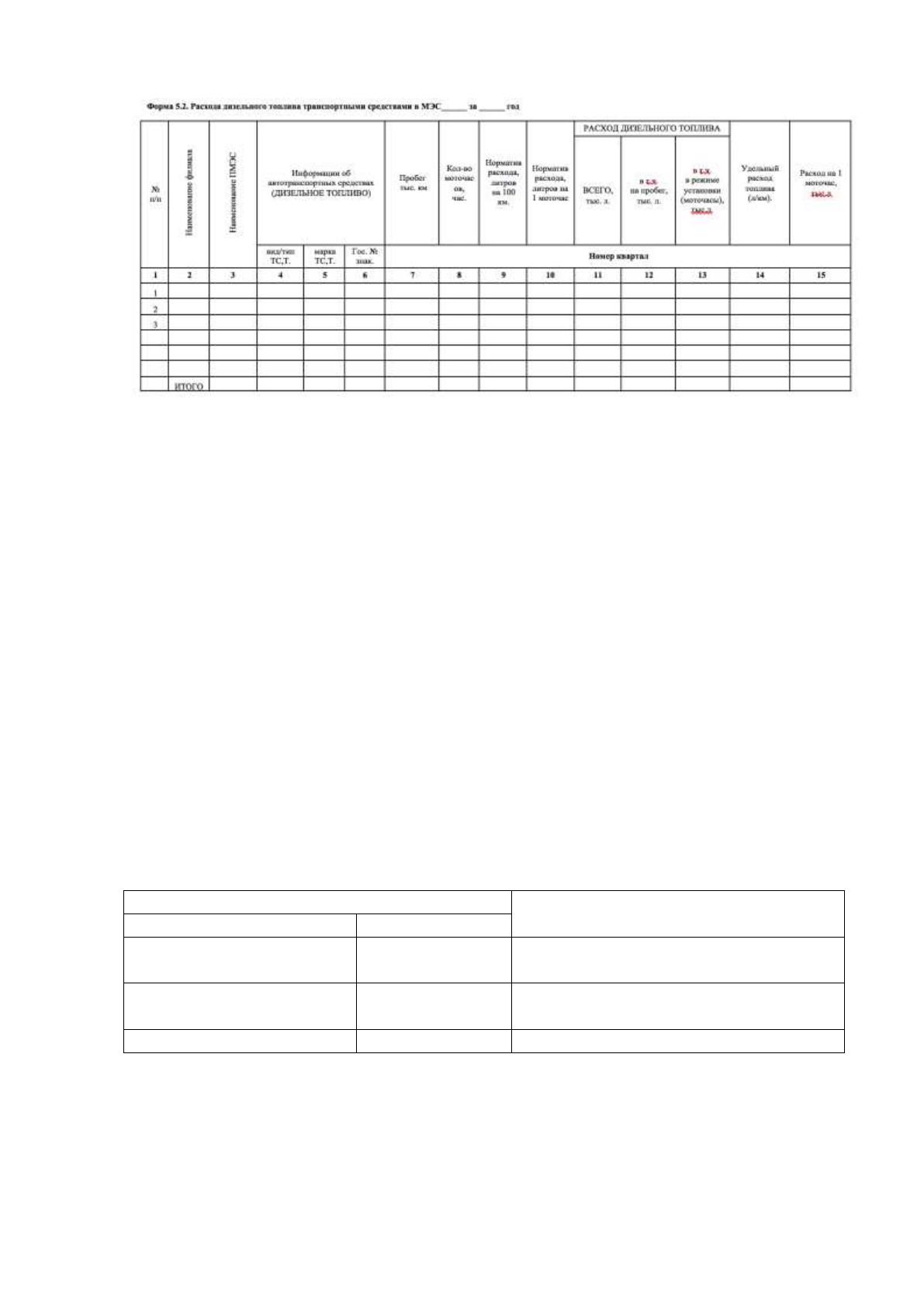

Рис. 2.13 Макет печатной формы «Расход дизельного
топлива транспортными средствами»
Печатная форма «Отчет о расходе ГСМ»
Данная форма предназначена для формирования «Отчета о расходе
ГСМ». Отчет представляет собой рабочую книгу с одним листом. Отчет
представлен в отформатированном для печати виде и для предоставления
данных о расходе горюче-смазочных материалов транспортными
средствами и спецтехникой. Так же отчет содержит данные о стоимости
покупки ГСМ, расходу ГСМ транспортными средствами и спецтехникой,
количеству моточасов, фактически отработанных спецтехникой. Печатная
форма формируется ежеквартально по запросу ключевого пользователя
(таблицы 2.22, 2.23).
Таблица 2.22
Фильтр BEx-запроса печатной формы «Отчета о расходе
ГСМ»
Признак/атрибут навигации
Ограничение
Техническое имя
Название
0COMP_CODE
Балансовая
единица
Переменная полномочий с возможностью
ручного ввода (EQ)
0CALMONTH
КалендГод Месяц
Переменная с обязательным ручным
вводом (EQ)
ZMIEDATYP
Тип данных
[2] Факт
91
Таблица 2.23
Описание BEx-запроса печатной формы по расходу ГСМ
транспортными средствами
Столбец
Источник
Тип объекта
Ограничение
Средняя цена
ДТ, руб./литр
ZMIESTPOK
Базовый показатель
Не ограничено
Пробег, км
ZMIEPROB
Базовый показатель
Не ограничено
Кол-во
моточасов, час
ZMIEMOTH
Базовый показатель
0UNIT = 'МЧС'
Норматив
расхода,
литров на 100
км
ZMIENORT
Базовый показатель
0UNIT = 'ЛСК'
Норматив
расхода,
литров на 1
моточас
ZMIENORTM
Базовый показатель
0UNIT = 'ЛМЧ'
Всего, л
ZMIERASPR +
ZMIERASMH
Расчетный показатель
Не требует
ограничения
Расход ДТ
на пробег, л
ZMIERASPR
Базовый показатель
Не ограничено
Расход ДТ
в режиме
установки
(моточасы), л
ZMIERASMH
Базовый показатель
Не ограничено
Удельный
расход
топлива (л/100
км)
ZMIERASPR /
ZMIEPROB * 100
Расчетный показатель
Не требует
ограничения
Расход
на 1 моточас, л
ZMIERASMH / Кол-во
моточасов, час
Расчетный показатель
Не требует
ограничения
Отклонение
расхода
на 100 км
Удельный расход
топлива (л/100км) –
Норматив расхода,
литров на 100 км
Расчетный показатель
Не требует
ограничения
Отклонение
расхода
на моточасы
от нормы
Расход
на 1 моточас, л -
Норматив
расхода,
литров на 1 моточас
Расчетный показатель
Не требует
ограничения
92
Столбец
Источник
Тип объекта
Ограничение
Суммарный
перерасход
топлива
Отклонение
расхода
на 100 км +
Отклонение
расхода
на моточасы
от нормы
Расчетный показатель
Не требует
ограничения
Данные в отчете появляются после ввода данных ответственным
лицом в формах ввода «Данные о фактическом потреблении ТЭР ТС» (рис.
2.14).

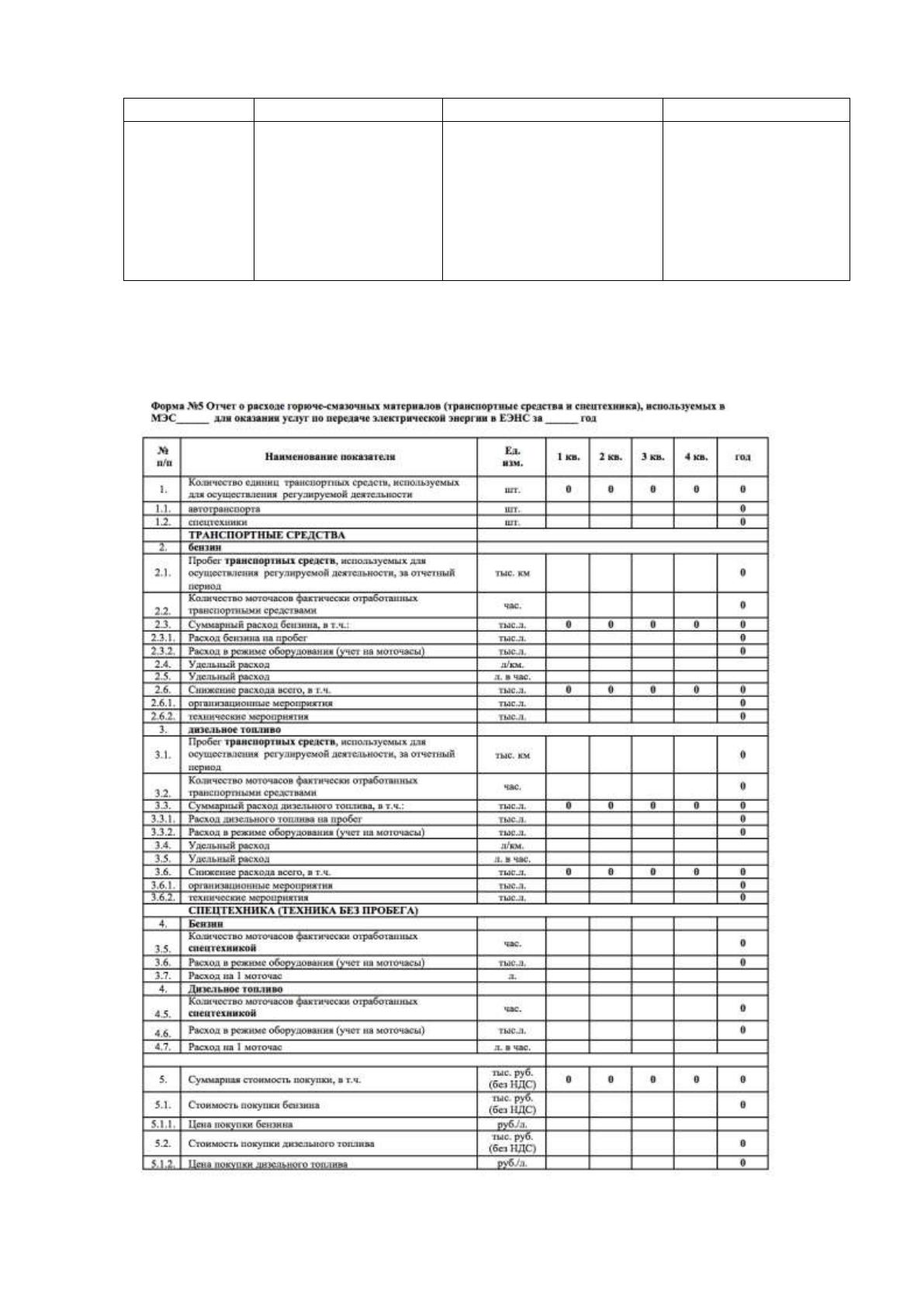

Рис. 2.14 Макет печатной формы «Отчета о расходе ГСМ»:
93
2.3. Программное обеспечение задачи
2.3.1. Общие положения (дерево функций и сценарий диалога)
Иерархия функций управления и обработки данных, которые
призваны автоматизировать разрабатываемый программный продукт АС
МиАЭ, приведены на рис 2.15.
Как показывает информация, приведенная на рис. 2.15, все функции
в дереве функций системы можно поделить на служебные функции и
основные функции управления и обработки данных [23].
К служебным функциям относятся:
- экстракторы данных из системы SAP ERP: экстрактор данных
технических мест из системы SAP ERP и экстрактор данных единиц
обрудования из системы SAP ERP;
- экстракторы данных из файлов CSV: экстракторы данных перечня
и характеристик ТС из файлов CSV.
К основным функциям относятся:
- справочники: форма редактирования ТС; стандартные формы
ведения справочников для службы НСИ;
- формы ввода: форма ввода «Расход бензина ТС»; форма ввода
«Расход дизельного топлива ТС»;
- формы отчетности: печатная форма «Расход бензина ТС»;
печатная форма «Расход дизельного топлива ТС»; печатная форма «Отчет
о расходе ГСМ.
94

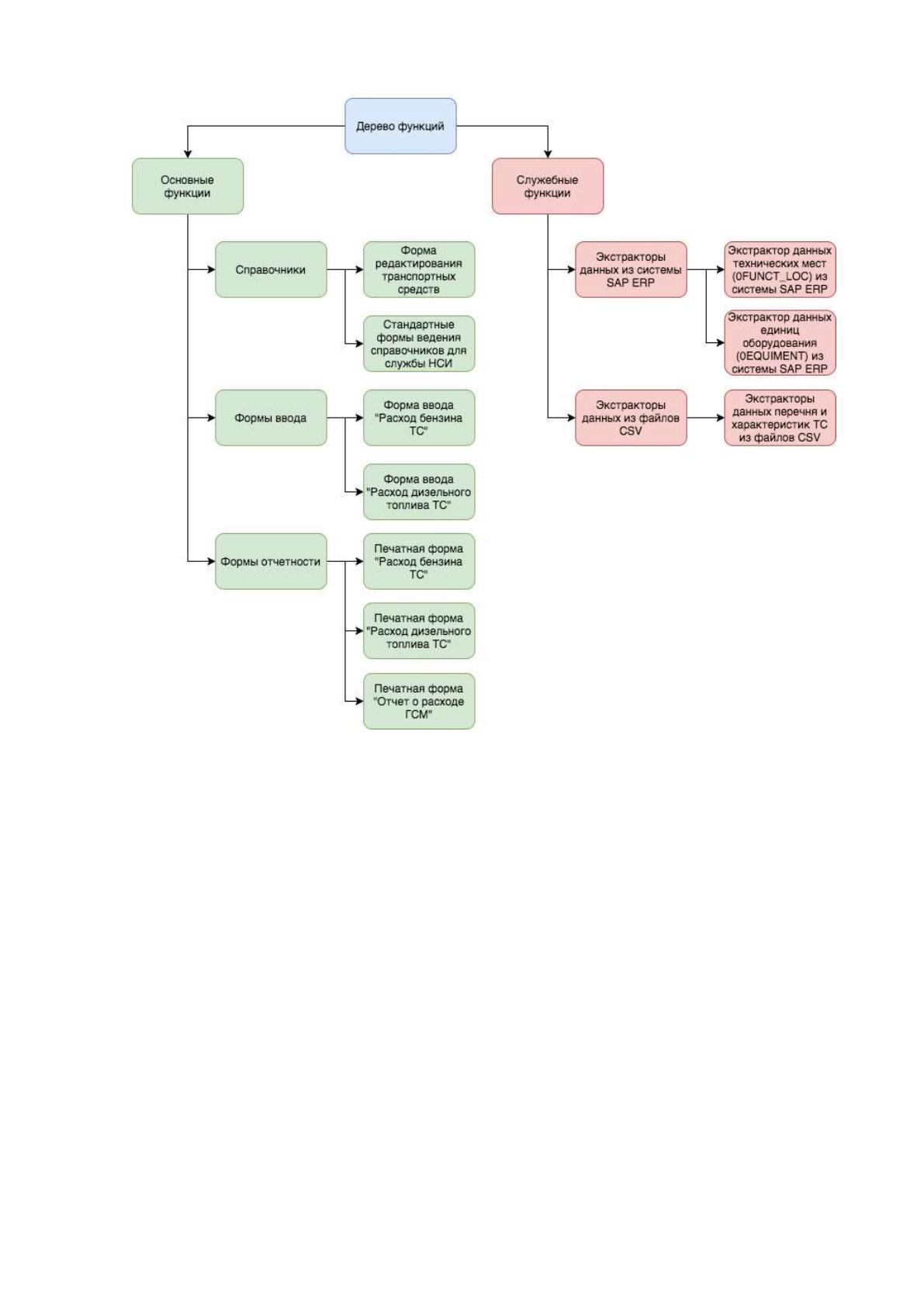

Рис. 2.15 Иерархия функций управления и обработки
данных, которые призваны автоматизировать
разрабатываемый программный продукт АС МиАЭ
Все основные функции, приведенные в дереве функций, описаны в
разделах 2.2.2 и 2.2.3, в указанных пунктах также приведены пояснения по
действиям, выполняемым в каждом меню. Служебные функции не
подразумевают каких-либо действий от пользователей АС МиАЭ.
95
2.3.2. Характеристика базы данных
Приведенная ниже характеристика базы данных предполагает
определение состава и взаимосвязей таблиц, отражающих содержание
информационной модели в терминах конкретной СУБД.
Описание каждой таблицы содержит: наименование полей,
идентификатор каждого поля, его шаблон, тип данных, длину поля и
описание поля. По каждой таблице приведена информация о ключевом
поле.
Структура таблиц АС МиАЭ отображена на ЕR-диаграме на
рис.2.16.

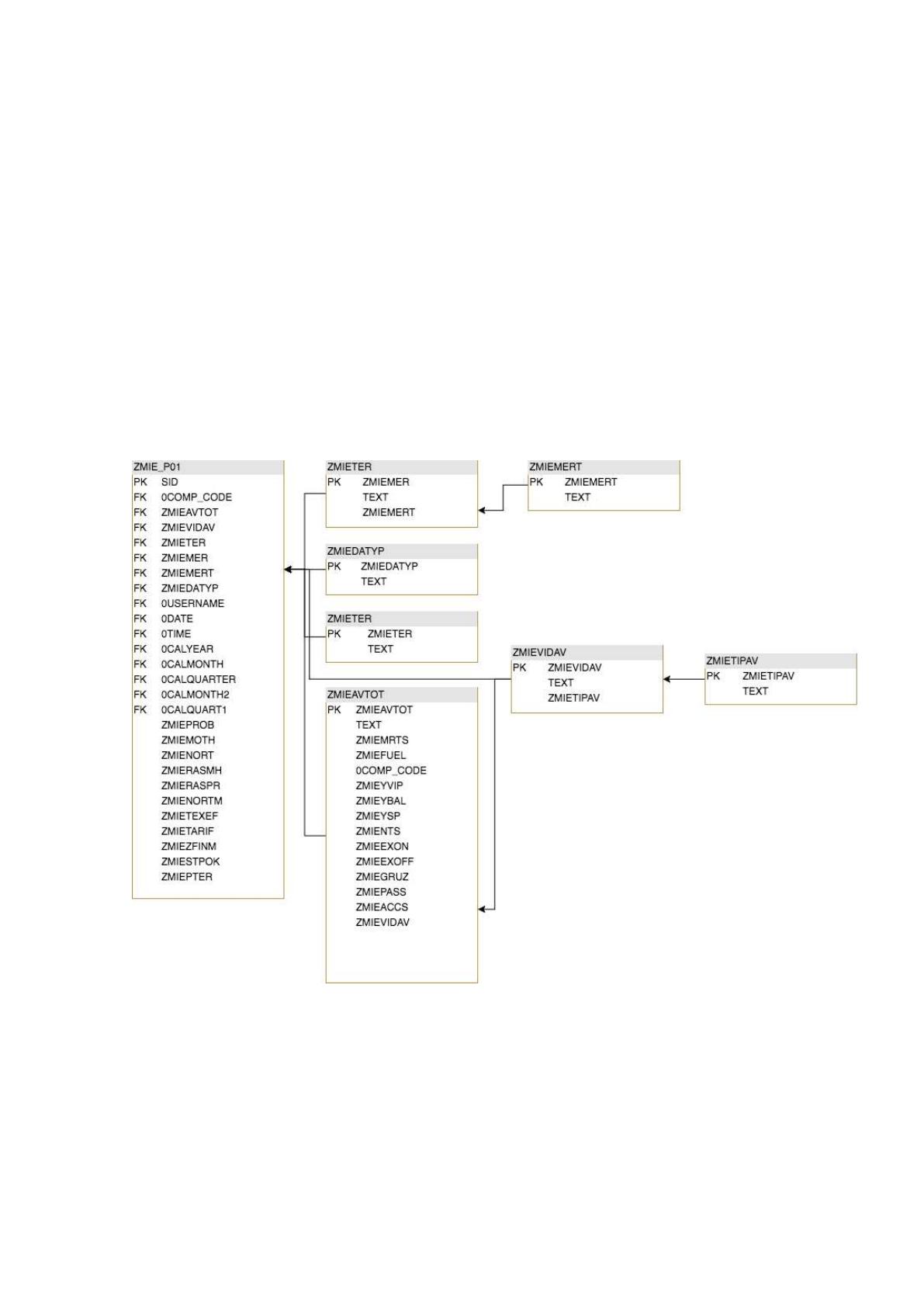

Рис.2.16. Структура таблиц АС МиАЭ
В рамках описания базы данных АС МиАЭ были созданы таблицы
2.24-2.30.
