53
Перечень программного обеспечения, необходимого для реализации
и эксплуатации проекта:
- для моделирования бизнес-процессов: CA ERWin Process Modeller;
- для построения логической и физической моделей: CA ERWin data
Modeller;
- СУБД и среда разработки, выбор которых описан в п.3.2;
- Операционные системы: на сервере – Windows 2008 Professional, на
рабочих станциях – Windows 7 Professional;
- Средства защиты информации – Kaspersky End Point Security;
- Сборка установщика ПО: Smart Install Maker;
- Офисное ПО: MS Office 2016.
Стоит отметить, что все программное обеспечение, необходимое для
проектирования и дальнейшего функционирования системы уже закуплено
и введено в эксплуатацию. Потребности заменять программное обеспечение
- нет.
Выводы по главе
Существующая технология по обработке информации о состоянии
оборудования в условиях исследуемого предприятия предполагает
обработку данных в ручном режиме, что не позволяет оперативно устранять
возникающие проблемы и перебои в работе технических средств. Также
отсутствует возможность получения в автоматизированном режиме
сводной информации об эксплуатируемом оборудовании, что приводит к
неэффективному расходованию средств на содержание технической
инфраструктуры, увеличению нагрузки на объекты оборудования,
превышение сроков технического обслуживания.
Специфика подразделения оперативной эксплуатации оборудования
«ТЭЦ-21» предполагает использование программных решений в бизнес-
процессах, связанных с учетом технологического оборудования,
проводимых с ним работ, учетом нагрузки на специалистов, проводящих
54
обслуживание технической инфраструктуры, получение аналитической
отчётности по процессам, связанным с эксплуатацией оборудования. В
процессе проектирования необходим учёт системной и программной
архитектуры ТЭЦ-21, соответствие аппаратным требованиям к
эксплуатации системы.
55
Глава 3. Разработка системы управления технологическими
процессами в условиях ООО «ТЭЦ-21»
3.1. Информационная модель системы управления
технологическими процессами
В рамках проектирования информационной системы технолога
оперативной эксплуатации, определим перечень ключевых сущностей
информационной системы, перечень их атрибутов, проведем установку
связей между ними. На рисунке 13 приведена диаграмма «Сущность - связь»
разрабатываемой информационной системы. Ключевыми сущностями
информационной системы являются:
- Ремонтники;
- Подразделения;
- Неисправности;
- Заявки на устранение неисправностей;
- Специалисты.
Определим типы связей между сущностями информационной
системы по учету заявок на приобретение запчастей.
В каждое обращений входит множество обоснований. Связь 1:N.
Каждой обращение соответствует подразделению. Связь 1:1.
Каждый ремонтник может регистрировать множество обращений.
Связь 1:N.
Каждый специалист может подать множество обращений. Связь 1:N.
Установим связи между сущностями разрабатываемой
информационной системы.

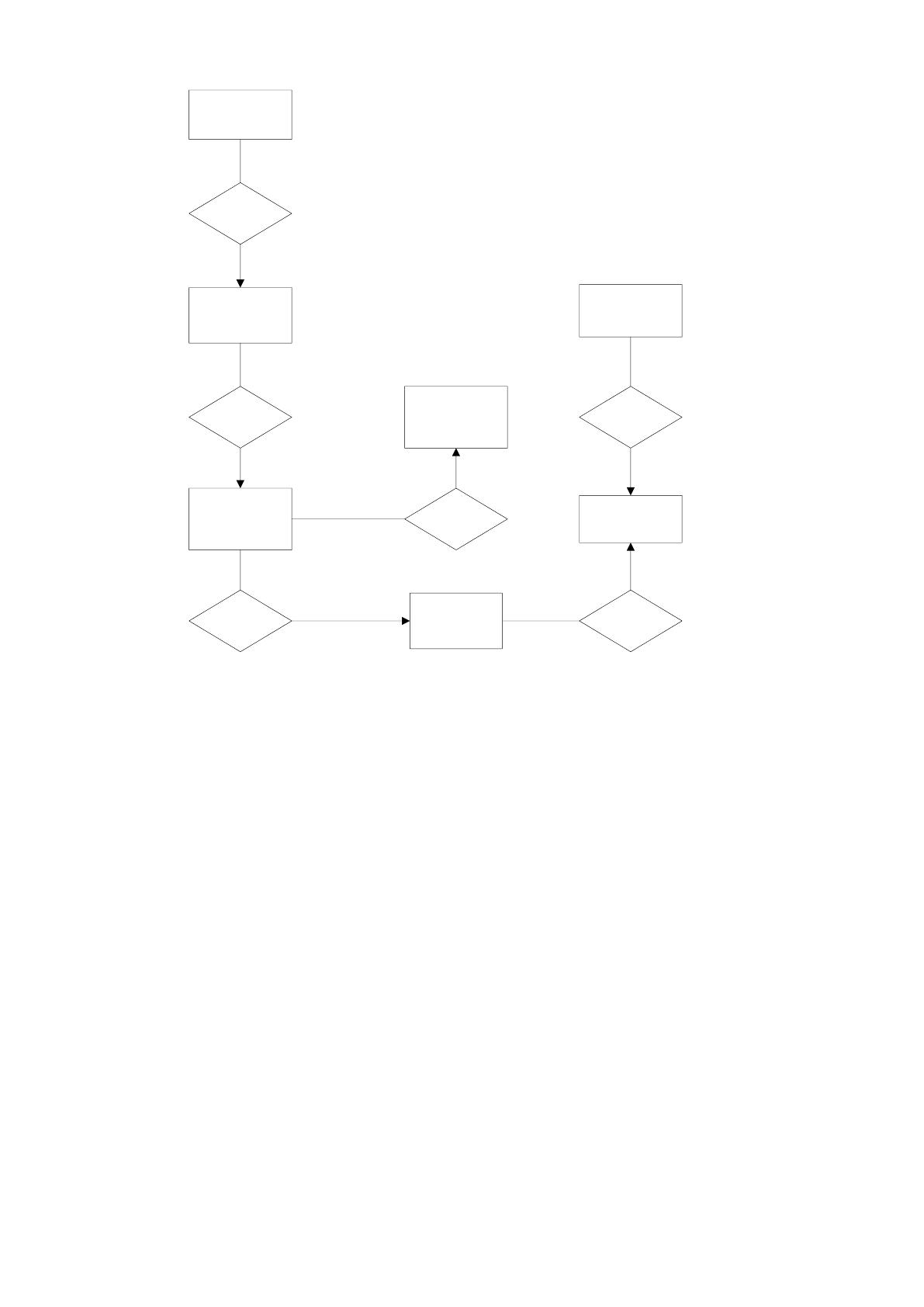

Диаграмма «Сущность - Связь» приведена на рисунке 13.
56
Вид
оборудования
включает
Модель
оборудования
включает
Объект
оборудования
Подразделение
предприятия
Находится в
Заявкасоставвляется
Работа
включает
Специалист
выполняет
Рисунок 13 - Диаграмма «Сущность - Связь»
Каждому виду оборудования соответствует набор моделей
оборудования. Тип связи: один-ко-многим.
Каждой модели оборудования соответствует множество объектов
оборудования. Тип связи: один-ко-многим.
На каждый объект оборудования может быть составлено множество
заявок на проведение ремонтных и профилактических работ. Тип связи:
один-ко-многим.
Каждой заявке соответствует множество проведенных работ. Тип
связи: один-ко-многим.
Каждый специалист может провести множество работ. Тип связи:
один-ко-многим
57
Каждое подразделение предприятия использует множество объектов
оборудования. Тип связи: один-ко-многим.
Далее приведем описание структуры таблиц базы данных
Таблица 10
Структура таблицы «vd_obr»
Идентификатор поля
Тип данных
Ограничение
id_vid
integer
50
nam
text
100
Таблица 11
Структура таблицы «mdl»
Идентификатор поля
Тип данных
Ограничение
id_model
integer
smallint
Nam_mod
text
255
id_vid
integer
50
Таблица 102
Структура таблицы «otdel»
Наименование поля
Тип данных
Размер поля
id_podr
integer
50
nam
text
100
Таблица 13
Структура таблицы «kartk»
Идентификатор поля
Тип данных
Ограничение
id_obj
integer
smallint
id_model
integer
smallint
prim
text
255
invno
text
25
zavnum
text
30
58
stm
currency
day
date
Short_date
id_podr
integer
smallint
Таблица 14
Структура таблицы «spc»
Наименование поля
Тип данных
Размер поля
id_spc
integer
smallint
Fio_spc
text
100
Dolgn_spc
text
50
Таблица 15
Структура таблицы «gur_zayav»
Наименование поля
Тип данных
Размер поля
id_zay
integer
smallint
day
date
Short date
id_model
integer
smallint
opis
text
255
sost
integer
smallint
Таблица 16
Структура таблицы «rab_zay»
Наименование поля
Тип данных
Размер поля
id_rab
integer
smallint
day
date
Short date
id_zay
integer
smallint
sod
text
255
id_spc
integer
smallint
3.2. Проектирование структуры данных системы управления
технологическими процессами
Структура нормативно-справочной информации подсистемы и
система кодирования справочной информации представлена в таблице 17.
59
Таблица 11
Структура нормативно-справочной информации система
кодирования справочной информации
№
п/п
Кодируемое множество объектов
Значность кода
Тип кодировки
1
2
3
4
1
Идентификатор модели оборудования
ХХХХХ
порядковый
2
Идентификатор экземпляра
оборудования
ХХХХХ ХХХ
серийно-
порядковый
3
Идентификатор документа картотеки
Оборудования очистных сооружений
ХХХ ХХХ
серийно –
порядковый
4
Идентификатор проведенной работы
ХХХХХХ
порядковый
5
Идентификатор типа оборудования
ХХ
порядковый
6
Идентификатор подразделения
ХХ
порядковый
7
Идентификатор специалиста
ХХХХ
порядковый
Описание систем классификации и кодирования.
Код модели оборудования. Длина кода ХХХХХ, где ХХХХХ –
порядковый номер модели оборудования в системе предприятия.
Код экземпляра оборудования. Длина кода ХХХХХ ХХХ, где
ХХХХХ – порядковый номер модели оборудования, ХХХ – номер
соответствующего ему экземпляра.
Код документа Оборудования очистных сооружений. Длина кода
ХХХ ХХХ, где ХХХ – порядковый модели оборудования, ХХХ – код
соответствующего документа на модель оборудования.
Код проведенной работы. Длина кода ХХХХХХ, где ХХХХХХ –
порядковый номер проведенной работы с оборудованием очистных
сооружений.
Код типа оборудования. Длина кода ХХ, где ХХ -порядковый типа
оборудования.
Код подразделения. Длина кода ХХХ, где ХХХ – порядковый
номер подразделения предприятия.
60
Код специалиста. Длина кода ХХХХ, где ХХ – порядковый номер
специалиста.
Описание свойств объектов информационной модели данных
приведено ниже.
Таблица 12
Атрибуты объекта «Виды оборудования»
Наименование параметра
Тип данных
Ограничения
Идентификатор вида оборудования
Целочисленный
Первичный ключ
Наименование
Символьный
255 знаков
Таблица 13
Атрибуты объекта «Модели оборудования»
Наименование параметра
Тип данных
Ограничения
Идентификатор модели оборудования
Целочисленный
Первичный ключ
Наименование модели
Символьный
255 знаков
Идентификатор вида оборудования
Числовой
Числовой
Таблица 20
Атрибуты объекта «Картотека оборудования»
Наименование параметра
Тип данных
Ограничения
Идентификатор объекта
Целочисленный
Первичный ключ
Идентификатор модели
Числовой
Числовой
Учётный номер
Символьный
255 знаков
Серийный номер
Символьный
255 знаков
Дата установки
Дата
Краткий формат даты
Идентификатор подразделения
Числовой
Числовой
Описание
Символьный
255 знаков
Затраты
Числовой
Денежный
Таблица 214
Атрибуты объекта «Отделы предприятия»
Наименование параметра
Тип данных
Ограничения
Идентификатор подразделения
Целочисленный
Первичный ключ
Наименование
Символьный
255 знаков
Таблица 22
Свойства объекта «Сотрудники предприятия»
61
Наименование параметра
Тип данных
Ограничения
1
2
3
Идентификатор специалиста
Целочисленный
Первичный ключ
ФИО специалиста
Символьный
Символьный
Должность
Символьный
Символьный
Таблица 23
Свойства объекта «Заявки на проведение работ с
энергетическим оборудованием»
Наименование параметра
Тип данных
Ограничения
Идентификатор заявки
Целочисленный
Первичный ключ
Идентификатор объекта
Числовой
Числовой
Дата заявки
Дата
Краткий формат даты
Описание заявки
Символьный
Символьный
Статус заявки
Числовой
Числовой
Таблица 24
Свойства объекта «Работы по заявкам»
Наименование параметра
Тип данных
Ограничения
Идентификатор работы
Целочисленный
Первичный ключ
Идентификатор заявки
Числовой
Целое
Идентификатор специалиста
Числовой
Целое
Описание работы
Символьный
До 255 символов
Дата вполнения работы
Дата
Краткий формат даты

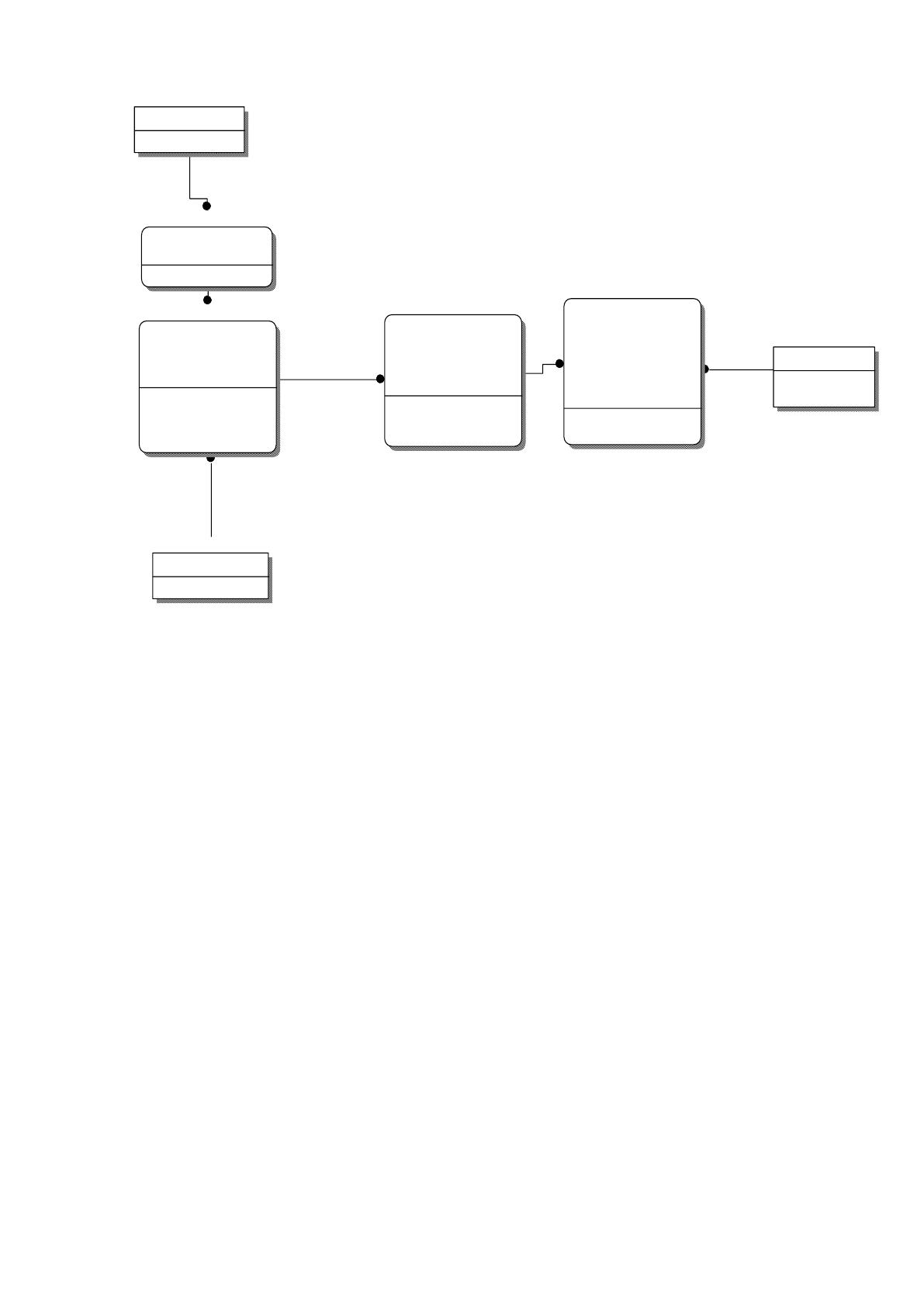

Инфологическая модель приведена на рисунке 14.
62
Рисунок 14 - Логическая модель базы данных
Структура таблиц создаваемой базы данных приведена в Приложении
А.
Физическая модель данных приведена ниже.
Вид обору дования
Код вида
Наименование
Модели обору дования
Код модели
Код вида (FK)
Наименование
Объекты обору дования
Код объекта
Код модели (FK)
Код вида (FK)
Код подраз деления (FK)
Инв.номер
Заводской номер
Стоимость
Описание
Подраз деления
Код подраз деления
Наименование
Заявки
Код заявки
Код объекта (FK)
Код модели (FK)
Код вида (FK)
Код подраз деления (FK)
Дата
Состояние
Содержание
Работы
Код работы
Код заявки (FK)
Код объекта (FK)
Код модели (FK)
Код вида (FK)
Код подраз деления (FK)
Код специалиста (FK)
Дата
Содержание
Специалисты
Код специалиста
ФИО
Должность
