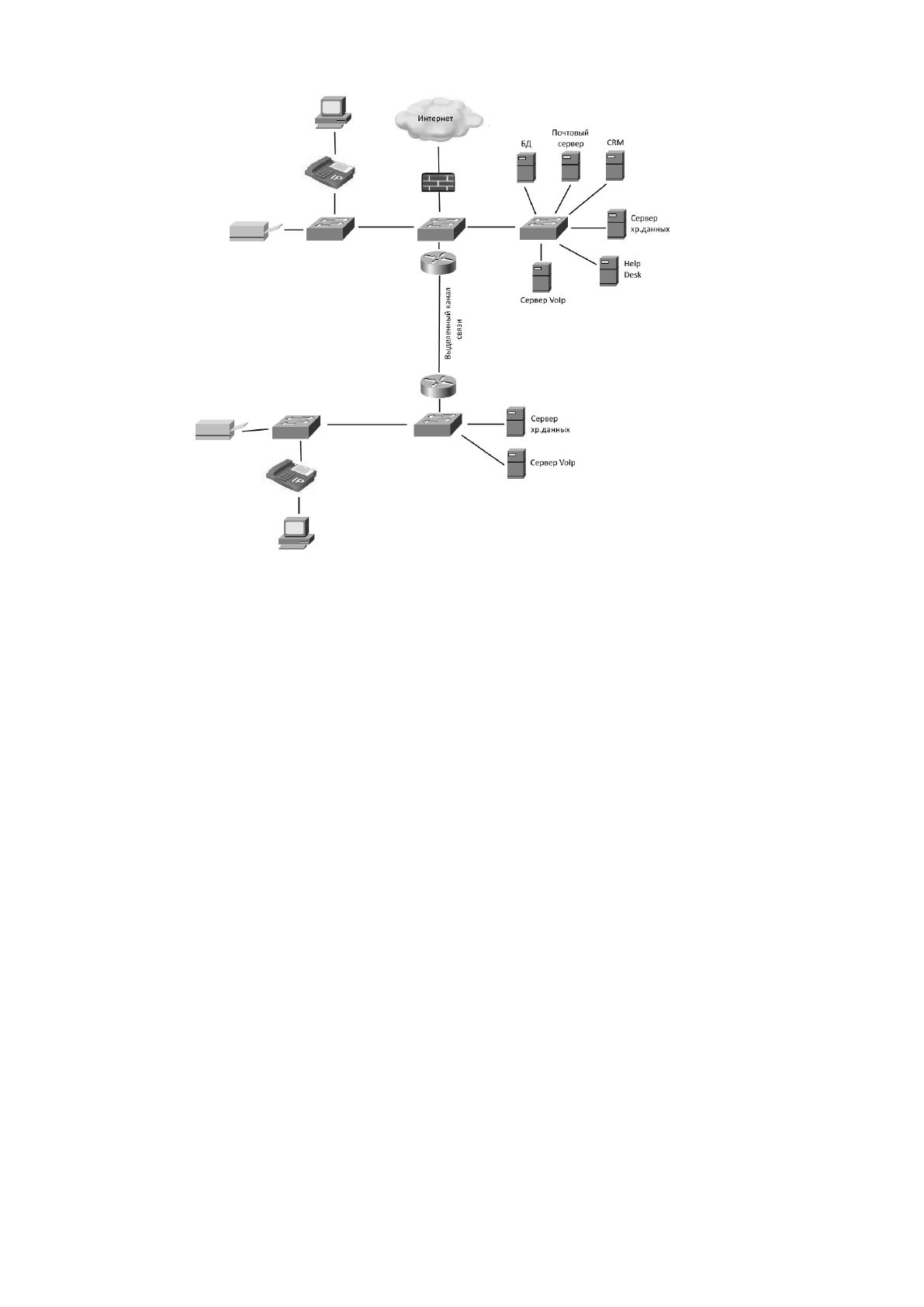

Рис.2. Схема локальной вычислительной сети ПАО «НОТА-Банк»
Рассмотрим более подробно состав технической архитектуры:
Основной сервер компании состоит из:
1. Патч -панель: Trenolnet TC-P24C6
2. Маршрутизатор: Trenolnet Teg-s24r
3. Сервер: IBM 3650
4. Сетевое хрнилище Net Gear RND2210-100ISS
5.ИБП APC Symetra RM
6. Модем ADSL D-Link DSL-2500U
7.Wi-Fi- точка доступа D-Link DFL-900AP+
8. Система защиты ProxyServer UserGate
9. Защита каналов – технология VipNet.
Основные параметры локальной сети банка приведены в таблице 1.1.
24
Таблица 1.1
Основные параметры локальной сети предприятия
№
Наименование параметра
Значение
1
Общее количество портов локальной сети
284
2
Общее количество активных подключений
локальной сети
280
3
Количество коммутаторов (48 портов)
6
4
Наличие АТС (внешних/внутренних линий)
24/260
5
Количество рабочих станций пользователей
260
6
Количество технологических подключений к сети
(сетевые принтеры, сканеры, МФУ, система
видеонаблюдения и др. устройства, не являющиеся
компьютерами, но использующие локальную сеть)
24
7
Источник бесперебойного питания Smart UPS 2000
(используются для подключения коммутаторов и
серверов)
4
8
Телекоммуникационная стойка
2
9
Кондиционер
1
Технические характеристики сервера IBM х226, используемого в
работе специалистов, приведена в таблице 1.2, характеристики рабочей
станции специалиста приведены в таблице 1.3.
Таблица 1.2. Технические характеристики сервера IBM 3650
Характеристика
Значение
Процессор
4 x Intel Xeon-2.67GHz (667MHz,2х2MB
L2 Cache),
Оперативная память
4 x 2048MB PC2-5300 667MHz DDR2
ECC DIMM Fully Buffered
HDD
4 x 2048 GB RAID
Дополнительно
DVD/ RW
Таблица 1.3.Технические характеристики рабочей станции ИТ-
специалиста
Характеристика
Значение
Периферия
Есть
Монитор
Acer G226HQLHbd, 21,5’, 1920x1080 (16:9), 8мс,
LED, 250 кд/м
2
Описание
Офисный ПК
Процессор
Intel (TM) Core i3
25
Память
2048Mb
HDD
320Гб 7200 об/мин 32 Мб
Оптический накопитель
DVD-ROM + CD-RW (COMBO) 52/32/52+16
Видеосистема
64-128Mb integrated
FDD
есть
Аудио
АС97
LAN
Есть
Размеры
~ 415 х 185 х 505мм
Как показано на рис.1.2, в локальную сеть предприятия входят
компоненты:
- серверы;
- рабочие станции пользователей;
- сетевые принтеры.
Резервное копирование осуществляется с использованием
специализированного программного обеспечения на:
- сетевое хранилище Net Gear RND2210-100ISS – Хранилище
ReadyNAS Duo на 2 SATA диска (2 диска по 1ТБ). Задачи: резервное
копирование информации на внешний носитель информации. Копирование
на данных носитель осуществляется по расписанию в нерабочее время.
Сохраняемые информационные ресурсы: файловые ресурсы пользователей,
настройки криптографических систем, backup состояния операционной
системы Windows Server c использованием утилиты ntbackup, образы
жестких дисков рабочих станций, выполненные с использованием ПО
Acronis True Image.
Скорость передачи данных – 1Гбит/с.
Связь с локальной сетью вышестоящей организации осуществляется
через Интернет-канал, имеющий пропускную способность 4Мбит/с.
Большинство рабочих станций сотрудников предприятия не имеют
доступа к сети Интернет. При этом приказом определены рабочие места, где
использование ресурсов глобальной сети предусмотрено должностными
инструкциями. Для перечисленных в приказе рабочих станций доступ к
Интернету организован через использование прокси-сервера вышестоящей
26
организации, где доступ к ресурсам Интернета ограничивается сайтами,
необходимыми в работе специалиста. Безопасность работы в Интернете
обеспечивается применением специального программного обеспечения
(VipNetClient), которое позволяет отключить пользователя от ресурсов
локальной сети во время работы в Интернете.
Таким образом, рассмотрев структуру автоматизированной системы
предприятия, можно сделать выводы:
- наличие защищенного канала доступа с использованием
сертифицированных технологий VipNet позволяет реализовать задачу
подключения к базе данных банка удаленных пользователей для проведения
транзакций;
- характеристики сервера позволяют хранить и обрабатывать
информацию, связанную с удаленной работой пользователей – клиентов
Банка;
- характеристики рабочих станций пользователей – специалистов банка
позволяют обрабатывать данные о движении по расчетным счетам
организаций – клиентов банка.
1.4. Анализ бизнес-процессов технологии межбанковских расчетов
В настоящее время с развитием информационных и
телекоммуникационных технологий широкое распространение получают
системы, обеспечивающие возможности удаленной работы банков с
клиентами.
Действительно, при отсутствии такой возможности у клиентов
возникают дополнительные затраты, связанные с необходимостью нести
транспортные расходы для посещения банка, а также необходимостью
наличия дополнительных ставок в бухгалтерской службе, так как на
посещение банка и формирование документов в ручном режиме уходит
большое количество рабочего времени. Со стороны банка отсутствие
возможности обслуживания удаленных клиентов означает снижение объема
27
клиентской базы, и, как следствие, снижение общей эффективности работы.
Дополнительные затраты, связанные с внедрением системы межбанковских
расчетов, могут быть обусловлены необходимостью разработки системы,
приобретением лицензий на дополнительное программное обеспечение, а
также дополнительного аппаратного обеспечения, а также затраты,
связанные с обеспечением мер информационной безопасности при работе
системы.
Как показано на рис.1.6, входящими информационными потоками в
системе межбанковских расчетов являются:
- документы от клиентов, необходимые при подключении к системе
межбанковских расчетов;
- платежные поручения;
- запросы выписок и отчетности о состоянии лицевых счетов.
Результатом технологии работы системы межбанковских расчетов
являются:
- формализованные документы, сформированные в системе
межбанковских расчетов;
- сформированная отчетность о движении по расчетным счетам.

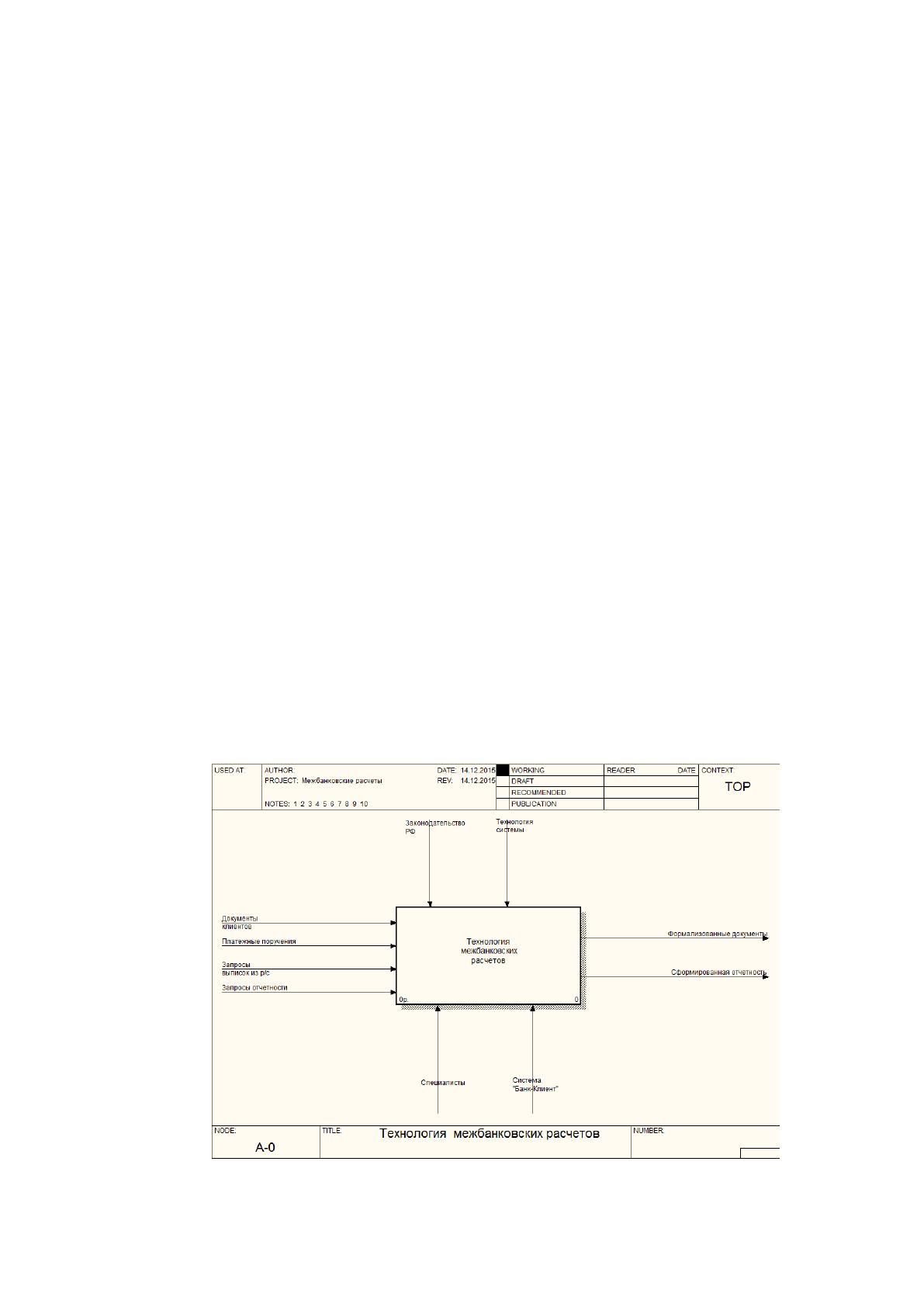

Рис.1.6. Контекстная диаграмма
28
В своей деятельности специалисты, работающие с системой
межбанковских расчетов, руководствуются законодательством РФ, а также
технологией работы в системе межбанковских расчетов, а также правилами,
установленными Банком для клиентов. Диаграмма декомпозиции нулевого
уровня приведена на рис.1.7. Как показано на рис.1.7, основными
технологическими процессами в технологии работы системы межбанковских
расчетов являются:
- работа с клиентами;
- ведение картотеки расчетных счетов;
- ведение операций с расчетным счетом;
- формирование отчетности по расчетному счету.
Диаграмма декомпозиции первого уровня представлена на рис.1.8.

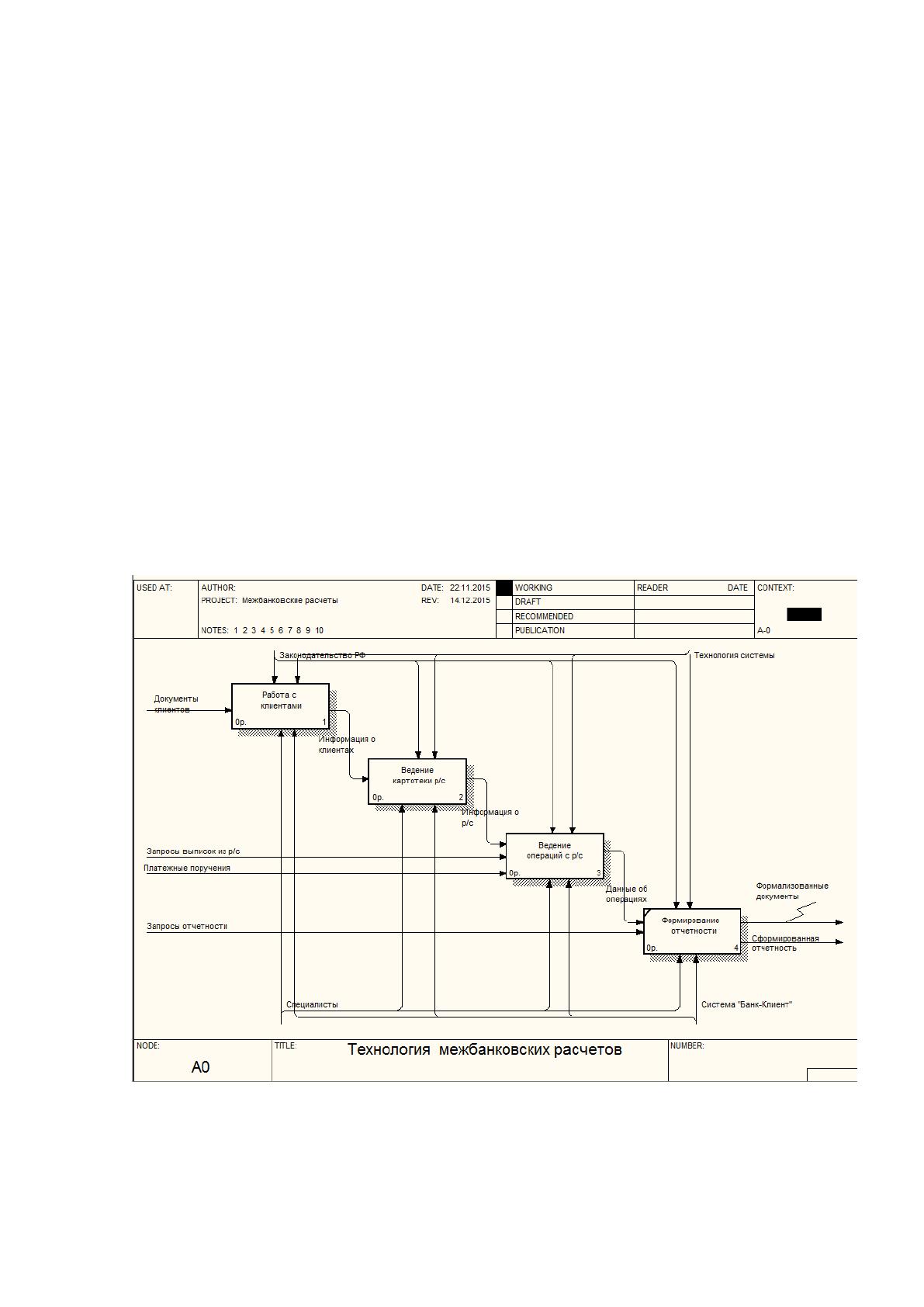

Рис.1.7. Диаграмма декомпозиции нулевого уровня
29
Как показано на рис.1.8, технология работы с клиентами подразумевает
следующие этапы:
- регистрацию клиентов - организаций в системе;
- регистрацию пользователей, соответствующих каждой организации;
- установка способов аутентификации. На данном этапе необходимо
выбрать способ авторизации пользователя в системе. В настоящее время в
большинстве систем межбанковских расчетов применяется усиленная
аутентификация – наряду с использованием паролей соответствующей
сложности используются сертификаты ЭЦП, электронные ключи [24, с.368];
- установка прав доступа. На данном этапе администратор системы
банка производит установку прав специалиста организации-клиента к
определенным расчетным счетам [25, с.264].

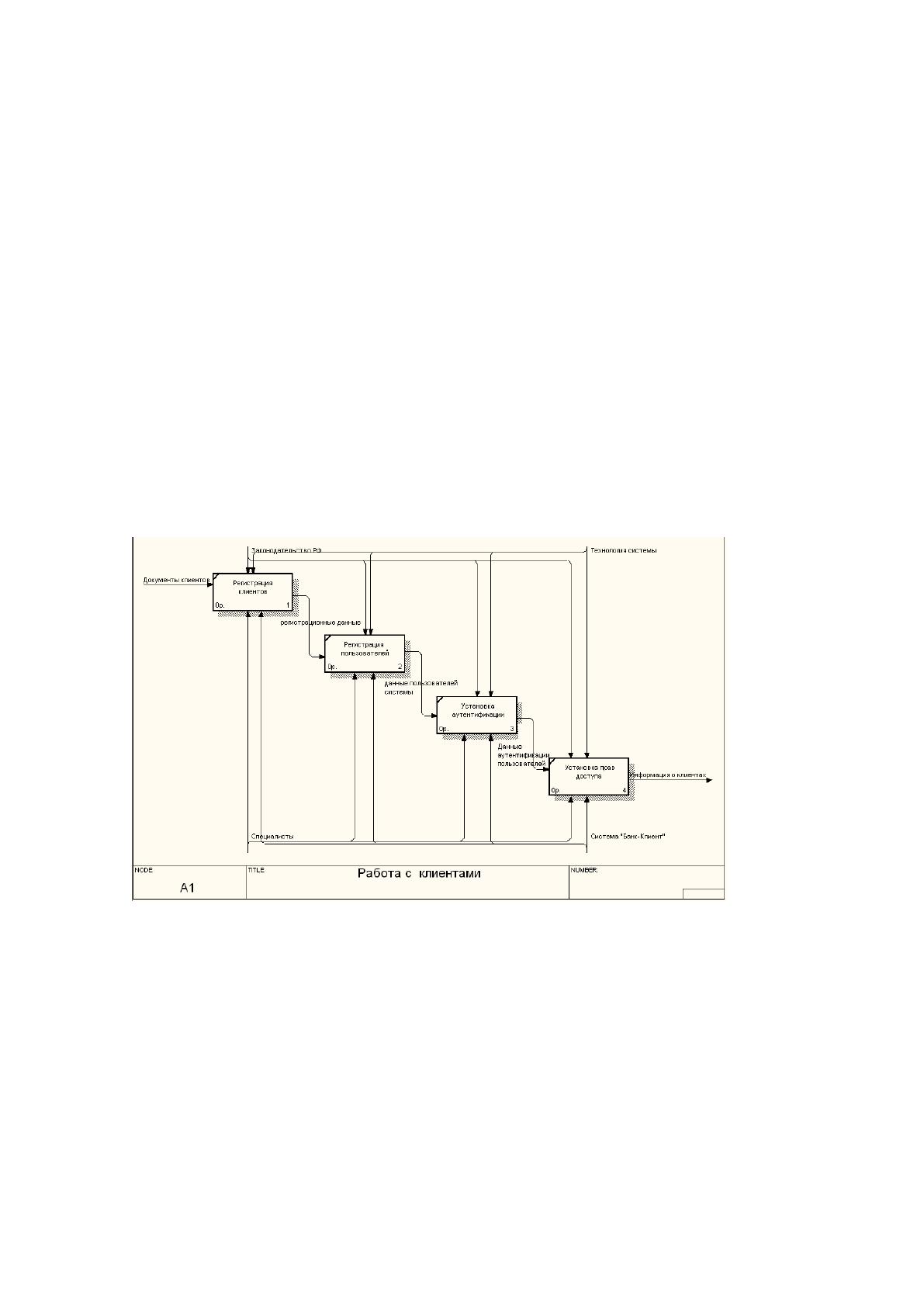

Рис.1.8. Диаграмма декомпозиции первого уровня
Корректная работа, связанная с ведением пользовательских учетных
записей, обеспечит необходимый уровень безопасности системы, который
необходим в соответствии с установленными стандартами защиты
информации Банка России.
Диаграмма декомпозиции второго уровня приведена на рис.1.9.
30
Этап ведения картотеки расчетных счетов подразумевает работу
администратора системы межбанковских расчетов по регистрации в системе
открытых счетов клиентов, что включает в себя:
- ввод информации, предоставленной клиентом при регистрации
расчетного счета;
- установку прав доступа специалистам к зарегистрированным счетам;
- мониторинг работы пользователей с расчетным счетом.

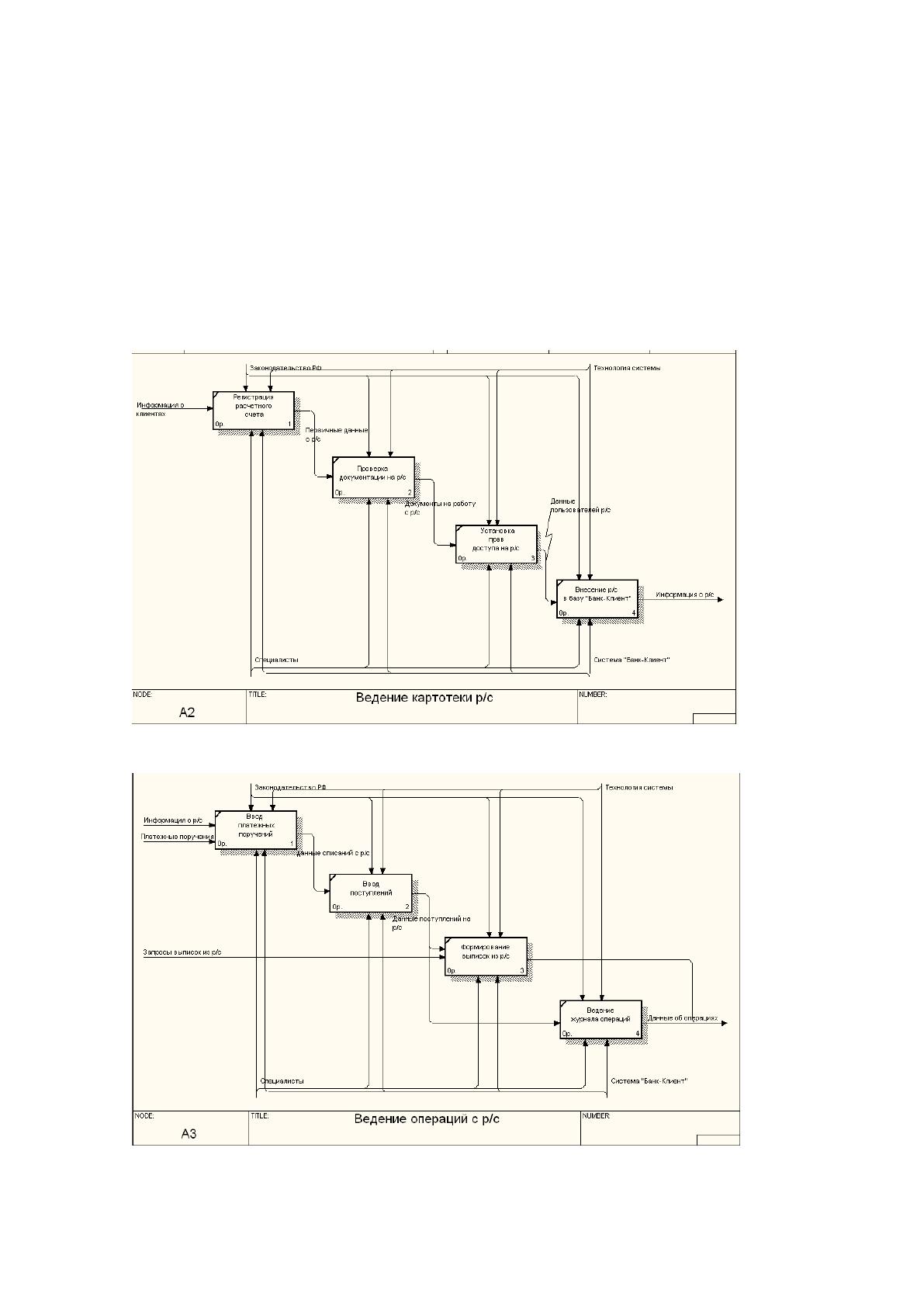

Рис.1.9. Диаграмма декомпозиции второго уровня
Рис.1.10. Диаграмма декомпозиции третьего уровня
31
Этап работы с расчетными счетами организаций является основным
для технологии работ специалистов. На данном этапе производится ввод
платежных поручений (осуществляется удаленными клиентами), ввод
операций поступления денежных средств (производится специалистами
Банка), формирование выписок о движении по расчетным счетам, отчетности
по операциям с расчетными счетами.
Таким образом, задачами автоматизации в технологии работ системы
межбанковских расчетов являются:
- ведение картотеки клиентов;
- ведение картотеки расчетных счетов;
- работа администратора системы по установке прав доступа;
-получение печатных форм платежных поручений, выписок из
расчетных счетов, инвентаризационных отчетов по расчётным счетам.
Рассмотрим более подробно функционирование место проектируемой
задачи в информационной системе предприятия.
Таким образом, в процессе дипломного проектирования будет
рассматриваться задача создания системы межбанковских расчетов.
На рис.1.11 приведена схема взаимодействия модуля межбанковских
расчетов с остальными компонентами работы системы.
АИС
Межбанковски
х расчетов
Учет депозитов
Перечисление выплат
физическим лицам
во вклады
АРМ Кредитного
отдела
Перечисления средств
в погашение кредитов
АРМ «Расчетные
счета»
Движение по расчетному счету
АРМ
Бухгалтерского
учета
Данные по налоговому учету

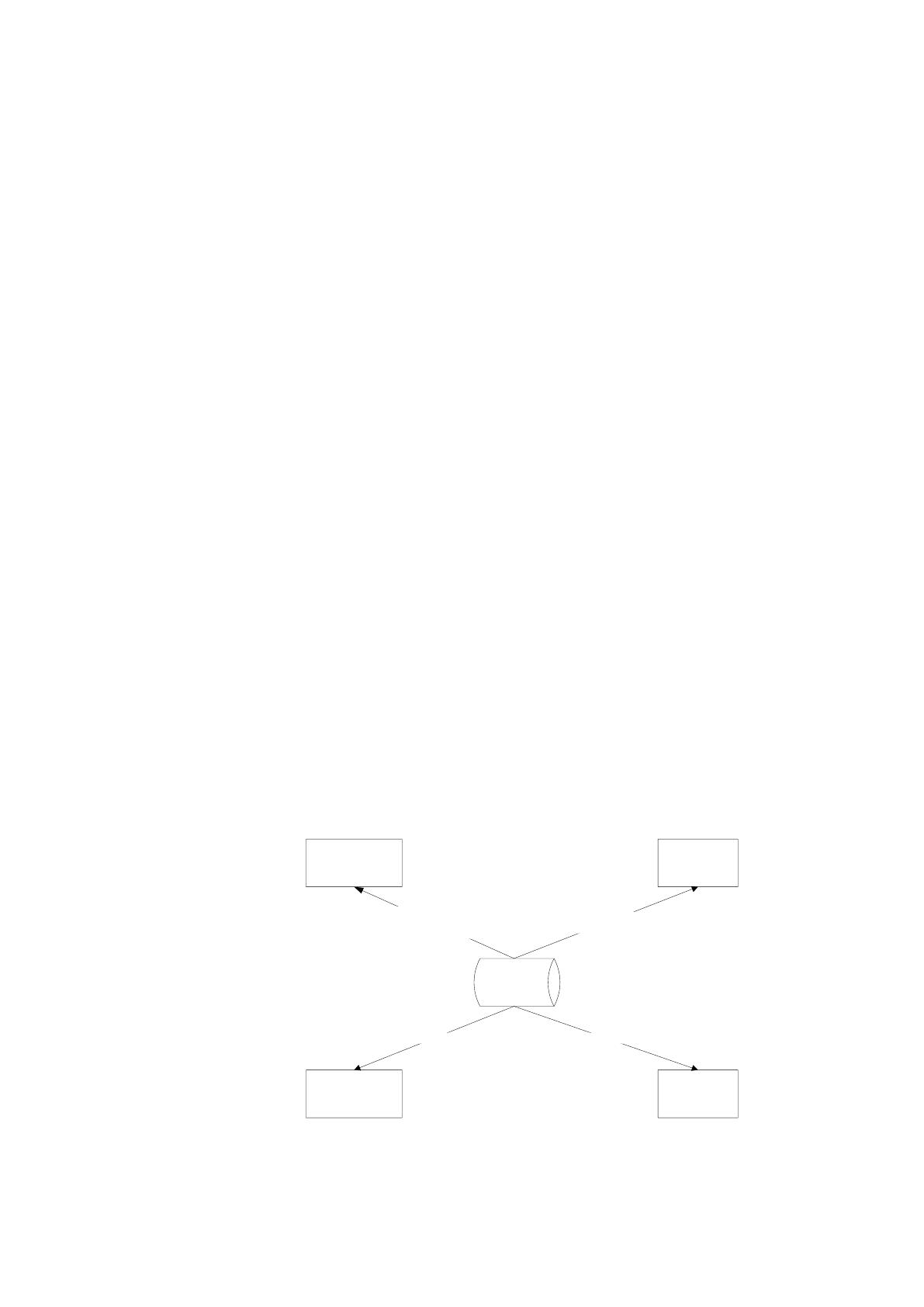

Рис.1.11. Схема взаимодействия разрабатываемой системы с модулями
ИС ПАО "НОТА-Банк "
32
Как показано на рис.1.11, взаимодействие системы межбанковских
расчетов с компонентами информационной системы ПАО "НОТА-Банк "
производится в следующих сегментах:
- с ИС депозитного отдела в части технологии перечисления денежных
средств с расчетного счета предприятия на счета граждан (перечисления
заработной платы, пенсий, пособий и т.п.);
- с ИС отдела по работе с юридическими лицами в части учета и
контроля движения денежных средств по расчетным счетам;
- с ИС кредитного отдела в части работы по обслуживанию кредитов со
стороны организации-клиента;
- с ИС системы бухгалтерского учета в части работы с
налогооблагаемой базой предприятия.
В ходе исследования было выявлено, что в технологии работы по
удаленному обслуживанию клиентов банка возникает необходимость
проведения технологических операций, формирования отчетных форм, в
которых фигурируют данные из информационной базы. Примерные расчеты
приведены в таблице 1.3. Как показано в расчетах, приведенных в таблице
1.3, внедрение разрабатываемой технологии в некоторых процессах
предполагает отсутствие трудозатрат со стороны специалистов банка.
Например, при отсутствии автоматизированной системы межбанковских
расчетов ввод платежных поручение производится специалистом банка в
ручном режиме, при внедрении системы межбанковских расчетов все
трудозатраты по оформлению платежного поручения ложатся на
бухгалтерскую службу клиентов банка.
Таблица 1.3
Оценка снижения трудозатрат при внедрении автоматизированной системы
№
Название документа
Время
формирования
без применения
автоматизации
Время
формирования с
применением
автоматизации
Частота
формирования,
раз в год
