53

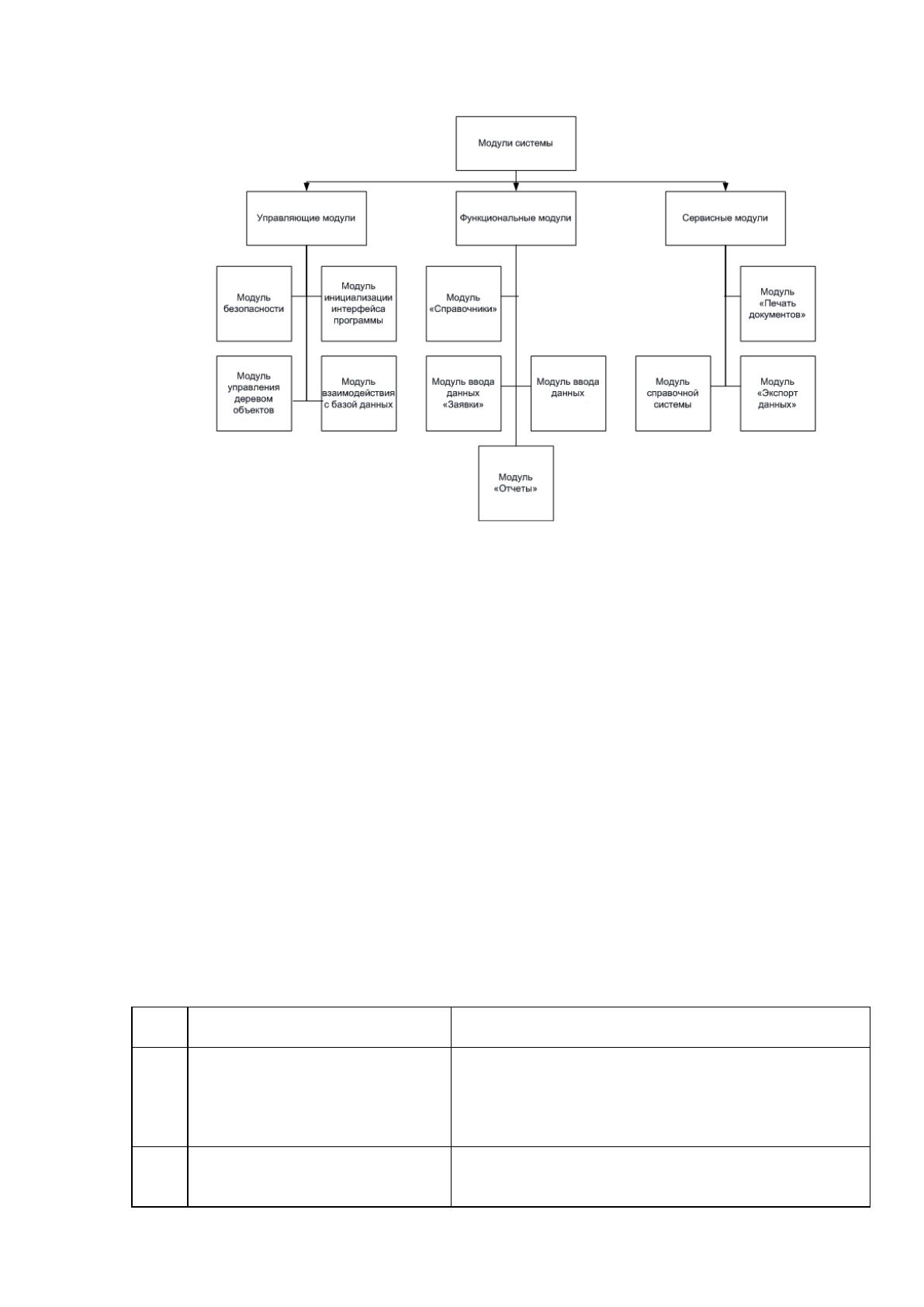

Рис.2.10. Схема структуры пакета
Разделим программные модули проектируемой системы [34] на 3
группы:
1. Модули управления системы - выполняют функцию управления
объектами системы.
2. Функциональные модули – обеспечивают функциональную
составляющую системы (ввод и обработка данных).
3. Сервисные модули – все дополнительные функции системы.
Таблица 2.9
Описание функций модулей
№
п/п
Наименование модуля
Функции модуля
1.
Безопасность
Процедуры и функции, обеспечивающие ввод
и проверку пароля, вход пользователей в систему,
напоминание о необходимости смены пароля,
автоматический выход из системы при определенном
«таймауте».
2.
Интерфейс программы
После успешного входа в систему, запускает
программу, используя настройки прав доступа для
учетной записи пользователя
54
№
п/п
Наименование модуля
Функции модуля
3.
Управление схемой
объектов
Процедуры и функции, позволяющие
управлять отображением схемы объектов системы
4.
Взаимодействие с базой
данных
Процедуры и функции, используемые для
соединения с базой данных, а также операциями
чтения, записи и редактирования данных базы
5.
Справочная система
Процедуры и функции, необходимые для
отображения справочной информации
6.
Справочники системы
Процедуры и функции, позволяющие
просматривать содержимое справочников системы, и
редактировать их (если позволяют права доступа)
7.
«Заявки»
Процедуры и функции, позволяющие
создавать новые заявки, вводить данные, управлять
статусом заявок
8.
«Отчеты»
Содержит процедуры и функции для
просмотра типовых отчетов и создания произвольного
отчета
9.
«Печать документов»
Обеспечивает предварительный просмотр,
настройку параметров документов и печать на
принтере
На рис.2.11 приведена блок-схема ввода платежных поручений, на
рис.2.12 – блок-схема формирования инвентаризационной ведомости, на
рис.2.13 – блок-схема формирования выписки со счета.
55

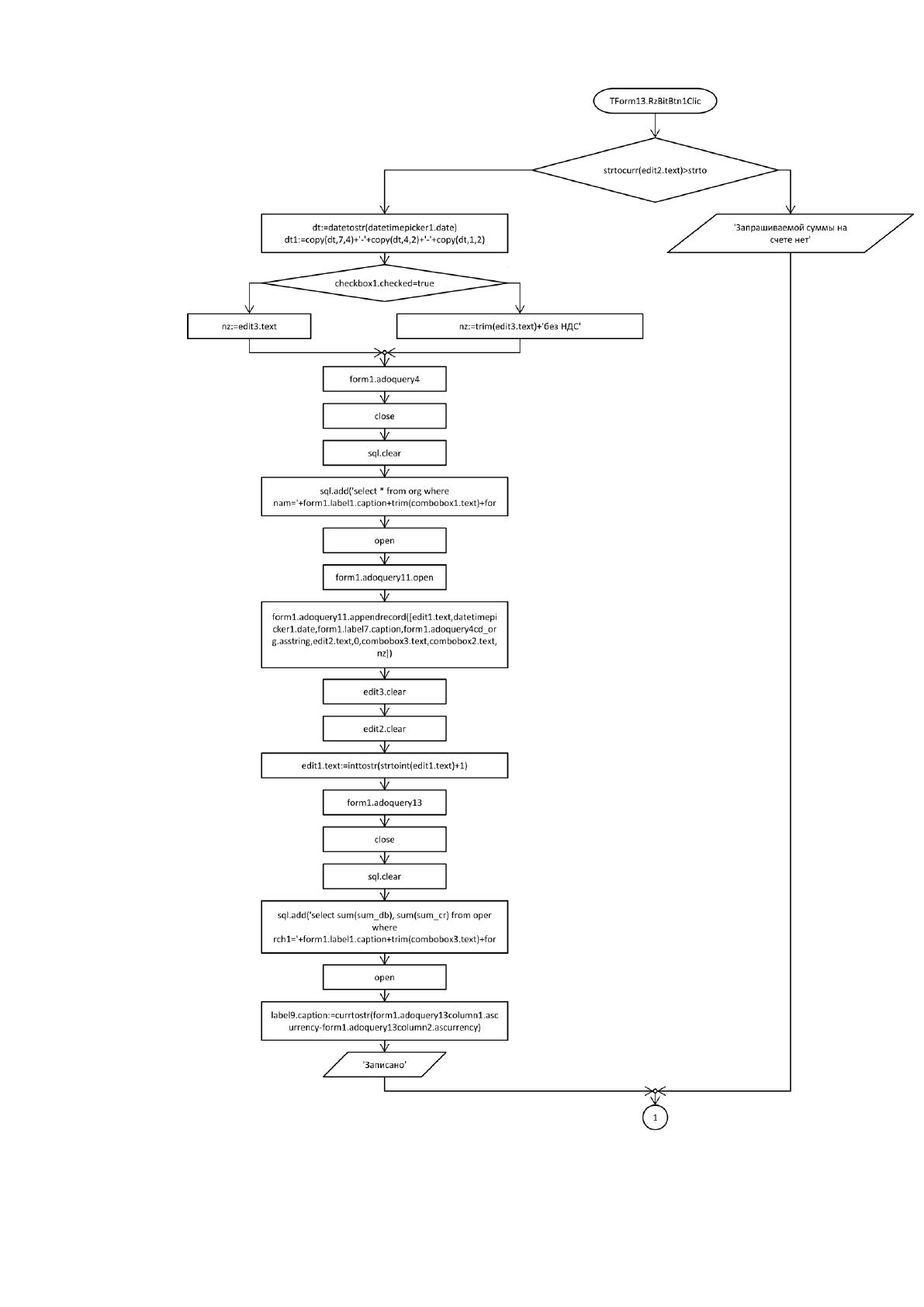

Рис.2.11. Блок-схема процесса ввода платежных поручений
56

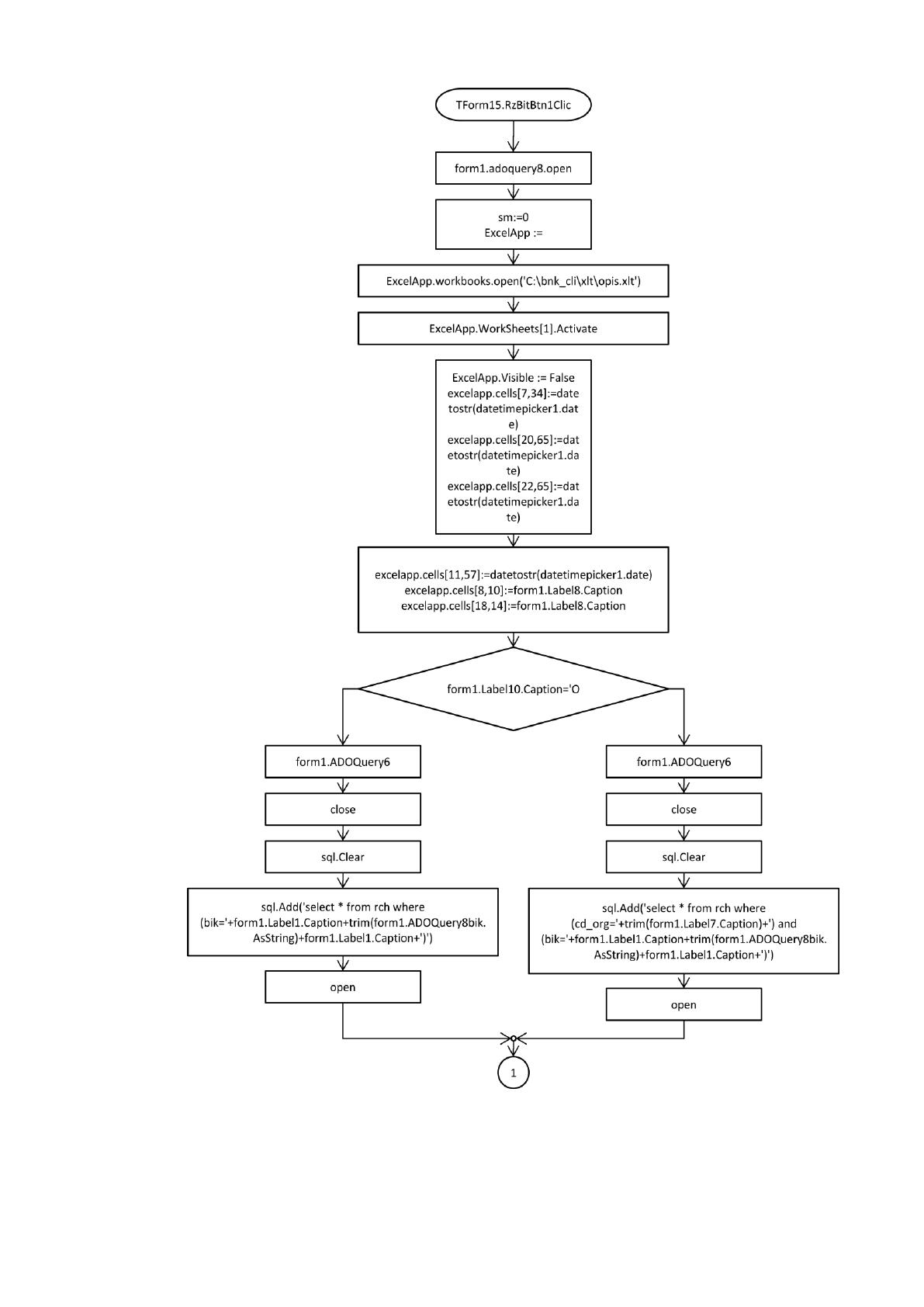

Рис.2.12. Блок-схема формирование инвентаризационной ведомости
57

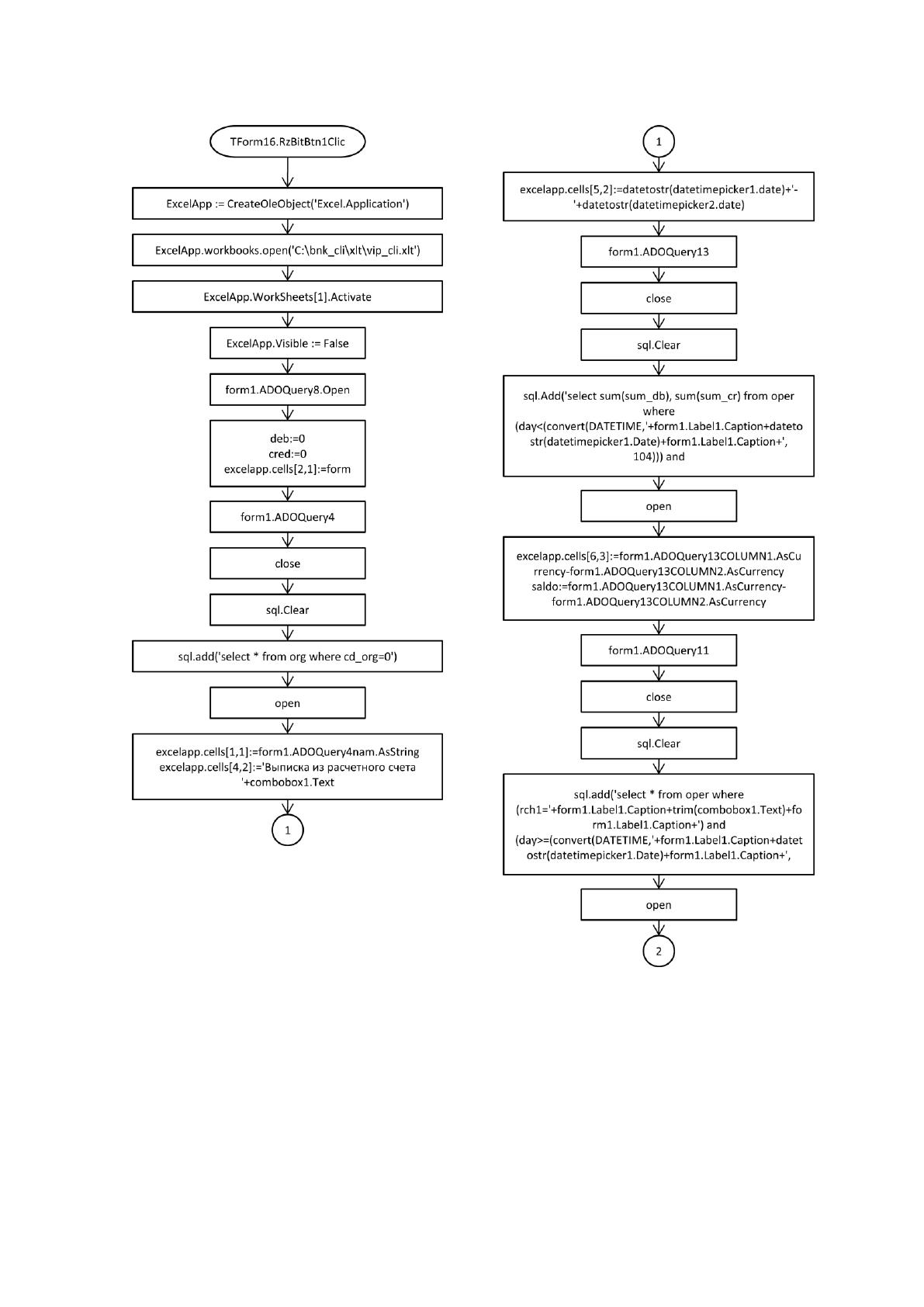

Рис.2.13. Блок-схема формирования выписки из расчетного счета
58
ГЛАВА 3. Результаты проекта автоматизации банковских
расчетов
3.1Описание режимов разработанного программного обеспечения
В программе реализованы режимы работы администратора,
оператора банка и оператора Клиента.
Системные требования:
- ОС: Windows XP/7/8;
- Для серверной части: MS SQL Server 2008;
- для формирования отчетов: MS Office;
- частота процессора – от 1,5GHz;
- ОЗУ – от 512MB;
- Установленные средства информационной безопасности согласно
технологии;
- свободное место на жестком диске сервера – от 2GB.
Перед началом работы с системой необходимо восстановить шаблон
базы данных на MS SQL Server и настроить подключение к базе данных. Для
подключения к базе данных необходимо:
- установить клиентскую часть программного обеспечения из файла-
дистрибутива;
- отредактировать файл C:\bnk_cli\connect.txt, в верхней строке его
указав имя сервера, в нижней – название базы данных MS SQL Server, куда
был восстановлен шаблон. При этом необходимо убедиться, что с указанного
рабочего места имеется доступ к ресурсам MS SQL Server (настроены права
пользователя Windows). Настройка подключения к базе данных может также
производится через интерфейс программы (рис.2.12).
Главная форма приложения показана на рис.2.10.
59
Рис.2.10. Главная форма приложения
При запуске программы существует возможность настроить
подключение (рис.2.12) и пройти авторизацию (рис.2.13).
Настройки подключения необходимо произвести, если после
установки программы пользователь не откорректировал файл
C:\bnk_cli\connect.txt и ему было выдано сообщение об ошибке подключения
базе данных (рис.2.11).

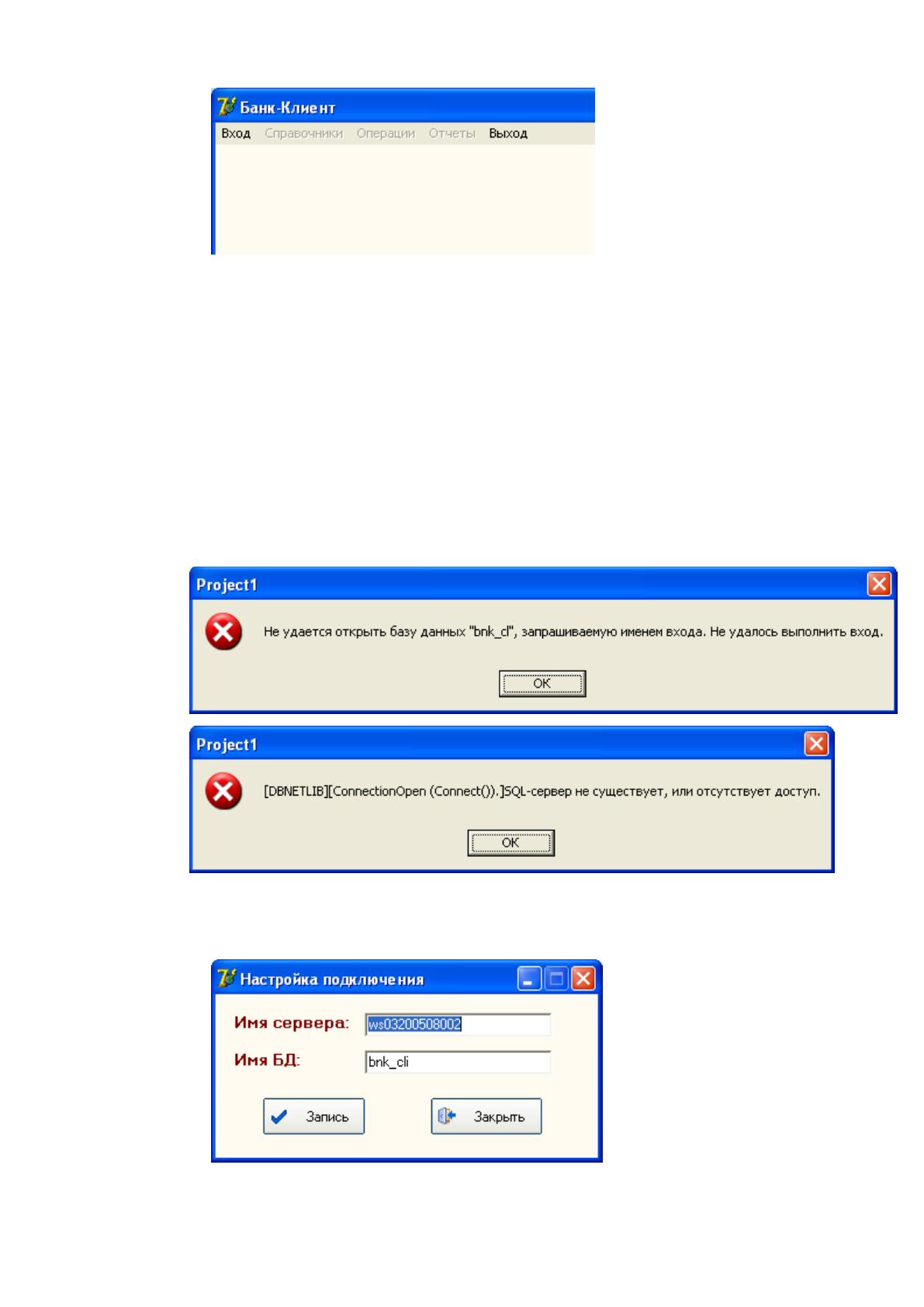

Рис.2.11. Возможные ошибки подключения к базе данных
Рис.2.12. Настройки подключения
60
После успешной настройки программы необходимо пройти
авторизацию. Первоначально для пользователя с правами администратора
установлены код и пароль: 1-1; для пользователя с правами оператора банка
2 -1, с правами оператора клиента – 3 -1.

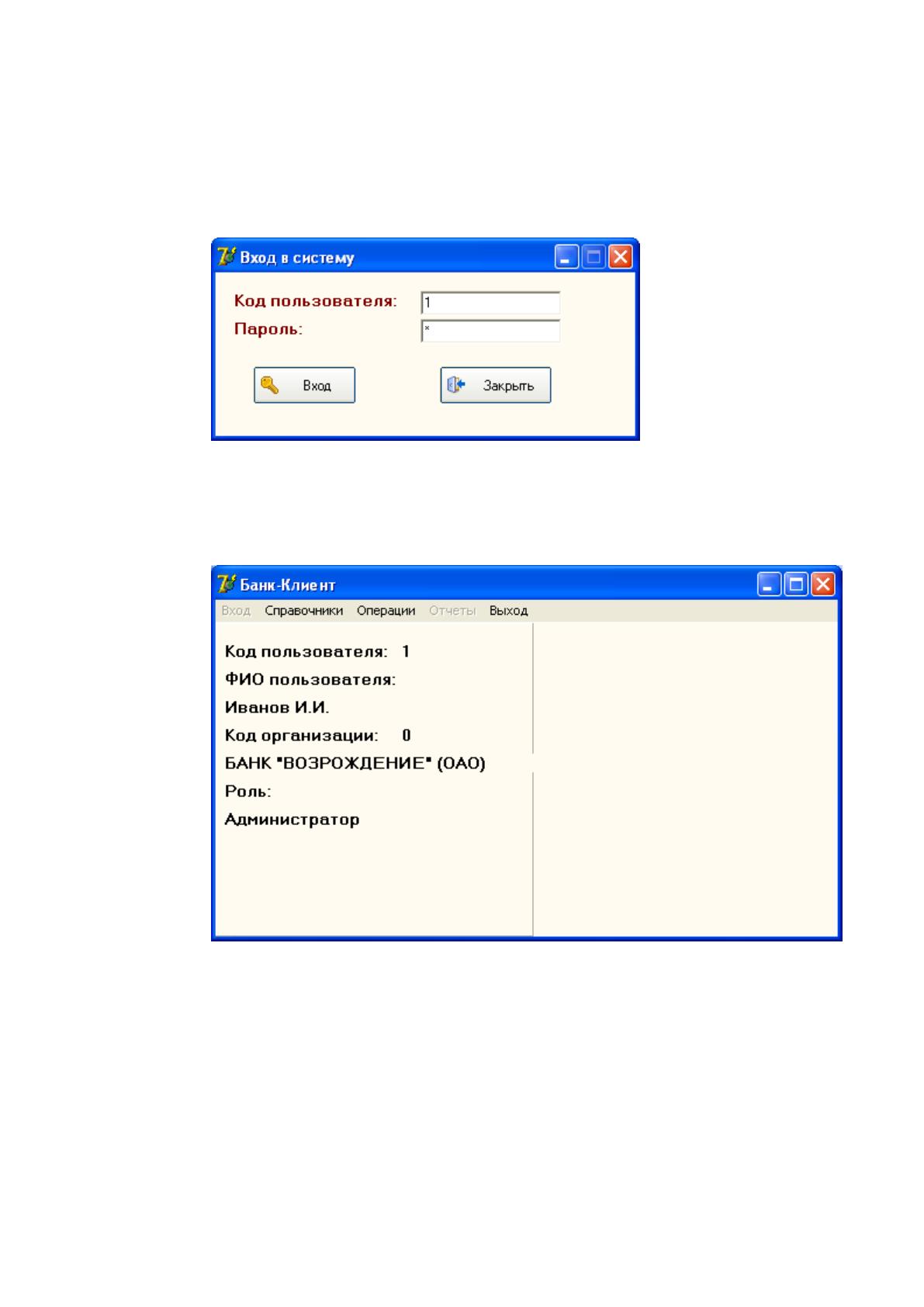

Рис.2.13. Окно авторизации
После успешной авторизации активируются режимы работы
программы, соответствующие правам пользователя.
Рис.2.14. Главная форма приложения
Окно справочника «БИК» показано на рис.2.15. Данный справочник
является федеральным классификатором банков и поставляется
централизованно, поэтому редактирование его не предусмотрено. Также из
данного режима существует возможность поиска параметров банка по его
реквизитам «БИК» и «Населенный пункт».
61
На рис.2.16 приведен справочник организаций.

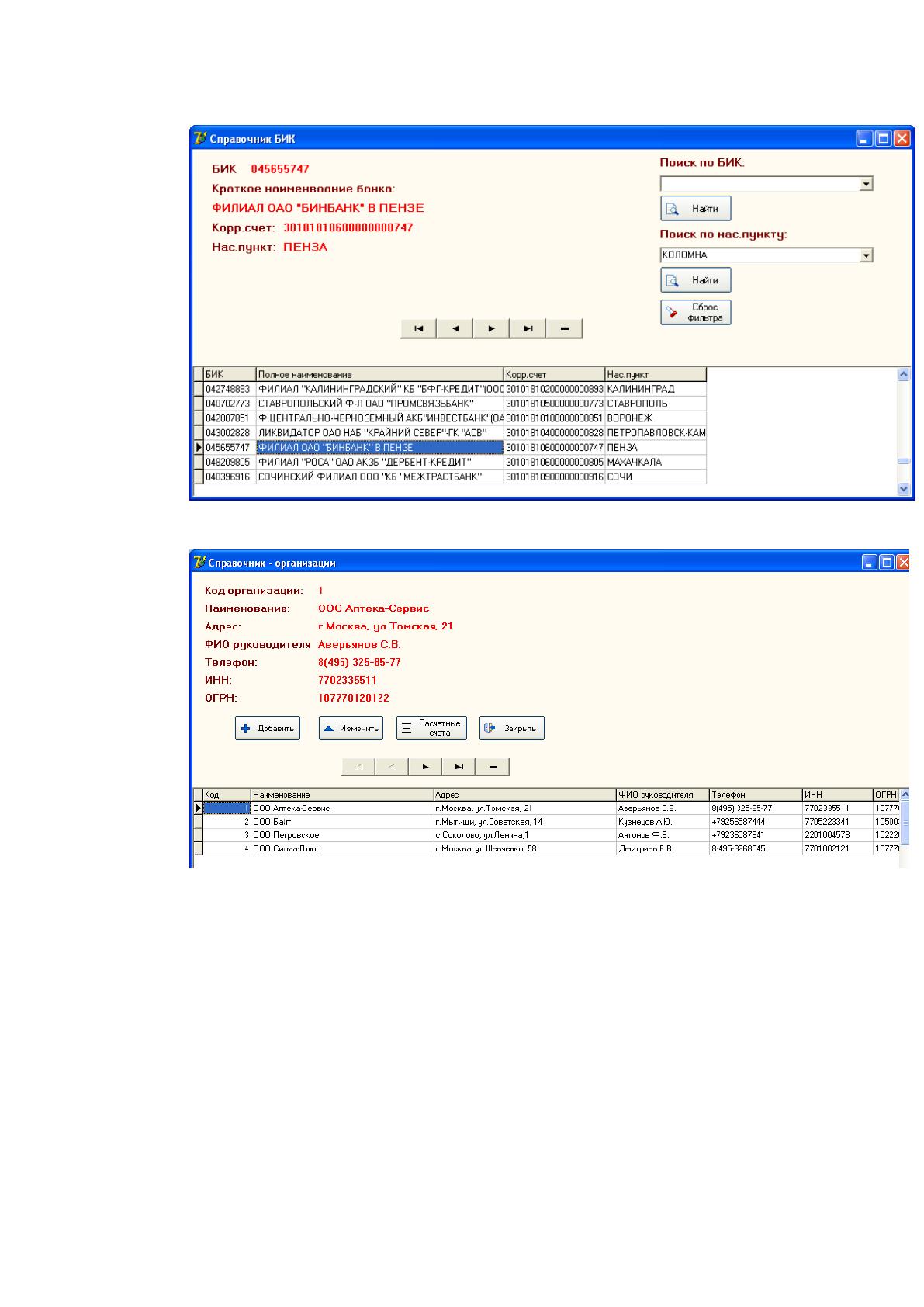

Рис.2.15. Справочник «БИК»
Рис.2.16. Справочник «Организации»
Добавление новой записи в справочник организаций приведено на
рис.2.17. Из режима справочника организаций осуществляется добавление и
удаление расчетных счетов организаций. На рис.2.18 показан режим работы с
расчетными счетами организации.
62

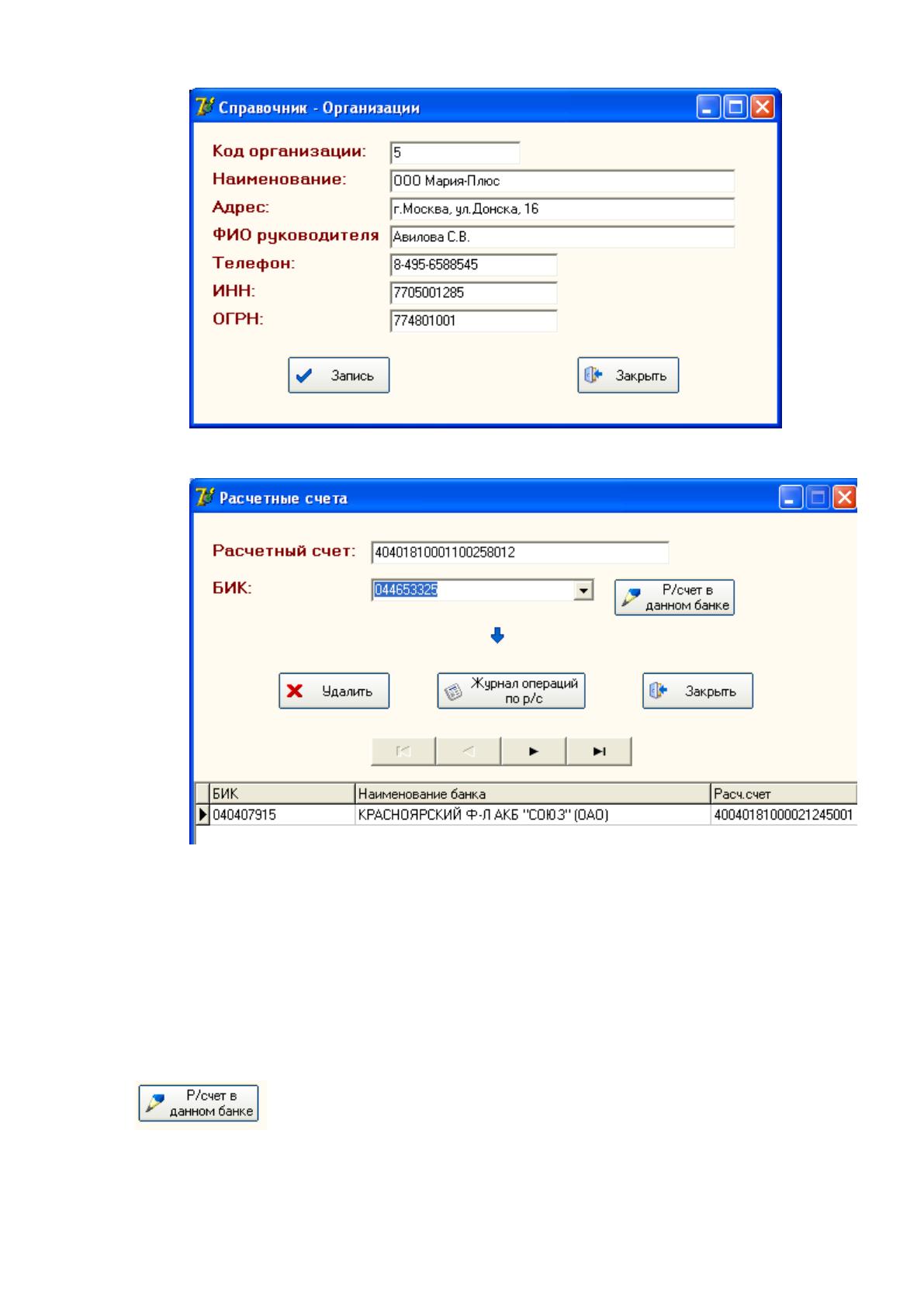

Рис.2.17. Добавление новой записи в справочник организаций
Рис.2.18. Работа с расчетными счетами
Для того, чтобы организации добавить расчетный счет необходимо в
верхней части формы выбрать БИК банка, заполнить поле «Расчетный счет»
и нажать кнопку. Если новый расчетный счет открыт в банке – владельце
системы, то для ускорении поиска по БИК необходимо нажать кнопку
.
Если все сделано правильно, то в окне расчетных счетов появится
новый расчетный счет организации (рис.2.19).
