68
комментарий от подрядчика, время, потраченное на приложение, общая
стоимость работ, выполненные работы, расходуемые комплектующие и
расходные материалы) и удержание. При ведении документа данные
записываются в регистр информации «Реестр выполненных работ».
При выборе подсистемы «Управление запасами» пользователю
необходимо выбрать документ «Закупка компонентов и расходных
материалов» и заполнить все доступные поля документа (поставщик,
компонент и расходные материалы, количество). После этого документ
должен быть проведен, а данные будут записаны в регистр накопления
«Перемещение комплектующих и расходных материалов на складе».
Если ни один из документов перечисленных подсистем не подходит для
пользователя, то ему необходимо вернуться к процессу выбора.
2.4. Описание контрольного примера реализации проекта.
После создания новой информационной базы, откроем ее в режиме
«Конфигуратор».
Одним из наиболее важных объектов метаданных конфигурации
является спавочник. Справочник предназначен для хранения справочной
информации об объектах одного типа и представляет собой список, который
пользователь заполняет на этапе выполнения. Каждый элемент этого списка
может иметь сложную структуру, которая задается на этапе настройки.
Количество каталогов задается на этапе настройки и может быть
произвольным. Использование каталога позволяет избежать многократного
ввода одной и той же информации [10].
В данной информационной системе созданы следующие справочники
(рисунок 2.8-2.12).
Справочник «Виды работ» содержит информацию о видах ремонтных
работ, которые выполняют сотрудники компьютерного центра.
69

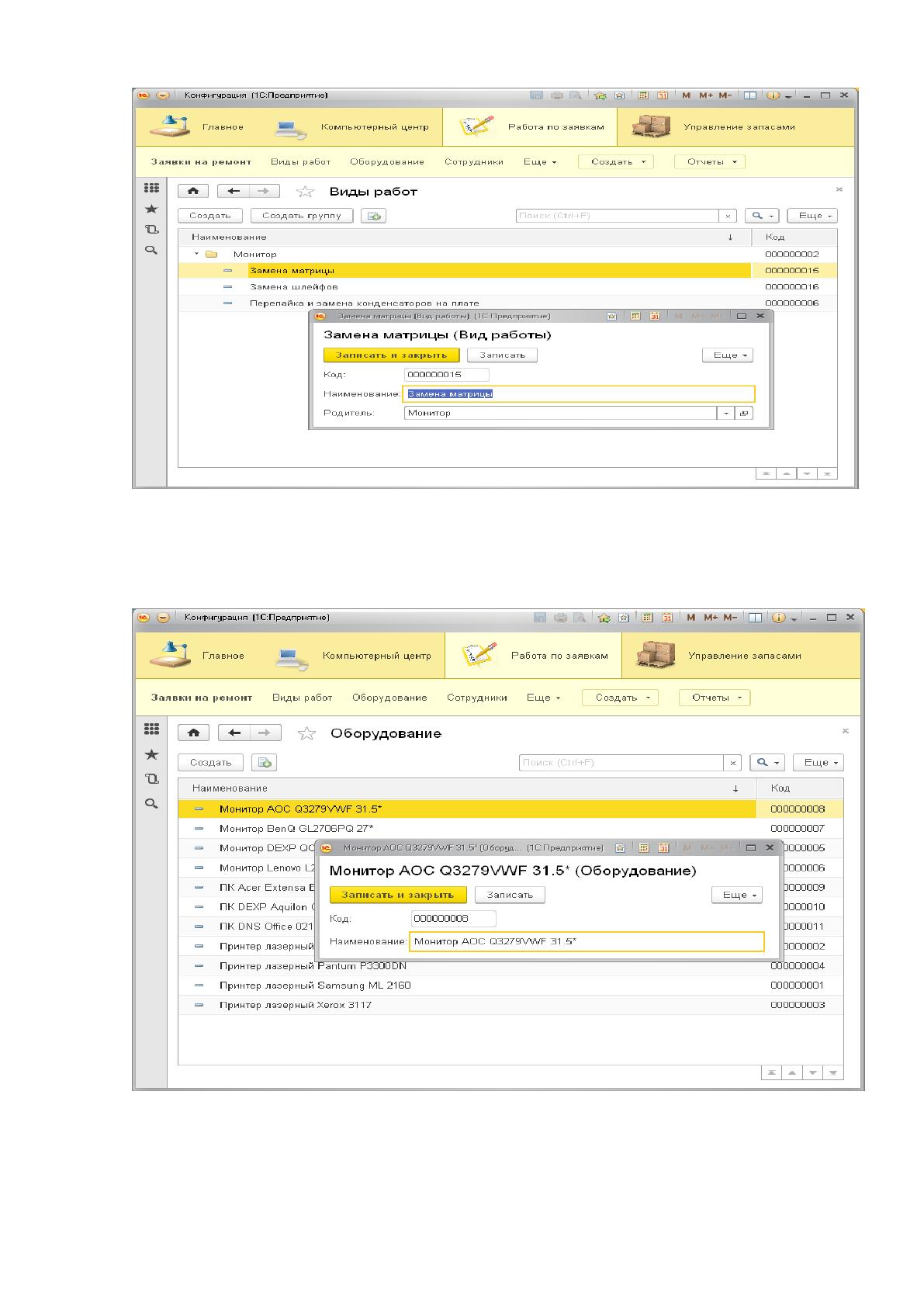

Рисунок 2.8 – Форма справочника «Виды работ»
Справочник «Оборудование» содержит данные об оборудовании,
ремонт которого выполняется в компьютерном центре (рисунок 2.9).
Рисунок 2.9 – Форма справочника «Оборудование»
70
Справочник «Комплектующие и расходные материалы» содержит
данные по материалам, находящимся на складе и используемых для ремонта и
комплектации техники (рисунок 2.10).

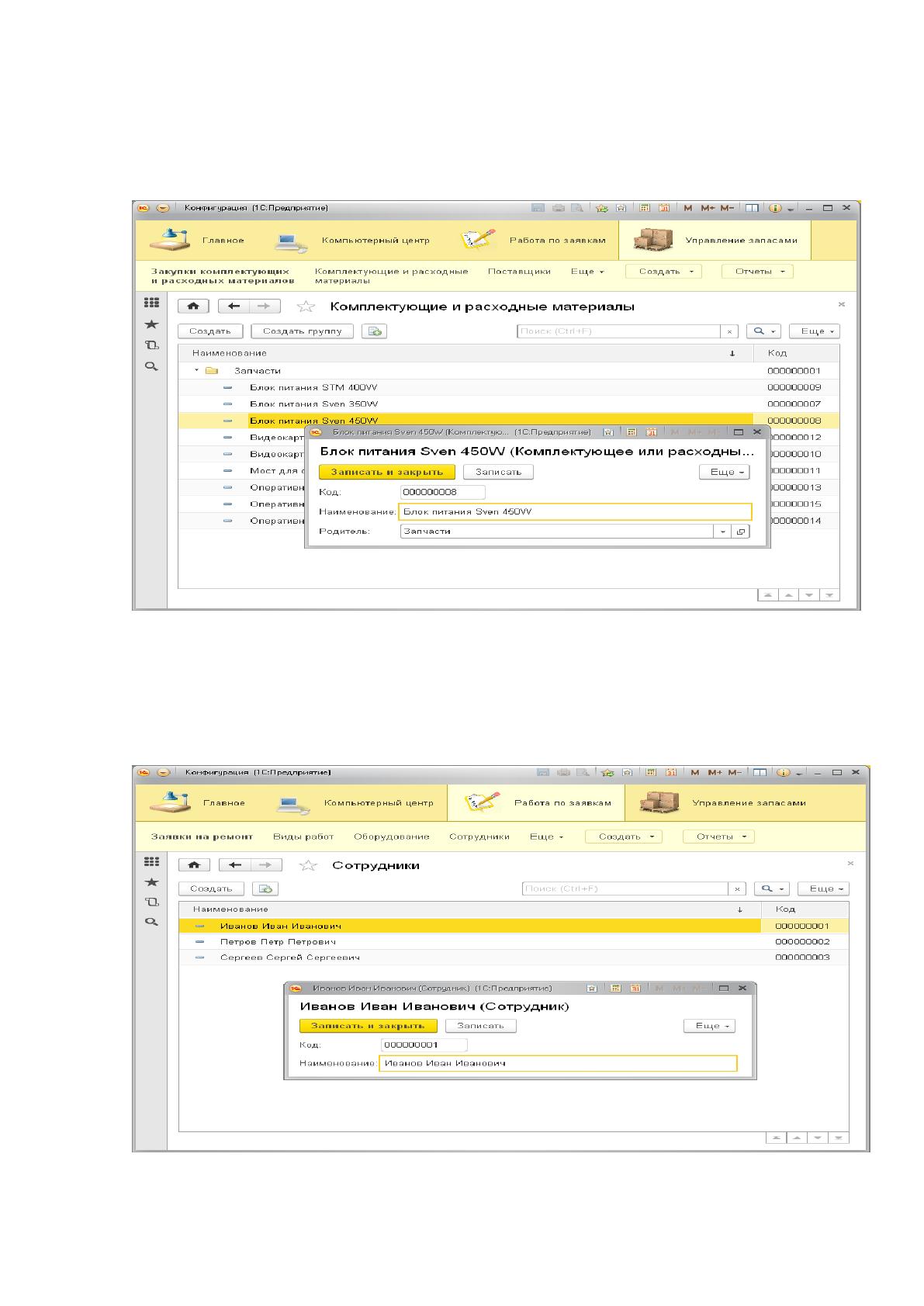

Рисунок 2.10 – Форма справочника «Комплектующие и
расходные материалы»
Справочник «Сотрудники» содержит данные о сотрудниках
компьютерного центра ООО «Скайнет» (рисунок 2.11).
Рисунок 2.11 – Форма справочника «Сотрудники»
71
Справочник «Поставщики» содержит данные о поставщиках
комплектующих компьютерного центра ООО «Скайнет» (рисунок 2.12).

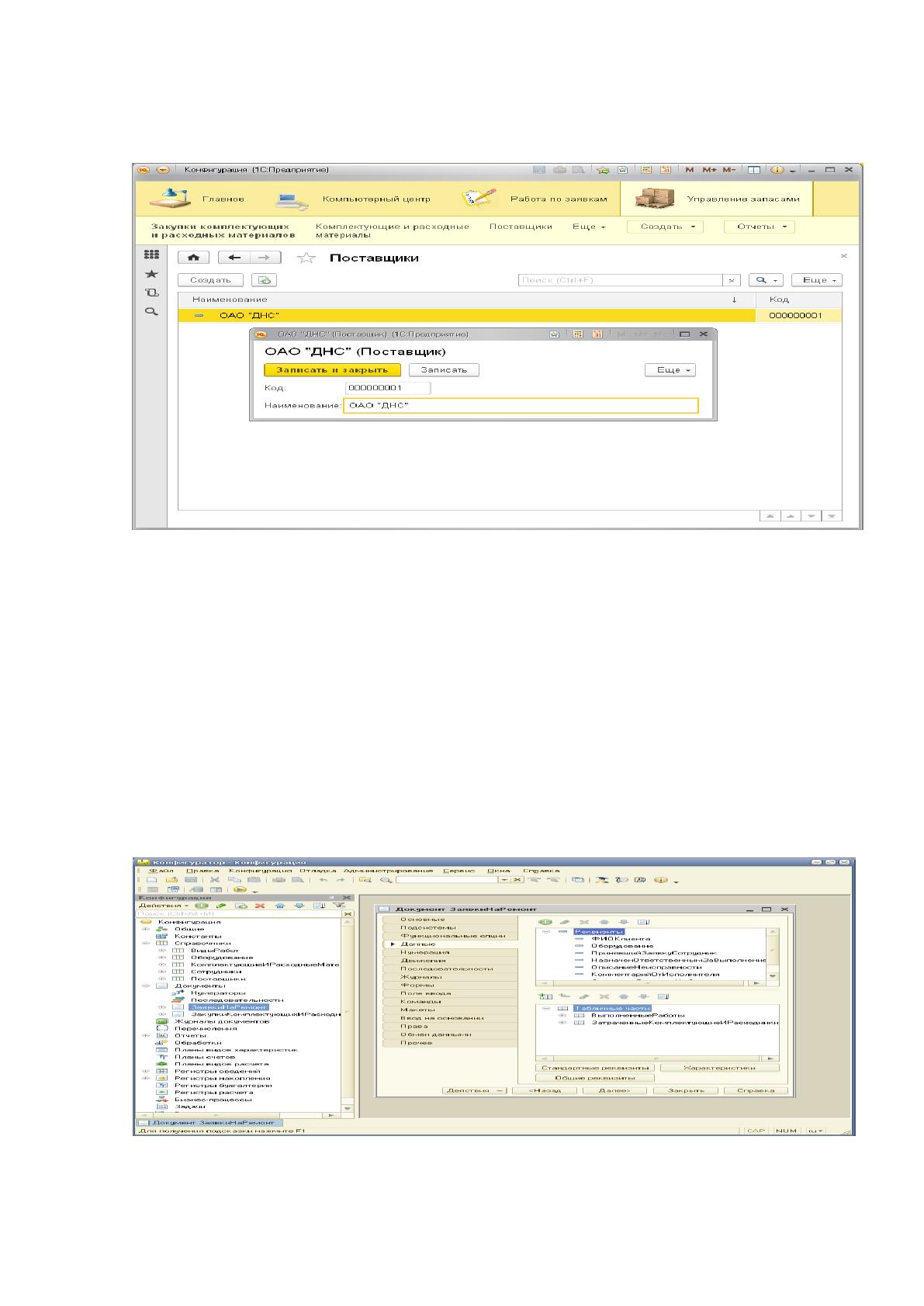

Рисунок 2.12 – Форма справочника «Поставщики»
Учет заявок клиентов компьютерного центра ООО «Скайнет»
в основном состоит из движения документов. В системе «1С: Предприятие»
документ представляет собой тип объекта конфигурации, предназначенного для
отражения событий в экономической деятельности предприятия в системе.
Документ однозначно определяется своим внешним видом, номером и датой.
Дата документа сохраняется в формате «дата и время» с точностью до секунды.
Создание документа в конфигураторе показано на рисунке 2.13.
Рисунок 2.13 – Создание документа в конфигураторе
72
В разработанной информационной системе есть два документа:
В документе «Заявка на ремонт» содержится информация о заявке
на ремонт, данные о клиенте и оборудовании, информация о выполненных
работах и затраченных материалах (рисунок 2.14).

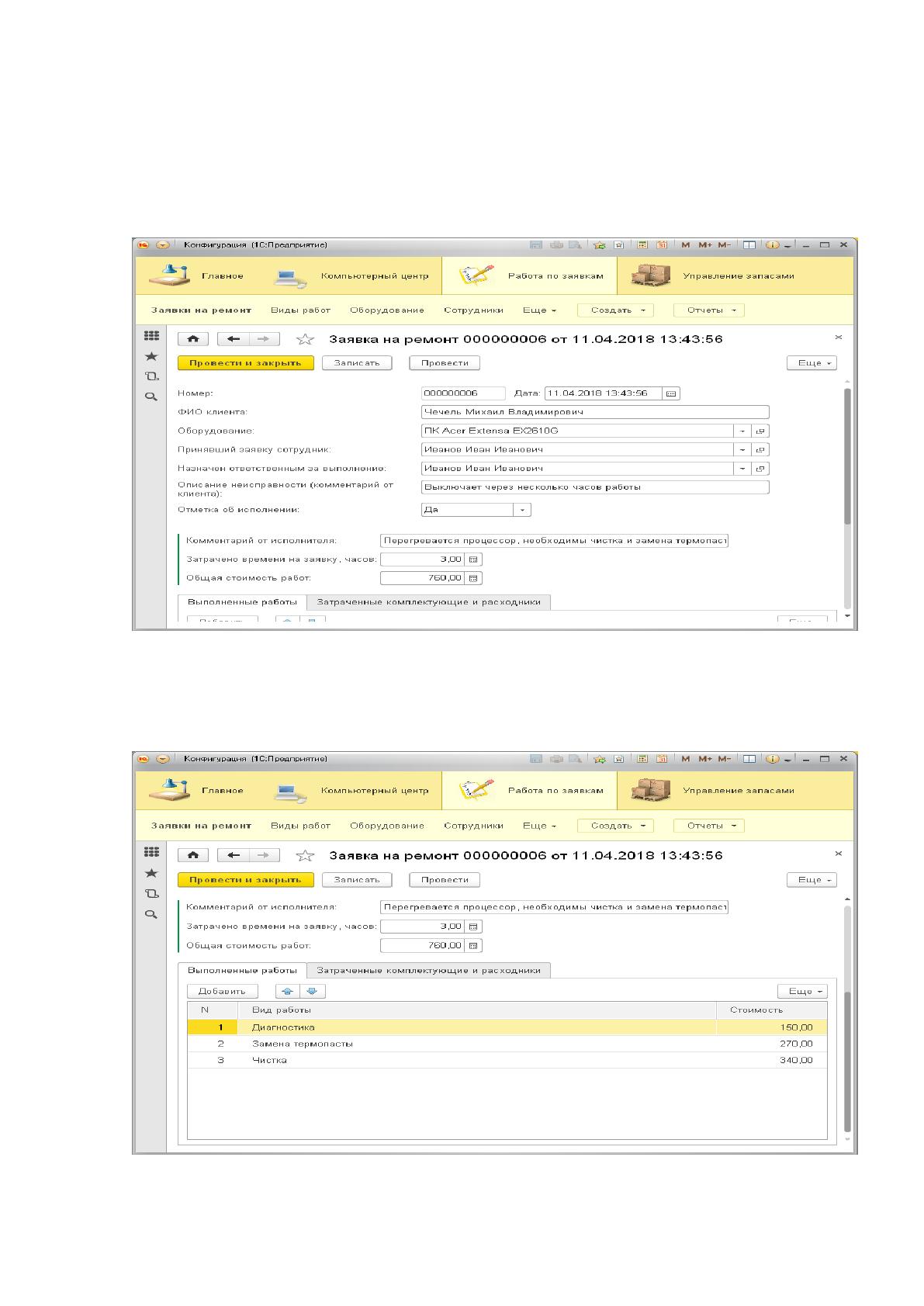

Рисунок 2.14 – Форма документа «Заявка на ремонт»
В документе имеются две табличных части: «Выполненные работы»
и «Затраченные комплектующие и расходники» (рисунок 2.15-2.16).
Рисунок 2.15 – Табличная часть «Выполненные работы»/
73
«Заявка на ремонт»

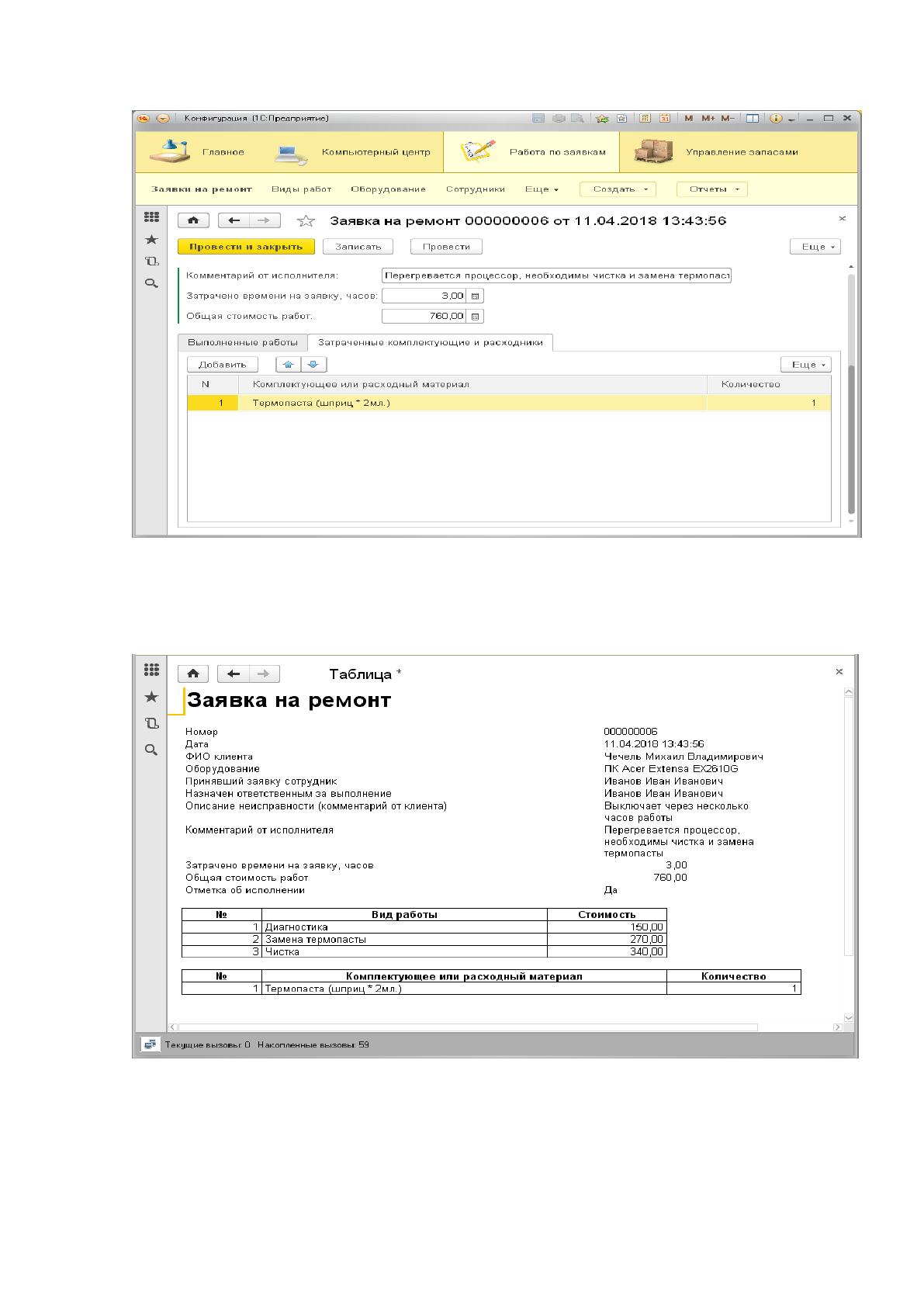

Рисунок 2.16 – Табличная часть «Комплектующие или расходный
материал» документа «Заявка на ремонт»
Для документа «Заявка на ремонт» была создана форма печати (рисунок 2.17).
Рисунок 2.17 – Созданная форма для печати документа «Заявка
на ремонт»
74
В документе «Закупка комплектующих и расходных материалов»
содержится информация о закупаемых у поставщиков материалах
для ремонта техники (рисунок 2.18).

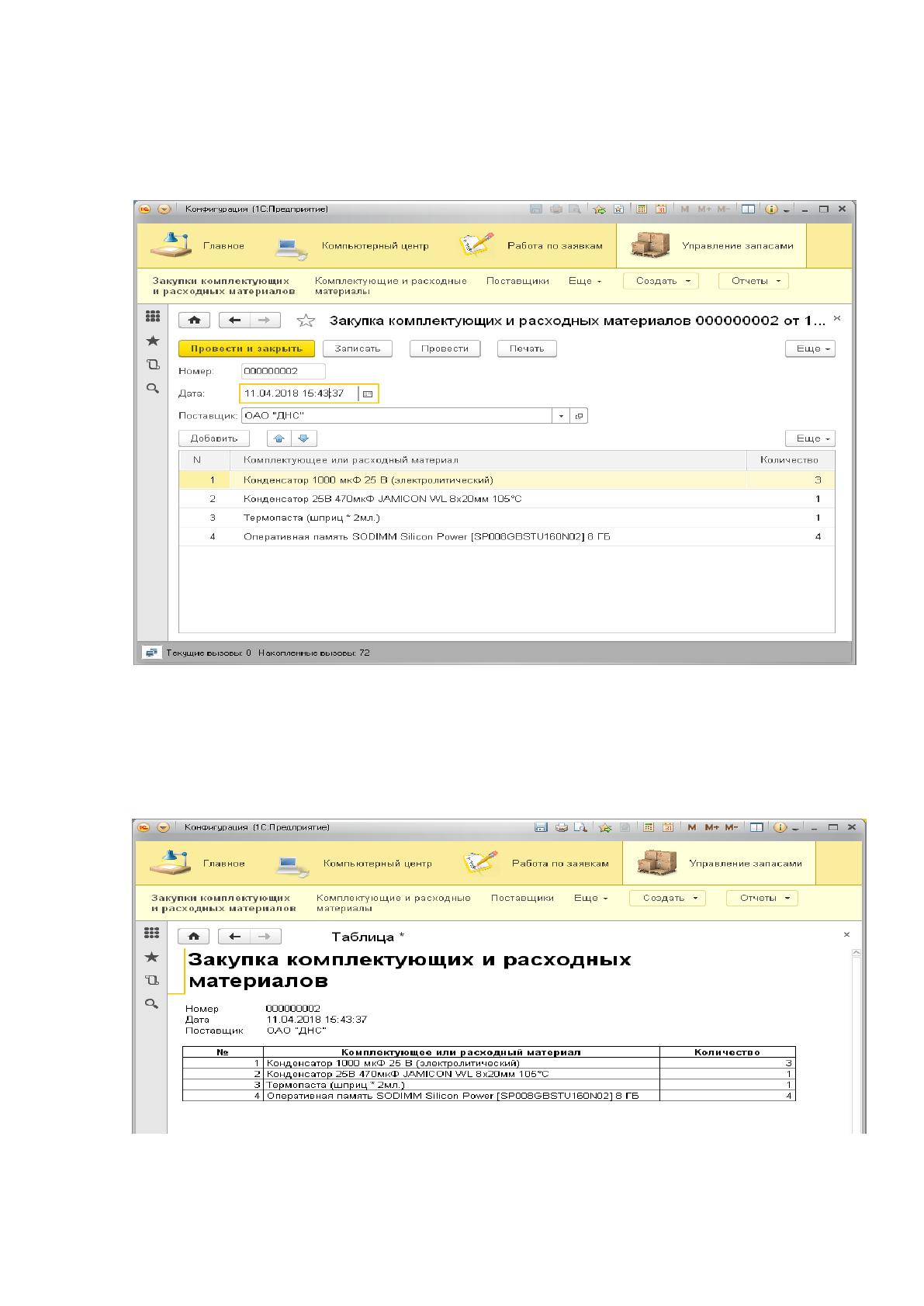

Рисунок 2.18 – Созданная форма для документа
«Закупка комплектующих и расходных материалов»
Для документа «Закупка комплектующих и расходных материалов» также
была создана форма печати (рисунок 2.19).
Рисунок 2.19 – Созданная форма для печати документа
«Закупка комплектующих и расходных материалов»
75
При проводках документов данные записываются в информационные
регистры и регистры накопления.
В информационном регистре информация хранится в разрезе измерений
и периодов. Информация о регистре может быть установлена периодом.
Период необходим для выбора информации из регистра
за определенный промежуток времени (рисунок 2.20).

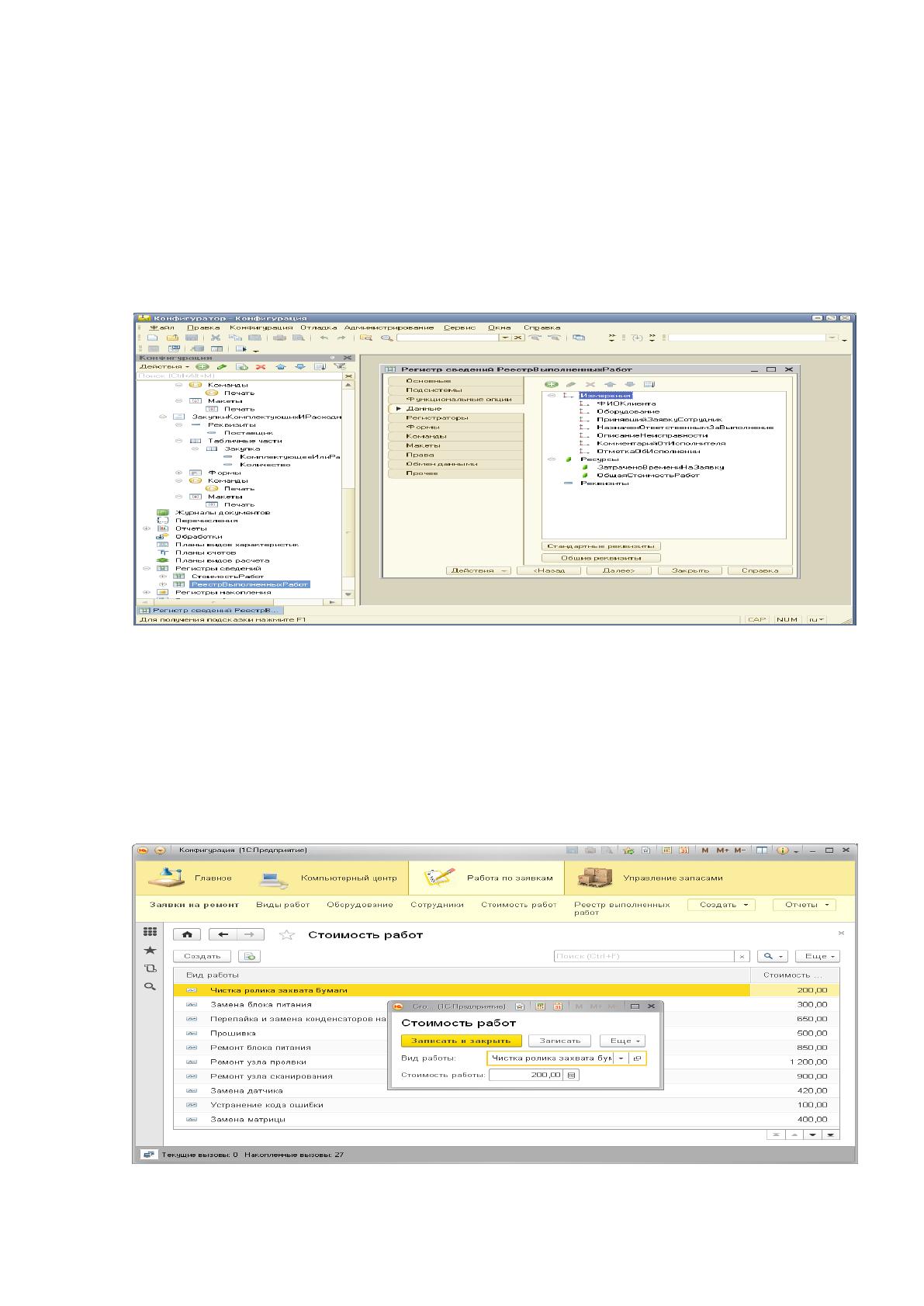

Рисунок 2.20 – Регистр сведений
Стоимость работ указывают в регистре сведений «Стоимость работ»
(рисунок 2.21). Цены с течением времени могут изменяться, а с помощью
созданного регистра можно будет сделать выборку последних актуальных
значений цен.
Рисунок 2.21 – Регистр сведений «Стоимость работ»
76
Регистр накопления - это структурированный набор данных, который
содержит информацию обо всех перемещениях (поступления / расходы или
оборот) выбранных документов. В любом регистре накопления есть
измерения, ресурсы, детали и стандартные реквизиты (рисунок 2.22).

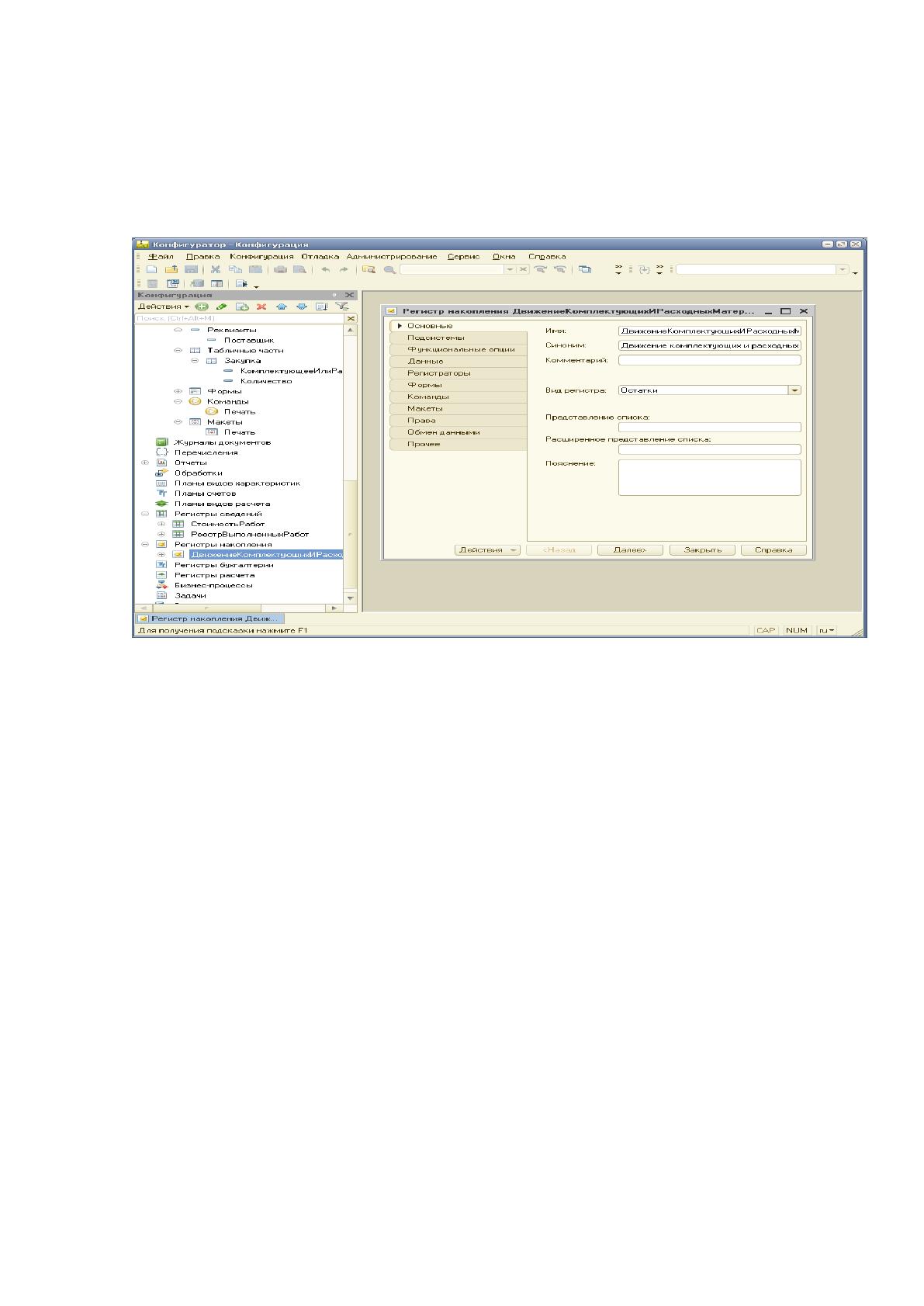

Рисунок 2.22 – Создание регистра накопления
Программный код процедуры перемещения документа через регистры
находится в объектном модуле.
Перечень кодов процедур и функций разрабатываемой информационной
системы представлен в приложении Б.
Для формирования отчетов в системе используется Система
Компоновки Данных (СКД). СКД 1С – это способ написания отчетов в 1С,
который позволяет пользователю настраивать отчет самостоятельно [11].
В системе предусмотрено шесть отчетов. Форма создания отчета
в конфигураторе с помощью СКД представлена рисунке 2.23.
77

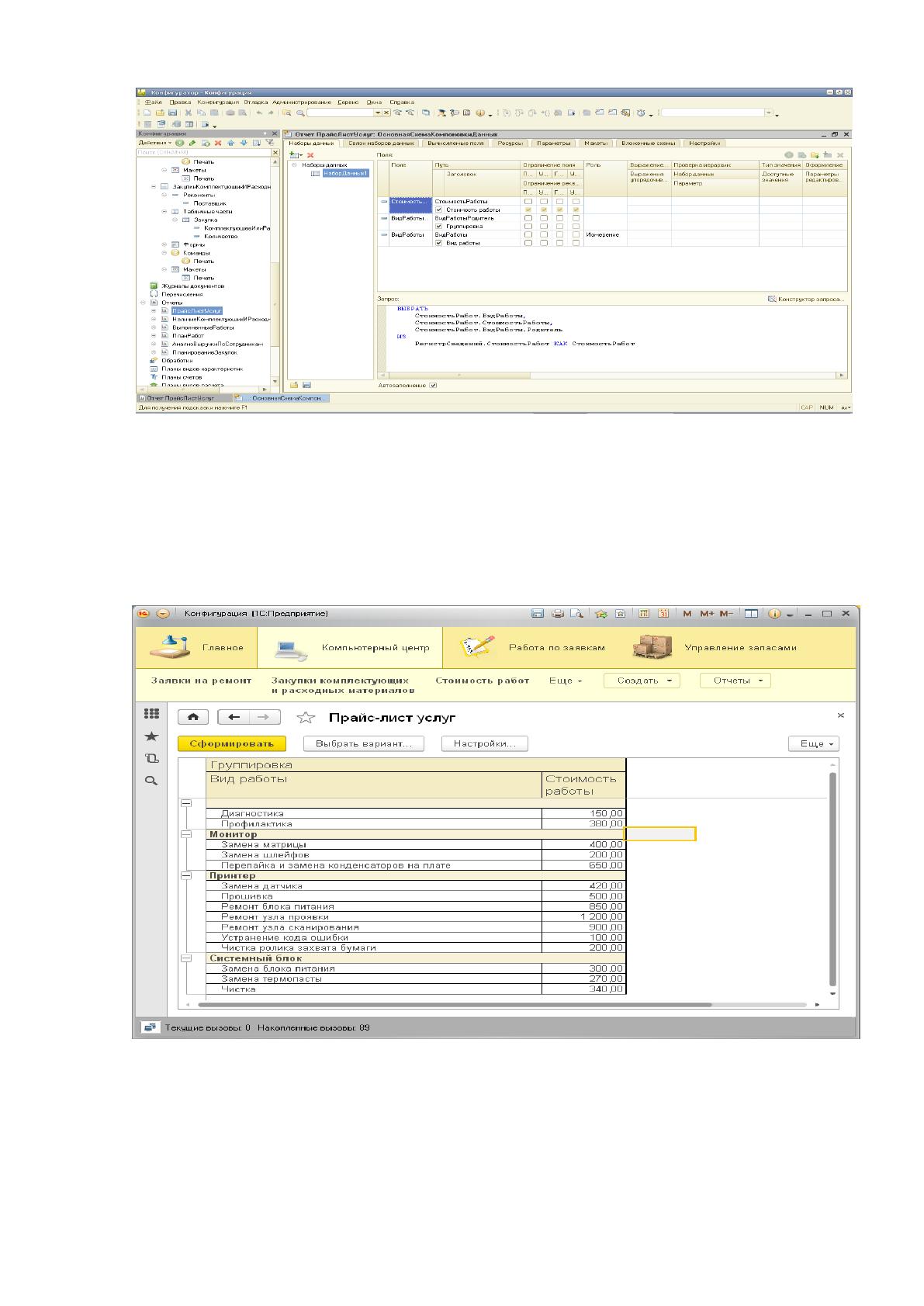

Рисунок 2.23 – Создание отчета «Прайс-лист услуг»
в конфигураторе
В отчете «Прайс-лист услуг» содержится перечень всех услуг,
оказываемых компьютерным центром, актуальная стоимость услуг
(рисунок 2.24).
Рисунок 2.24 – Отчет «Прайс-лист услуг»
В отчете «План работ» содержится перечень выполняемых заявок
на ремонт техники с группировкой по сотрудникам, выполняющим заявки
(рисунок 2.25).
