Коммерческий директор занимается развитием коммерческой
деятельности и совершенствованием логистики, в его подчинении находятся
отдел снабжения, рекламы, маркетинга, отдел сбыта, транспортный отдел и
склад готовой продукции.
Директор по производству ООО «Рост» выполняет функции главного
инженера и контролирует работу планово-производственного отдела,
центрально-диспетчерского бюро и отдела внешней кооперации.
Управление ресурсами, финансовое планирование, оценку
перспективности выпуска ценных бумаг выполняют финансовый отдел, отдел
ценных бумаг и отдел бюджетирования, находящиеся в подчинении у
финансового директора.
Работа административного директора ООО «Рост» направлена на
повышение социальной активности производственного предприятия, усиление
экономической безопасности конфиденциальной информации. Также
административный директор разрабатывает программы по совершенствованию
системы управления персоналом и подготовке персонала к выполнению
производственных задач.
В состав информационно-вычислительного центра входит отдел по
автоматизации и информационному обеспечению, работа которого направлена
на информационное сопровождение производственных процессов и
техническое оснащение компьютерной сети. В своей работе отдел занимается
постоянным совершенствованием систем автоматизации бизнес-процессов,
выполняющих сбор, обработку и формирование отчетов.
К основным функциям отдела информационных технологий ООО
«Рост» относятся:
обеспечение защиты конфиденциальной информации, обрабатываемой
с помощью средств автоматизации;
контроль используемой в структурных подразделениях средств
вычислительной техники, расходных материалов;
36
выполнение работ по оценке информационных потоков и с разработкой
предложений по их совершенствованию;
администрирование информационной системы производственного
предприятия и ее восстановление в случае возникновения атак и ошибок;
администрирование корпоративной сети с настройкой, тестированием
и устранением неполадок в работе серверов и сетевого оборудования;
подготовка предложений по внедрению в деятельность
производственного предприятия программно-аппаратных комплексов;
проведение инструктажа сотрудников структурных подразделений в
вопросах эксплуатации программного и технического обеспечения;
подготовка предложений по закупке новой вычислительной техники
или внедрению новых систем автоматизации.
В состав отдела информационных технологий ООО «Рост» входят
администратор баз данных, системный администратор и программист. К
основным функциям программиста относятся:
разработка алгоритмов, математических моделей и моделей бизнес-
процессов, позволяющих оценить текущий уровень автоматизации
производственного предприятия;
выбор языка программирования для разработки нового
программного обеспечения;
выполнение работ по тестированию, отладке программного
обеспечения и оценке его качества;
разработка инструкции по работе с программным обеспечением для
сотрудников структурных подразделений;
выполнение работ по унификации, типизации вычислительных
процессов;
участие в работах по техническому обслуживанию и ремонту
сетевого оборудования с целью предупреждения сбоев и повышения качества
его использования.
37
В настоящее время в производственных процессах ООО «Рост»
используется АСУТП TETRA, которая включает в свой состав SCADA-систему
для визуализации выполняемых на предприятии технологических процессов.

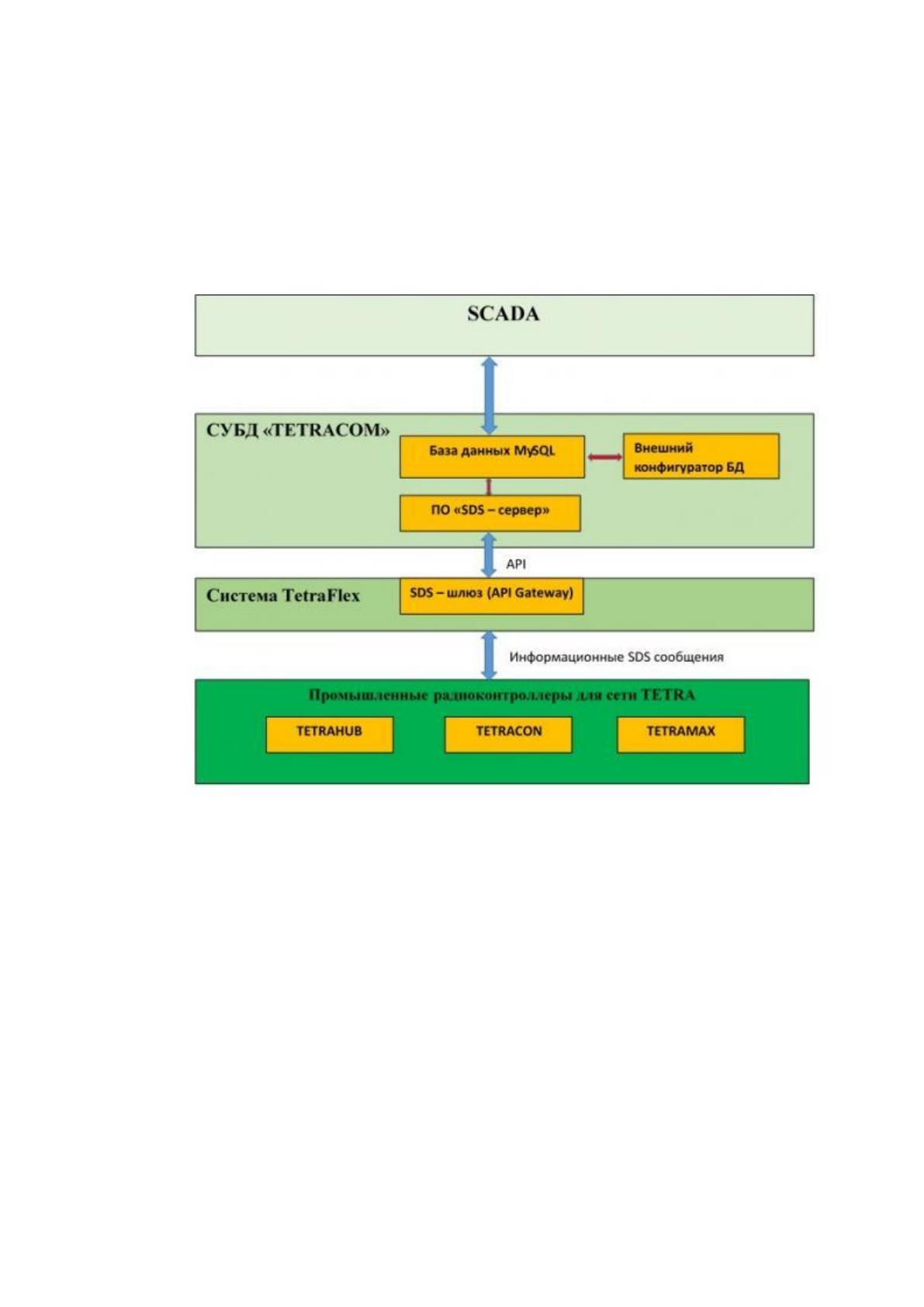

Архитектура АСУ ТП TETRA приведена на рисунке 13.
Рисунок 13. Архитектура АСУТП TETRA
Как видно из рисунка 13, в состав автоматизированной системы
управления технологическими процессами TETRA входит SCADA-система,
которая подключена к системе управления базами данных TETRACOM.
В состав системы управления базами данных TETRACOM входит база
данных MySQL, специализированное программное обеспечение SDS-server и
внешний конфигуратор, позволяющий обрабатывать запросы [37].
Система управления базами данных TETRACOM подключена к системе
TetraFlex, представленной в виде SDS-шлюза, имеющего API-интерфейс.
38
Система TetraFlex обрабатывает информацию с радиоконтроллеров и передает
ее в СУБД TETRACOM, а затем в SCADA- систему.
Для выполнения трехмерного моделирования специалисты ООО «Рост»
используют программу КОМПАС-3D v18, которая позволяет ускорить
процессы разработки моделей для производства металлоконструкций и изделий
из металлопластика и поддерживает современные технологии.
Используя программу КОМПАС-3D v18 и современные технологии
проектирования, специалисты осуществляют проектирование изделий
различной сложности. В состав системы для проектирования КОМПАС-3D
входят инструменты для выполнения классического твердотельного
моделирования, создания листовых деталей с использованием инструментов,
подсечек, вырезов, изгибов и штамповки [38].

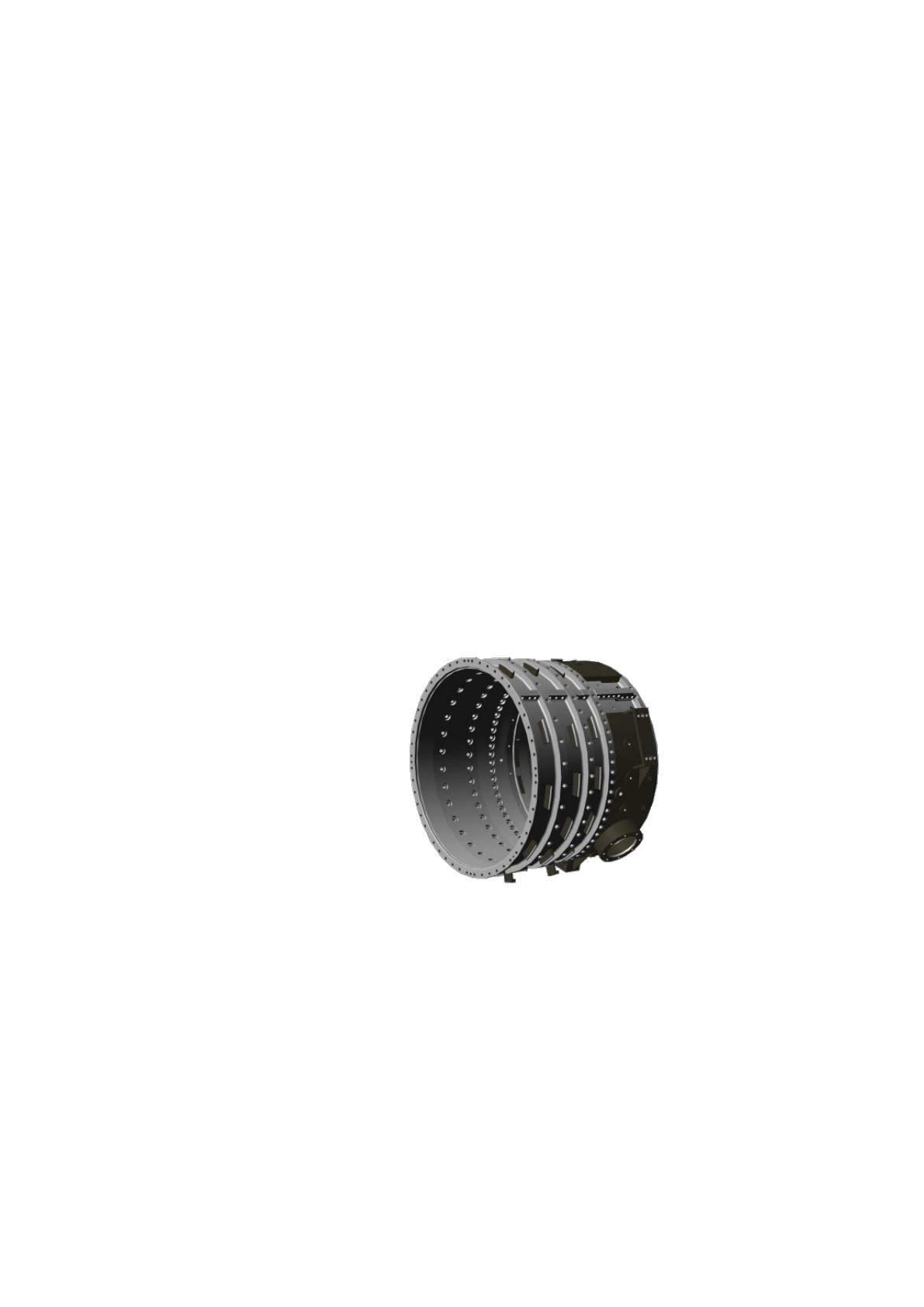

Пример создания модели в программе КОМПАС-3D v18 приведен на
рисунке 14.
Рисунок 14. Пример создания модели в программе КОМПАС-3D v18
Также существует возможность проектирования деталей со сложной
геометрией при выпуске изделий из стеклопластика с отображением вариантов
построения сложных поверхностей. Для проектирования сложных
поверхностей специалисты ООО «Рост» используют такие процессы, как
выдавливание, вращение, перемещение по точкам в сети кривых.
После разработки 3D-модели ведется подготовка спецификаций на
каждую сборочную единицу и разработанный чертеж. Использование системы
39
автоматического проектирования КОМПАС-3D позволяет специалистам
подготавливать проектную документацию, соответствующую стандартам
СПДС и ЕСКД.
Отличительной особенностью системы проектирования КОМПАС-3D
является поддержка технологии MID (Model In Drawing), основанной на
объектно-ориентированном подходе и возможности создания 2D- и 3D-
моделей.
2.2. Анализ информационной системы предприятия

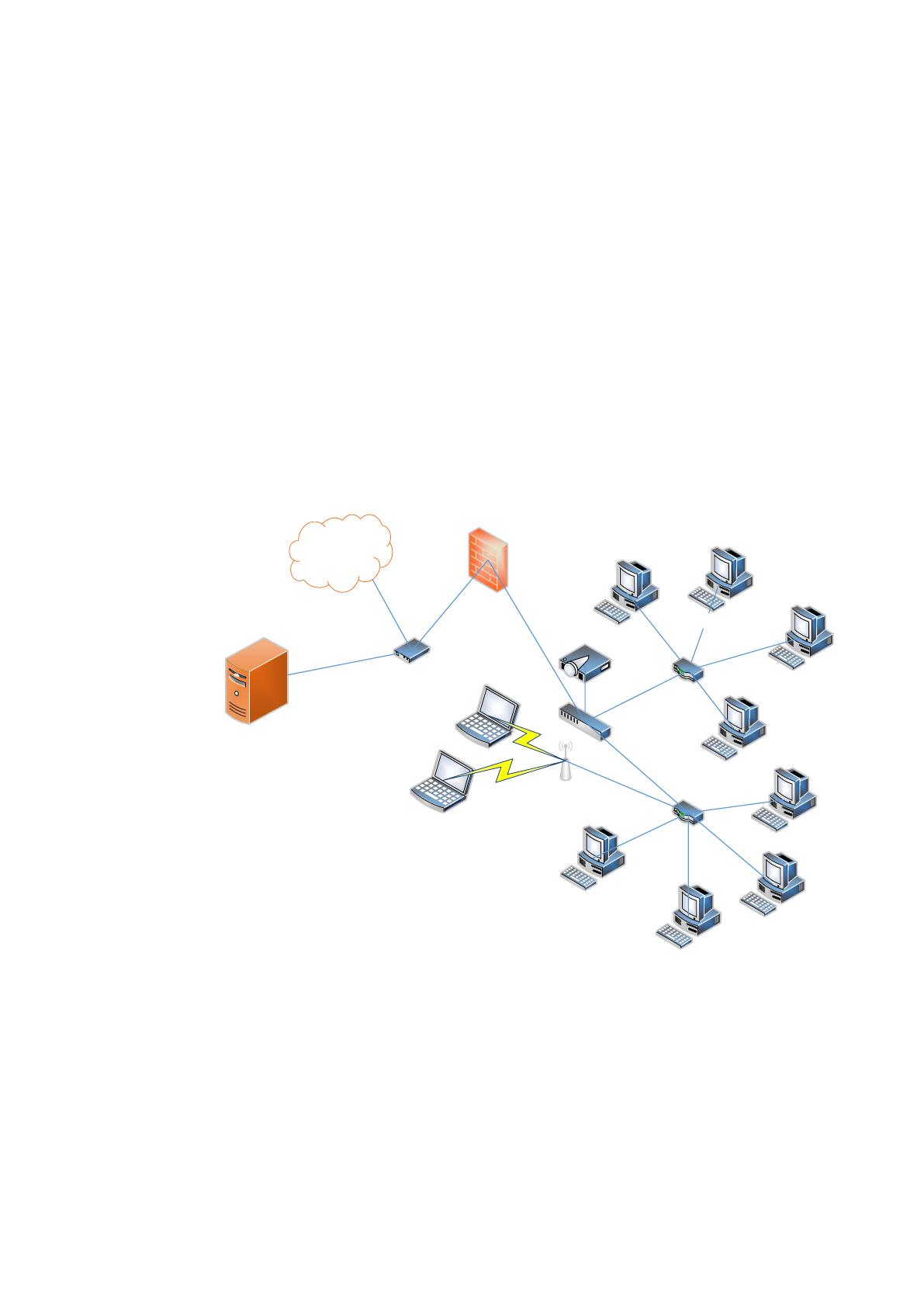

В состав информационной системы ООО «Рост» входит компьютерная
сеть, схема которой приведена на рисунке 15.
Сервер
HP ProLiant BL460c Gen10
Роутер
Huawei B315
Интернет
Межсетевой экран
ZyXEL USG 110
MXP i3-8100
MXP i3-8100
MXP i3-8100
MXP i3-8100
MXP i3-8100
MXP i3-8100
MXP i3-8100
MXP i3-8100
Точка доступа
Mikrotik hAP ac2
Cisco DX70
Рисунок 15. Схема компьютерной сети ООО «Рост»
В компьютерной сети ООО «Рост» применяется сервер HP ProLiant
BL460c Gen10, который относится к высокопроизводительным серверам,
позволяющим обрабатывать данные с высокой скоростью.
В состав сервера входит высокопроизводительный 4-ядерный процессор
Intel Xeon 5120, поддерживающий работу с частотой 2200 МГц. Для передачи
40
данных в состав сервера входит сетевая карта, обеспечивающая скорость
передачи данных 10 Гбит/с.
Для передачи данных через сеть Интернет в компьютерной сети ООО
«Рост» применяется роутер Huawei B315, включающий в свой состав
встроенный модем 4G LTE Cat4, обеспечивающий пропускную способность до
150 Мбит/с. В состав маршрутизатора входит USB-порт, позволяющий
подключать сетевые принтеры, файловое и мультимедийное хранилище.
Роутер обеспечивает скорость передачи данных по компьютерной сети
1000 Мбит/с. В его состав 1 разъём WAN и 1 разъём LAN. К роутеру Huawei
B3 155s с подключён межсетевой экран ZyXEL USG 110, имеющий
пропускную способность 1,6 Гбит/с. В состав межсетевого экрана входит
Антивирус, работающий со скоростью 450 Мбит/с.
Межсетевой экран ZyXEL USG 110 поддерживает одновременно 150000
сессий и включает в свой состав до 100 VPN-туннелей и 1 консольный порт
[39].
К межсетевому экрану подключен коммутатор TP-Link TL-SG1024D,
поддерживающий стандарты IEEE 802.3, 802.3u, 802.3ab и 802.3x. В состав
коммутатора входит 24 разъёма RJ-45 и 24 порта LAN со скоростью передачи
данных 1000 Мбит/с.
К коммутатору подключены беспроводные маршрутизаторы и точка
доступа. Точка доступа Mikrotik hAP ac2 поддерживает стандарт беспроводной
связи 802.11 a/b/g/n/ac и может работать на частотах 2,4 и 5 ГГц. Защита точки
доступа обеспечивается поддержкой технологии MIMO, а также стандартов
WEP, WPA, WPA2 и 802.1x. Точка доступа может работать в режиме моста и
обеспечивать скорость 1000 Мбит/с. В состав точки доступа входят внутренние
антенны с коэффициентом усиления 4 x 2.5 dBi.
Для управления точкой доступа можно использовать web-интерфейс.
Точка доступа подключена к беспроводному маршрутизатору Archer C1200,
поддерживающего технологию 802.11ac.
41
Скорость передачи данных беспроводного маршрутизатора составляет
1000 Мбит/с, а по беспроводному сегменту 300 Мбит/с. Защита беспроводного
маршрутизатора обеспечивается стандартами WEP, WPA, WPA2, WPS.
На рабочих местах специалистов ООО «Рост» установлены офисные
компьютеры MXP i3-8100, производительность которых обеспечивается
процессором Intel Core i3-8100. В состав персонального компьютера входит
оперативная память объемом 8 Гбайт, жесткий диск на 1 Тбайт, видеокарта
Intel HD Graphics и блок питания мощностью 500 Вт.
Для печати документов в ООО «Рост» применяется сетевой лазерный
принтер HP Color LaserJet Pro M254, обеспечивающий скорость печати
документов 21 страница в минуту. В состав лазерного принтера входит точка
WI-FI.
Для проведения совещаний в ООО «Рост» применяется система
видеоконференцсвязи Cisco DX70CP-DX70-W-NR-K9. Система
видеоконференцсвязи позволяет провести видеоконференцсвязь с высоким HD-
качеством. В состав системы входят IP-телефоны, зарегистрированный в Cisco
UCM, аудиосистема, четырехдюймовый экран и сенсорный экран [40].
В состав программного обеспечения системы видеоконференцсвязи
Cisco DX70 входит собственная операционная система Security Enhanced
Android, а также специальная программа для поддержки нескольких профилей
Cisco Extension Mobility.
Для передачи данных по компьютерной сети применяется кабель витая
пара категории 5e. Экран кабеля выполнен из FTP-экрана фольги и имеет
оболочку PVC.
В деятельности предприятия применяется облачная серверная
операционная система Windows Server 2016 Standard. Серверная операционная
система включает в свой состав средства визуализации, программно-
определяемый центр обработки данных.
Отличительными особенностями серверной операционной системы
Windows Server 2016 являются [41]:
42
поддержка технологии Advanced Multi-layer Security, позволяющей
реализовать многоуровневую безопасность, своевременно предотвратить атаки
и реагировать на новое вредоносное программное обеспечение со стороны сети
Интернет;
поддержка технологии Software-defined Datacenter, позволяющих
масштабировать данные в облачной среде и тем самым повысить
производительность сервера обработки данных.
интеграция с облачной платформой приложений Cloud-ready
Application Platform, которая позволяет развертывать и запускать приложения в
локальной сети и поддерживает интеграцию с облачной операционной
системой Microsoft Azure.
В своей работе специалисты ООО «Рост» используют контейнеры
Hyper-V, позволяющие упростить управление сетями, а также сервер Nano
Server для создания образов и управления гостевыми виртуальными машинами.
В состав серверной операционной системы Windows Server 2016 входят
службы для удаленных рабочих столов, которые позволяют получить допуск к
базе данных SQL Azure, службе сертификатов Active Directory, включающей в
свой состав закрытые и открытые ключи, средства криптозащиты, работающие
в доверенном платформе на модуле.
В процессах управления и автоматизации специалисты ООО «Рост»
используют службу Windows PowerShell 5.0, расширяющую возможности
комплексного управления информационными ресурсами.
Кроме этого серверная операционная система Windows Server 2016
поддерживает функции маршрутизации трафика и зеркалирования данных. Это
позволяет специалистам ООО «Рост» динамически сегментировать и
обеспечивать защиту рабочих нагрузок, как в физической, так и в виртуальной
среде.
Повышение производительности передачи данных обеспечивается за
счёт поддержки серверной операционной системой технологии TCP Fast Open
(TFO), которая сокращает время на установку соединений и позволяет
43
передавать большие объемы трафика. Функции защиты в серверной
операционной системе реализованы за счет поддержки технологий
безопасности, таких как Just Enough Administration, Credential Guard и
поддержкой функции экранирования виртуальных машин.

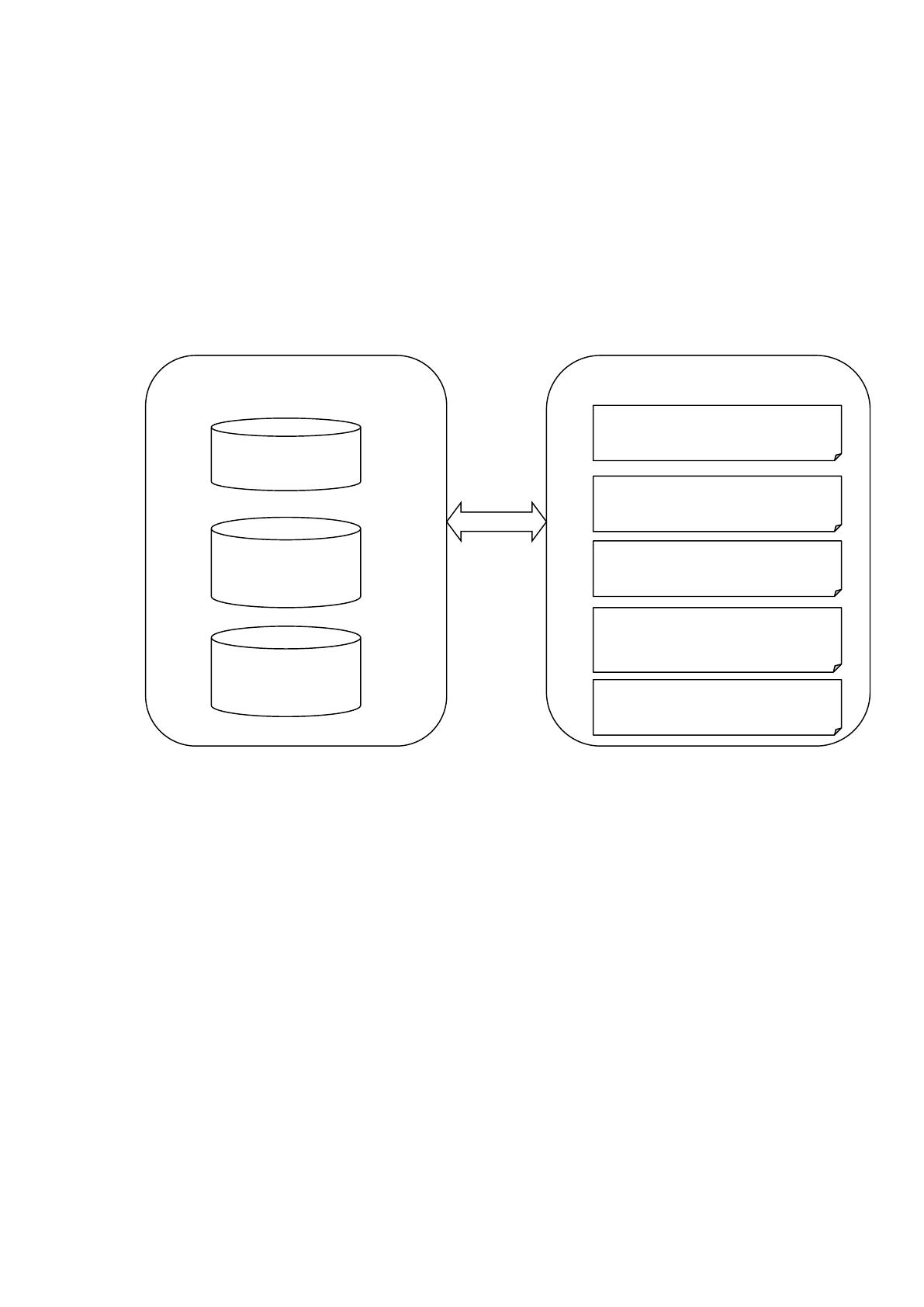

Схема программной архитектуры информационной системы ООО
«Рост» приведена на рисунке 16.
Рисунок 16. Схема программной архитектуры информационной
системы ООО «Рост»
На рабочих станциях специалистов установлена операционная система
Microsoft Windows 10, которая поддерживает работу в облачной среде, а также
с мобильными приложениями. Она включает обновлённый браузер Microsoft
Edge и различные утилиты для обслуживания рабочих станций [42].
В настоящее время ООО «Рост» использует MES-систему, которая
разработана специалистами отдела информационных технологий.
MES-система ООО «Рост» позволяет реализовать следующие функции:
вводить и редактировать исходные данные с рабочего места
технолога;
Windows Server
2016
Windows 10
MES-система
ООО «Рост»
MES-система ООО «Рост»
САПР Компас 3D 18
1C:
Управление
предприятием
1С: Управление
предприятием
Антивирусная программа
Kaspersky Total Security
Система
Форпост 2.0
Система Форпост 2.0
44
производить автоматический расчет расписания по различным
критериям в системе оперативного планирования;
корректировать расписание с определённого момента времени в
подсистеме оперативного планирования.
MES-система ООО «Рост» также включает подсистему диспетчерского
контроля, в которой существует возможность представления результатов в виде
диаграммы Ганта, выделение цветом текущего заказа.
Дополнительные возможности для специалистов ООО «Рост» создаёт
модуль документирования результатов, в котором существует возможность
создания типовых форм документов и автоматизации стоимостных расчётов.
MES-система ООО «Рост» включается в состав отдельный модуль для
автоматизации места начальника производственного цеха.
Для принятия управленческих решений в ООО «Рост» используется
ERP-система 1С: Управление предприятием, которая повышает эффективность
управления производственными процессами, усиливают взаимодействие с
поставщиками, деловыми партнерами и покупателями.
В деятельности предприятия для защиты от вирусов и атак со стороны
сети Интернет применяется антивирусная программа Kaspersky Total Security,
которая включает в состав модули для защиты конфиденциальной информации
при осуществлении транзакций через сеть Интернет.
В состав антивирусной системы входят модули, позволяющие
контролировать систему защиты операционной системы, синхронизировать
работу проверки паролей на любых устройствах.
В производственных процессах ООО «Рост» применяется система
обнаружения атак Форпост 2.0 [43].
К основным задачам системы обнаружения атак «Форпост» относится
автоматическое выявление получений несанкционированного доступа к
автоматизированной системе предприятия с блокировкой выявленных атак и
угроз.
