43
№
п/
п
Наименование
кодируемого множества
объектов
Значность кода
Система
кодирован
ия
Вид
классификатора
ХХХХХ
порядковая
6
Код продажи
ХХХХХХ
порядковая
локальный
7
Код склада
ХХ
порядковая
локальный
8
Код задания
ХХХХ
порядковая
локальный
Описание систем классификации и кодирования.
Код поставщика. Длина кода ХХХ, где ХХХ – порядковый номер
поставщика.
Код заказа. Длина кода ХХХ ХХХХХ, где ХХХ – порядковый номер
поставщика, ХХХХХ – порядковый номер заказа, отправленный данному
поставщику.
Код товара. Длина кода ХХХХХ, где ХХХХХ – порядковый номер
товара в классификаторе.
Код клиента. Длина кода ХХХХ, где ХХХХ – порядковый номер
клиента.
Код заявки. Длина кода ХХХХ ХХХХХ, где ХХХХ – код клиента,
ХХХХХ порядковый номер заказа, соответствующий данному клиенту.
Код продажи. Длина кода ХХХХХХ, где ХХХХХХ – порядковый
номер продажи.
Код склада. Длина кода ХХ, где ХХ – порядковый номер склада.
Код производственного задания. Длина кода ХХХХ, где ХХХХ –
порядковый номер задания.
Кодирование — это процесс присвоения условных обозначений
объектам и классификационным группам по соответствующей системе
кодирования. В нашей информационной системе используется порядковая
система кодирования. Порядковая система - это последовательное
44
присвоение каждому объекту кодируемого множества номера его порядка,
т.е. в присвоении цифр натурального ряда в порядке расположения объектов.
Этот порядок может быть случайным или определяться после
предварительной группировки объектов, например, по алфавиту.
Нормативно-справочная информация в автоматизированных системах
представляет собой ядро единого информационного пространства
предприятия (организации), включающее в себя набор справочников,
словарей, классификаторов, стандартов, регламентов, используемых
в деятельности предприятия. В разрабатываемой ЭИС в качестве
нормативно-справочной информации используются внутренние правила
и перечень реализуемой продукции.
Определим ключевые сущности информационной системы
по управлению Интернет-магазином операций и их свойства.
Таблица 2.2
Справочник «Поставщики»
Наименование поля
Тип данных
Размер поля
1
2
3
Код поставщика
Числовой
Целое
Наименование
Текстовый
40
ИНН
Текстовый
15
Адрес
Текстовый
50
Телефон
Текстовый
15
ФИО руководителя
Текстовый
40
Таблица 2.3
Справочник «Клиенты»
Наименование поля
Тип данных
Размер поля
1
2
3
Код клиента
Числовой
Целое
Наименование
Текстовый
40
45
ИНН
Текстовый
15
Адрес
Текстовый
50
Телефон
Текстовый
15
ФИО руководителя
Текстовый
40
Наименование
Текстовый
40
Таблица 2.4
Журнал заявок поставщикам
Наименование поля
Тип данных
Размер поля
1
2
3
Код заявки
Числовой
Длинное целое
Код поставщика
Числовой
Длинное целое
Дата
Дата
Признак исполнения
Логический
Код товара
Числовой
Длинное целое
Количество
Числовой
Целое
Цена
Денежный
Таблица 2.5
Журнал заказов клиентов на поставку продукции
Наименование поля
Тип данных
Размер поля
1
2
3
Код заказа
Числовой
Длинное целое
Код клиента
Числовой
Длинное целое
Дата
Дата
Признак исполнения
Логический
Код товара
Числовой
Длинное целое
Количество
Числовой
Целое
Цена
Денежный
46
Таблица 2.6
Справочник «Товары»
Наименование поля
Тип данных
Размер поля
1
2
3
Код товара
Числовой
Длинное целое
Наименование
Текстовый
50
Единица измерения
Дата
Таблица 2.7
Журнал продаж
Наименование поля
Тип данных
Размер поля
1
2
3
Код операции
Числовой
Длинное целое
Код товара
Числовой
Длинное целое
Код клиента
Числовой
Длинное целое
Дата
Дата
Цена
Денежный
Количество
Числовой
Целое
ФИО специалиста
Текстовый
50
Таблица 2.9
Журнал заказов клиентов
Наименование поля
Тип данных
Размер поля
1
2
3
Код заказа
Числовой
целое
Дата
Дата
Контрольная дата
Дата
Клиент
Текстовый
100
Продукция
Текстовый
100
47
Количество
Числовой
целое
Признак исполнения
Числовой
целое
Таблица 2.10
Журнал заданий
Наименование поля
Тип данных
Размер поля
1
2
3
Код задания
Числовой
целое
Код заказа
Дата
Отдел
Текстовый
50
Дата исполнения
Дата
2.2.3. Характеристика результатной информации
Результатной информацией в разрабатываемой ЭИС являются
приходная накладная, заявка поставщикам, маршрутный лист, товарно-
транспортная накладная.
Приходная накладная включает в себя необходимые показатели
для складского учета: наименование организации, ее ИНН, наименование
склада, а также наименование, единицы измерения, количество и сумму
поступления каждого товара и ответственных его за передачу и хранение
лиц.
Заявка поставщикам содержит название поставщика с его реквизитами,
наименование товара, количество единиц товара.
Товарно-транспортная накладная содержит дату документа,
наименование и адрес отправителя и перевозчика, указание места, даты
принятия груза и места, предназначенного для его доставки, наименование и
адрес получателя и т.д.
48
Свод по заявкам поставщикам содержит: наименование товара,
количество заказанного товара, признак исполнения.
Аналитический отчет содержит информацию: наименование
продукции, количество реализованной продукции, цена реализации.
Таблица 2.9
Структура выходного документа «Приходная накладная»
Наименование поля
Тип данных
Размер поля
1
2
3
Наименование организации
Текстовый
50
ИНН
Текстовый
16
наименование склада
Текстовый
50
Наименование товара
Текстовый
50
Единица измерения товара
Текстовый
10
Количество товара
Числовой
Целое
Сумма оплаты за товар
Денежный
ФИО ответственных специалистов
Текстовый
50
Таблица 2.10
Структура выходного документа «Заявка поставщикам»
Наименование поля
Тип данных
Размер поля
1
2
3
Наименование поставщика
Текстовый
50
ИНН
Текстовый
16
Адрес поставщика
Текстовый
50
Наименование товара
Текстовый
50
Единица измерения товара
Текстовый
10
Количество товара
Числовой
Целое
49
Таблица 2.11
Структура выходного документа «Маршрутный лист»
Наименование поля
Тип данных
Размер поля
1
2
3
Наименование товара
Текстовый
50
Количество единиц товара
Числовой
Целое
Адрес доставки
Текстовый
50
Время получения
Время
Время доставки
Время
Сумма заказа
Денежный
Таблица 2.12
Структура выходного документа «Товарно-транспортная накладная»
Наименование поля
Тип данных
Размер поля
1
2
3
Дата
Дата
Наименование отправителя
Текстовый
50
Адрес отправителя
Текстовый
50
Место принятия груза
Текстовый
50
Дата принятия груза
Дата
Наименование получателя
Текстовый
50
Таблица 2.13
Структура выходного документа «Свод по заявкам поставщикам»
Наименование поля
Тип данных
Размер поля
1
2
3
Дата
Дата
Номер заявки
Числовой
Целое
Поставщик
Текстовый
50
50
Наименование товара
Текстовый
50
Количество
Числовой
Целое
Цена
Числовой
Целое
Признак исполнения
Логический
Таблица 2.14
Структура выходного документа «Аналитический отчет»
Наименование поля
Тип данных
Размер поля
1
2
3
Дата
Дата
Наименование продукции
Текстовый
50
Количество реализованной
продукции
Числовой
Целое
Количество
Числовой
Целое

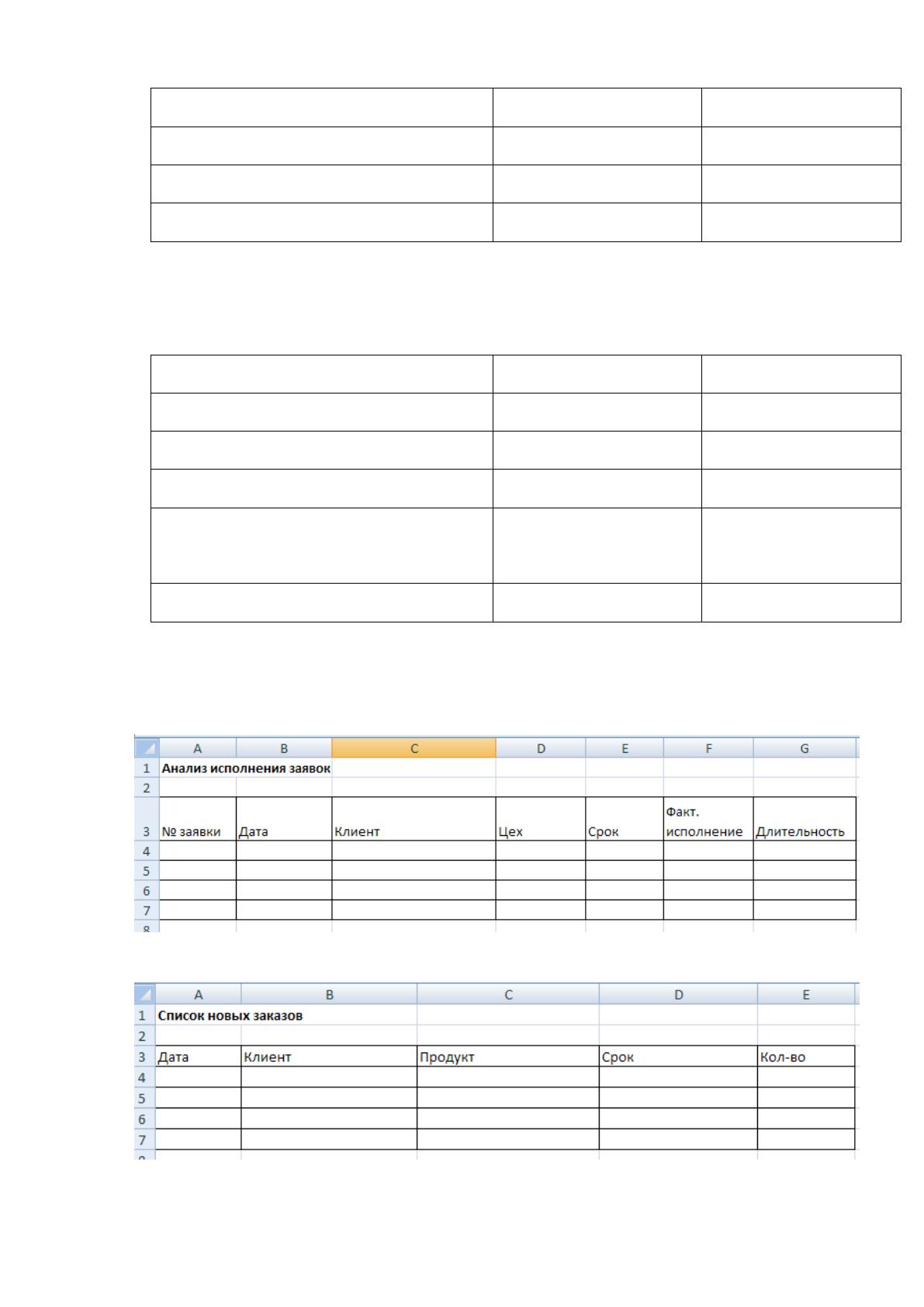

На рис.2.6 показан макет выходного документа «Анализ исполнения
заявок», на рис.2.7 – макет документа «Список новых заказов»
Рисунок 2.6 – Макет документа «Анализ исполнения заявок»
Рисунок 2.7 – Макет документа «Список новых заказов»
51
2.3 Программное обеспечение задачи
2.3.1 Общие положения (дерево функций и сценарий диалога)
Схема «Дерево функций» позволяет наглядно показать иерархию
функций управления и обработки данных, которые автоматизированы
в разработанном программном продукте.
Выделяется два подмножества функций программы (рис.2.8):
служебные функции (проверка пароля, управление окнами и др.);
основные функции обработки данных (ввода первичной
информации, обработки, ведения справочников, подготовки и распечатки
документов и др.).
Рисунок 2.8 - Дерево функций
2.3.2 Характеристика базы данных
Физическая модель данных приведена на рис.2.9.
Основные
функции
Ввод продаж
ввод заявок
поставщиткам
Ввод поставки
продукции
Формирование
отчетности
Служебные
функции
Ведение
справочника
пользователей
Архивация БД
52

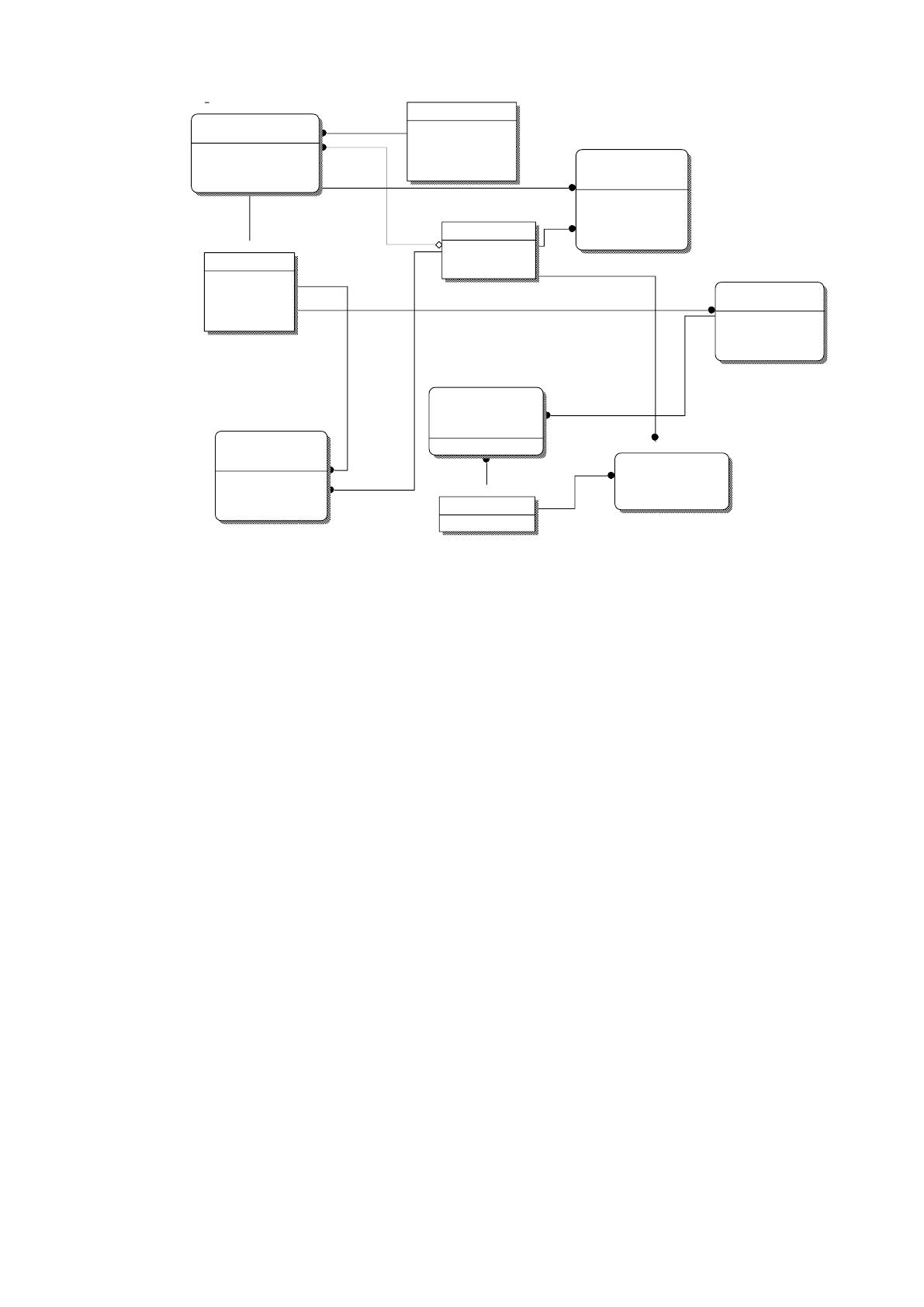

Рисунок 2.9 - Физическая модель данных
Организация доступа на уровне программного обеспечения
производится с использованием технологии ADO. Компоненты доступа
к данным – TADOConnection, TADOQuery.
Парольная защита и система разграничения доступа основана на:
- авторизации на уровне СУБД;
- авторизации на уровне приложения.
Исходя из требований к уровню безопасности при выполнении
технологических операций, авторизация производится через пароль
к приложению, либо к базе данных напрямую.
Уровни доступа на уровне СУБД определяются как стандартные по
отношению к работе с данными (public, dbowner, dbadmin и т.д.).
Авторизация на уровне приложения делает возможным или
невозможным выполнение конкретных пользовательских функций.
На рисунке 3.2 представлено дерево функций программных модулей,
используемых в работе программного обеспечения управления Интернет-
магазином
clients
code_cli: INTEGER
nam: CHAR(18)
inn: CHAR(18)
adr: CHAR(18)
tel: CHAR(18)
fio_ruk: CHAR(18)
zakaz
code_zak: INTEGER
code_cli: INTEGER (FK)
code_tov: INTEGER (FK)
day: DATE
pisp: INTEGER
kol: INT EGER
fio_spc: CHAR(18)
tovar
code_tov: INTEGER
nam: CHAR(18)
edism: CHAR(18)
zena: REAL
oper
code_oper: INTEGER
code_tov: INTEGER (FK)
code_cli: INTEGER (FK)
day: DATE
kol: INT EGER
stm: INTEGER
spc1: CHAR(18)
spc2: CHAR(18)
zayav
code_zayav: CHAR(18)
code_postav: INTEGER (FK)
day: DATE
pisp: INTEGER
stm: REAL
code_tov: INTEGER (FK)
postav
code_postav: INTEGER
nam: CHAR(18)
inn: CHAR(18)
adr: CHAR(18)
tel: CHAR(18)
fio_ruk: CHAR(18)
PzZad
cd_zd: INTEGER
code_zeh: CHAR(18) (FK)
code_zk: INTEGER (FK)
code_cli: INTEGER (FK)
zeh
code_zeh: CHAR(18)
nam: CHAR(18)
z_cli
code_zk: INTEGER
code_cli: INTEGER (FK)
kol: INT EGER
day1: DATE
day: DATE
pisp: INTEGER
zeh_prod
code_func: INTEGER
code_zeh: CHAR(18) (FK)
code_tov: INTEGER (FK)
