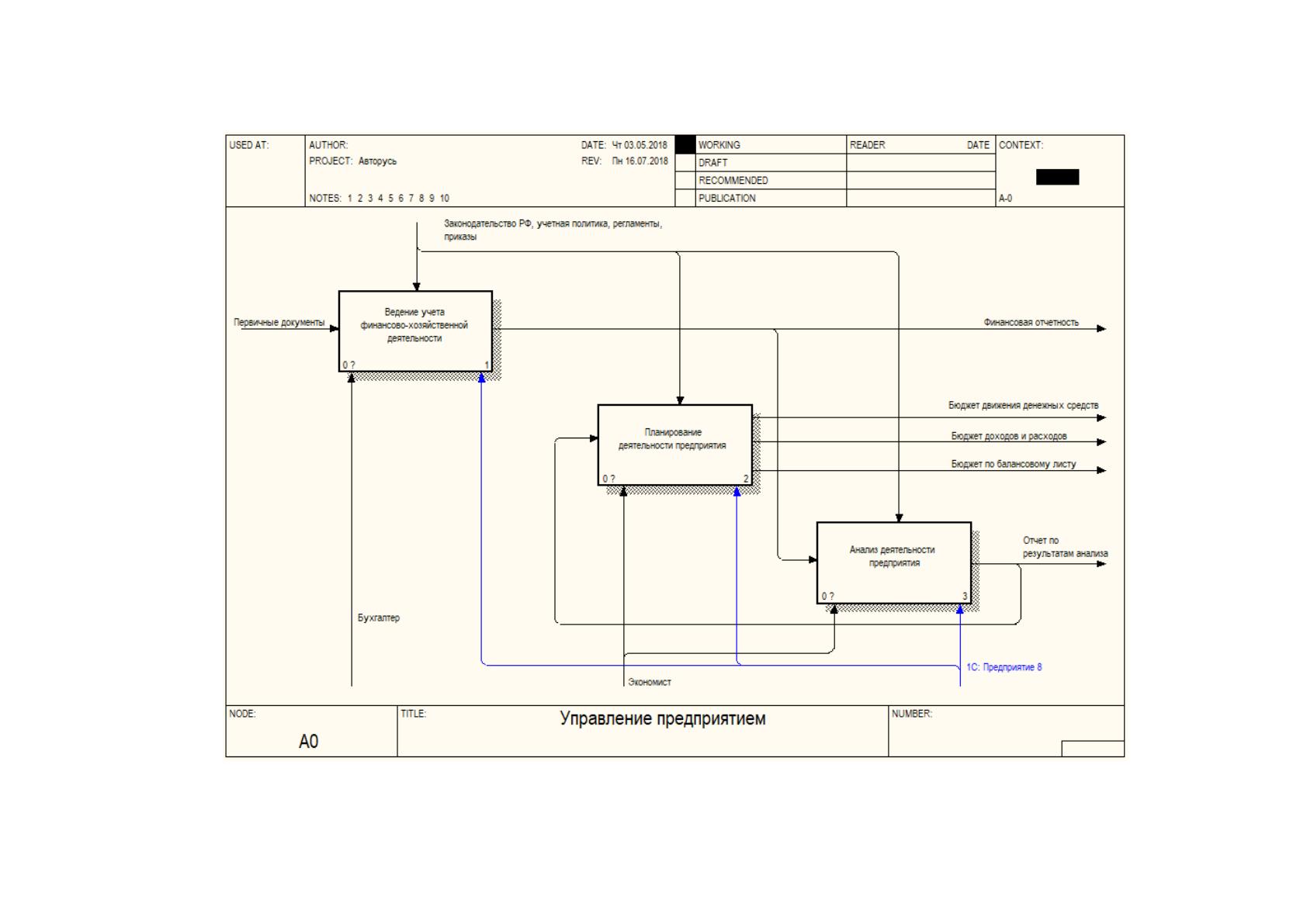

Рисунок 15. Декомпозиция контекстной диаграммы
47

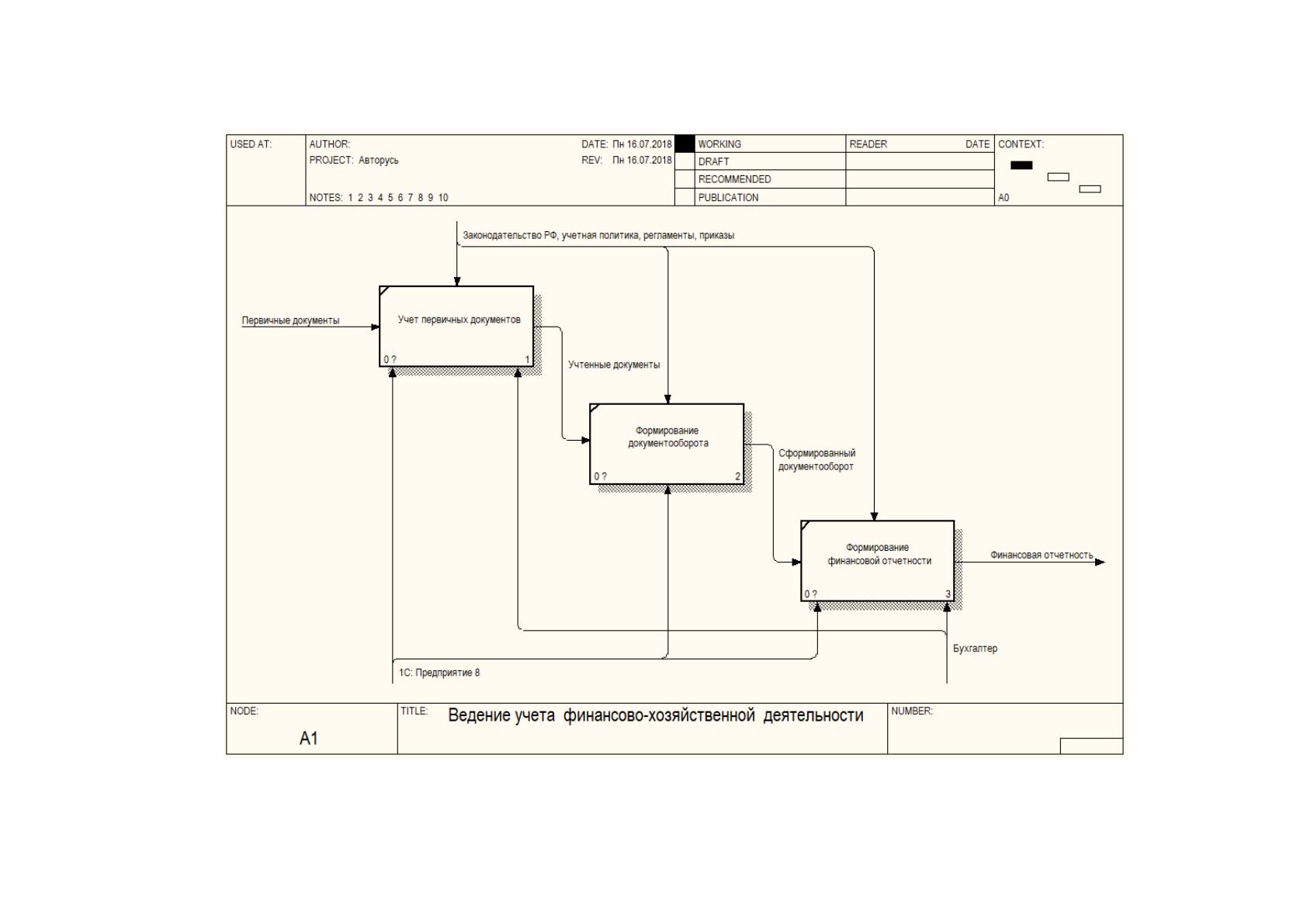

Рисунок 16. Модель бизнес-процесса ведения учета финансово-хозяйственной деятельности предприятия
48

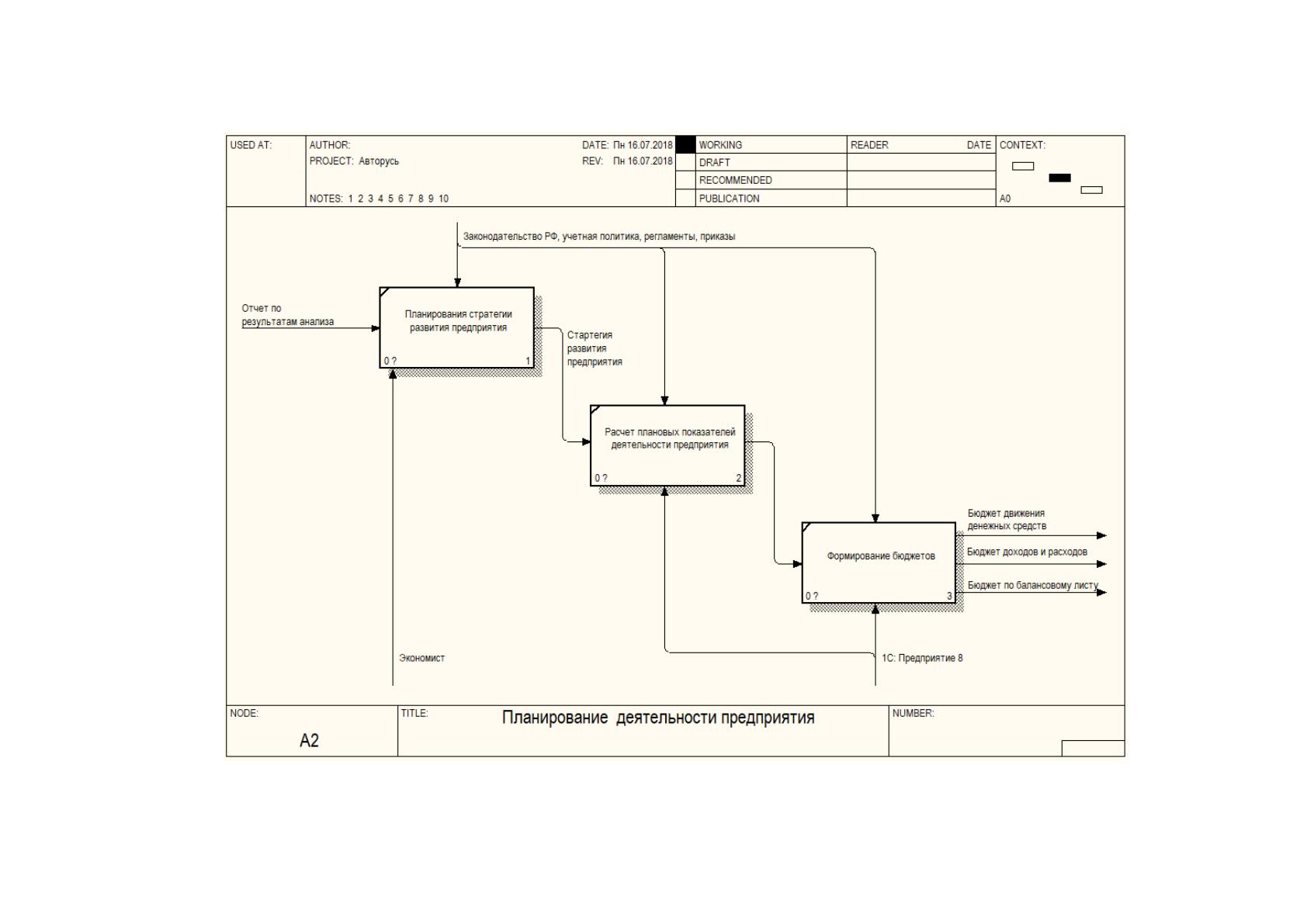

Рисунок 17. Модель бизнес-процесса планирования деятельности предприятия
49

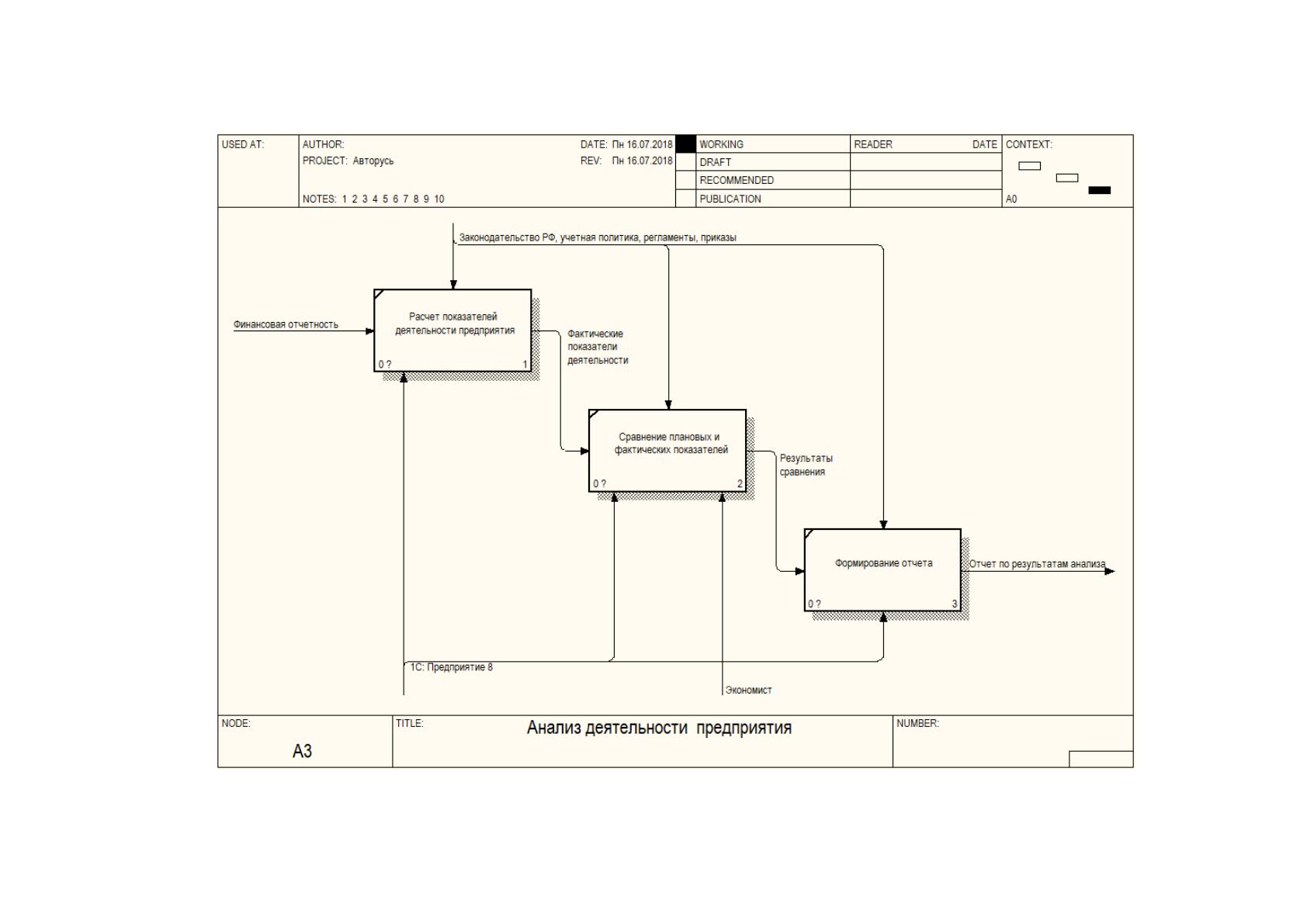

Рисунок 18. Модель бизнес-процесса анализа деятельности предприятия
2.3. Адаптация информационной системы к деятельности организации
Информационная система (ИС) «1С: Предприятие 8» основано на клиент-
серверной архитектуре. Соответственно, при внедрении ИС осуществляется
сначала установка серверной части ИС, затем клиентской [11]. Далее
осуществляется настройка системы. Поскольку ИС «1С. Предприятие» является
«типовой» системой, в ней уже присутствуют настройки серверной части «по
умолчанию». Использование этих настроек приводит к неоптимальному
использованию аппаратных ресурсов эксплуатируемых серверов и к
нестабильной работе серверов 1С и СУБД [9]. Поэтому необходимо осуществить
настройку серверной части приложения.
Введем следующие параметры настройки кластера серверов «1С:
Предприятия»:
1. Интервал перезапуска – 86400. Этот параметр должен
соответствовать технологическому циклу информационных баз кластера,
который составляет 24 часа.
2. Допустимый объем памяти – 2 000 000. Этот параметры направлен
на защиту сервера 1С от перерасхода памяти. Если указанный объем будет
превышен, процесс «rphost» будет перезапущен.
3. Допустимое отклонение количества ошибок сервера – 0%. Этот
параметр направлен на исключение «проблемных» процессов при работе
платформы т.е. если будет выявлена ошибка сервера, платформа будет
перезапущена.
4. Выключенные процессы останавливать через - 0. Этот параметра
означает, что при превышении допустимого объема памяти, выключенные
процессы будут сразу же завершаться.
Перечисленные параметры были введены в окно настроек кластера, как
показано на рисунке 19.
51

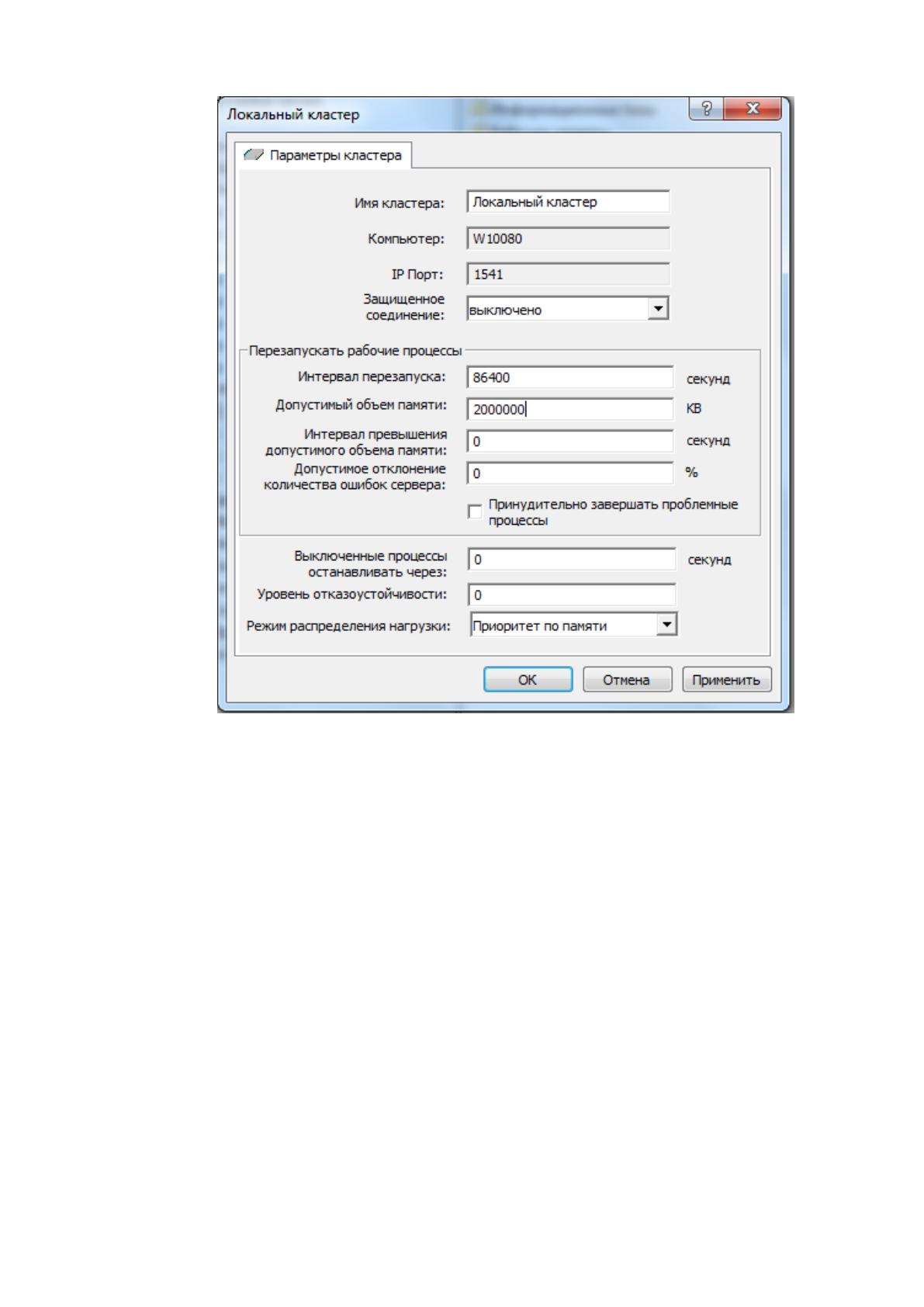

Рисунок 19. Параметры кластера серверов «1С: Предприятия»
Осуществим настройку сервера 1С. Для этого введем следующие
параметры:
1. Максимальный объем памяти рабочих процессов – 0. Этот параметр
обозначает, что рабочие процессы будут занимать 80% оперативной памяти
сервера.
2. Безопасный расход памяти за один вызов - 0. Этот параметр
обозначает, что объем безопасного расхода оперативной памяти будет равен 5 %
от «Максимального объема памяти рабочих процессов».
3. Количество ИБ на процесс – 8. Этот параметр показывает сколько
информационных баз распределено на рабочий процесс.
4. Количество соединений на процесс – 128. Этот параметр показывает
сколько соединений распределено на рабочий процесс.
52
Введенные параметры представлены на рисунке 20.

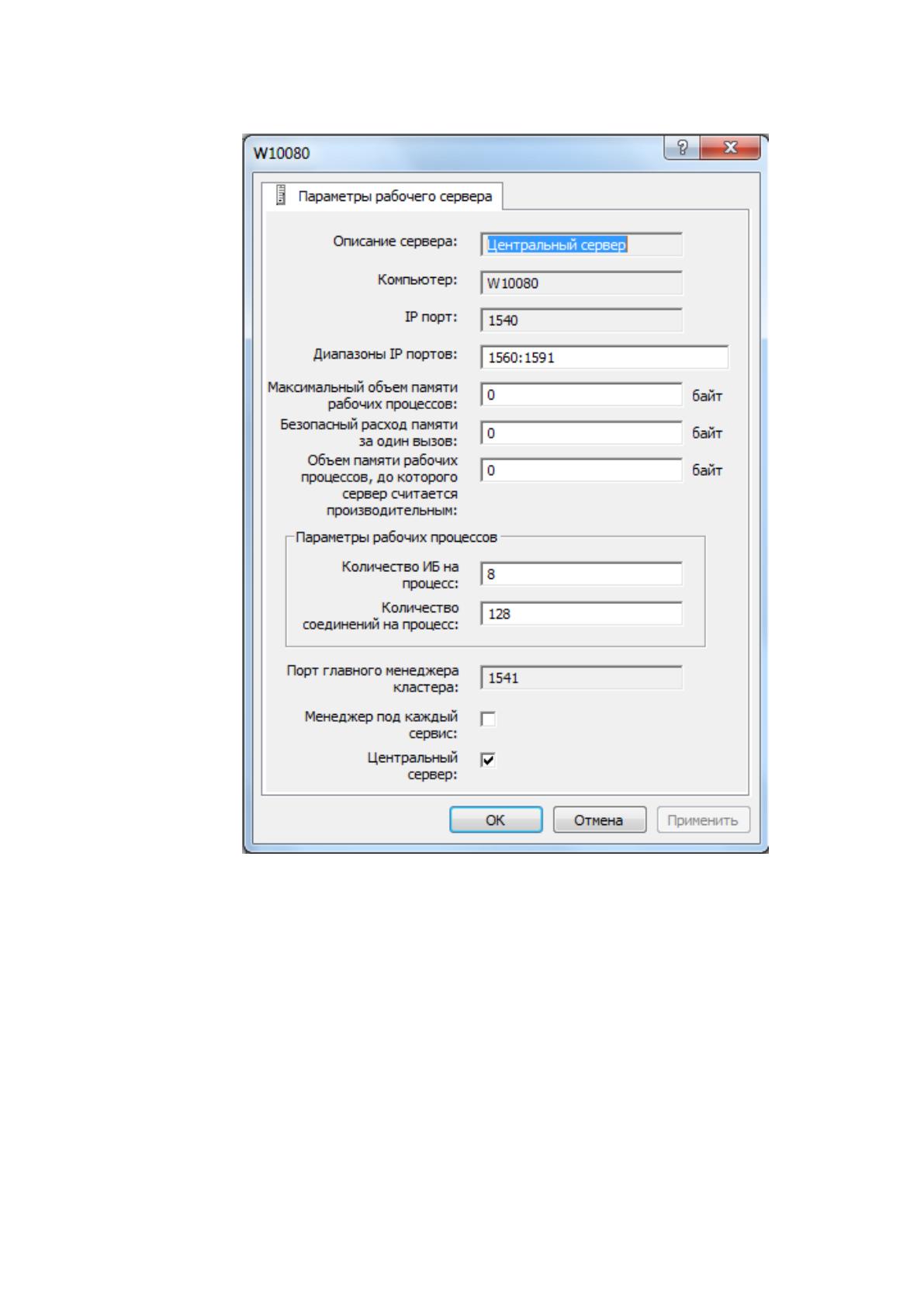

Рисунок 20. Настройка сервера 1С
Также для оптимизации работы сервера 1С необходимо настроить СУБД.
Для повышения отклика необходимо верхний порог памяти уменьшить до
1024мб, что является достаточной величиной для работы сервера 1С. Параметры
СУБД представлены на рисунке 21.
53

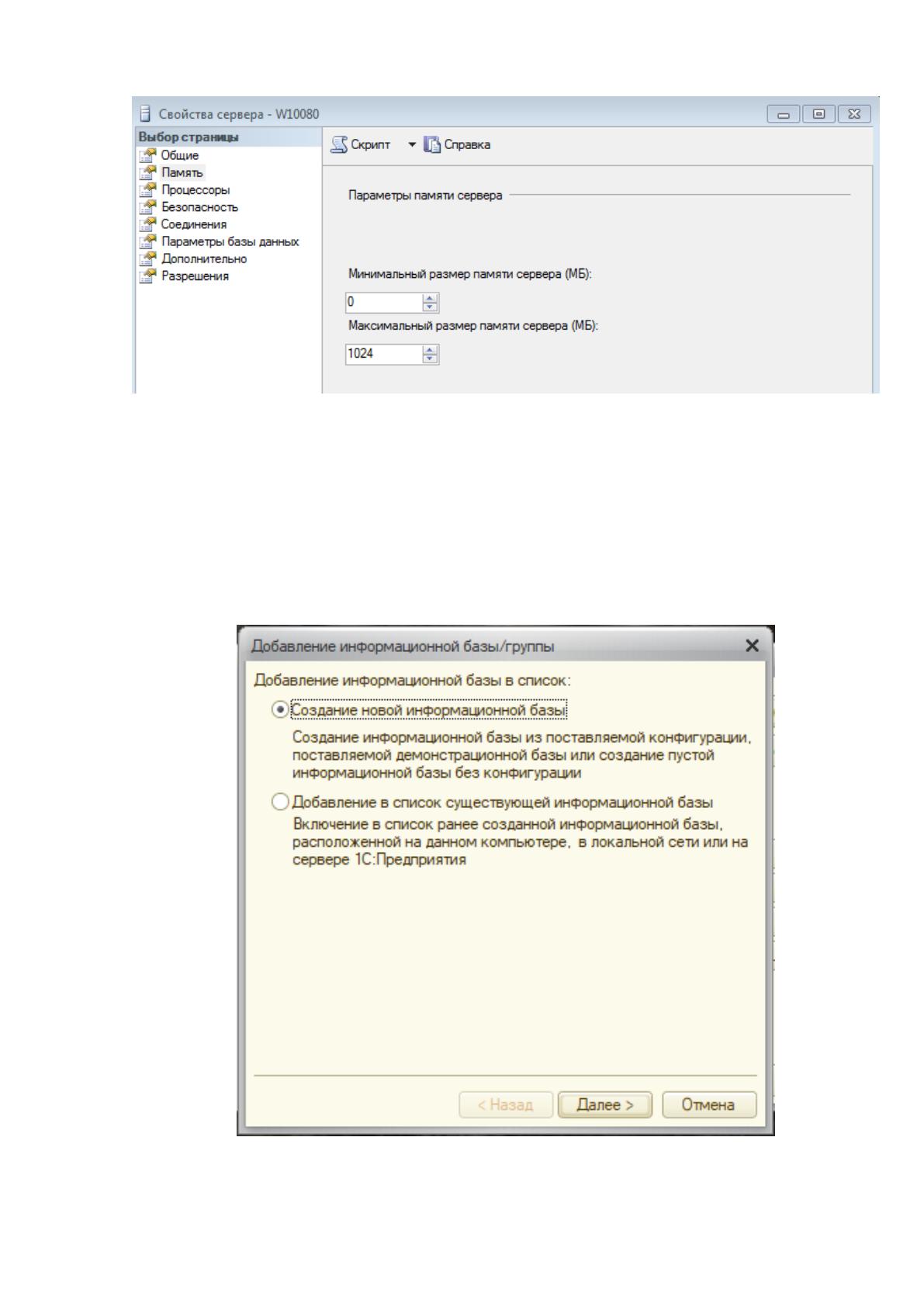

Рисунок 21. Параметры СУБД
Осуществим настройку базы данных ИС «1С: Предприятие». Для этого
необходимо создать новую информационную базу для рассматриваемого
предприятия. Для этого в окне запуска программы необходимо выбрать команду
«Добавить» и выбрать вид добавляемой базы данных, как показано на рисунке
22.
Рисунок 22. Добавление информационной базы

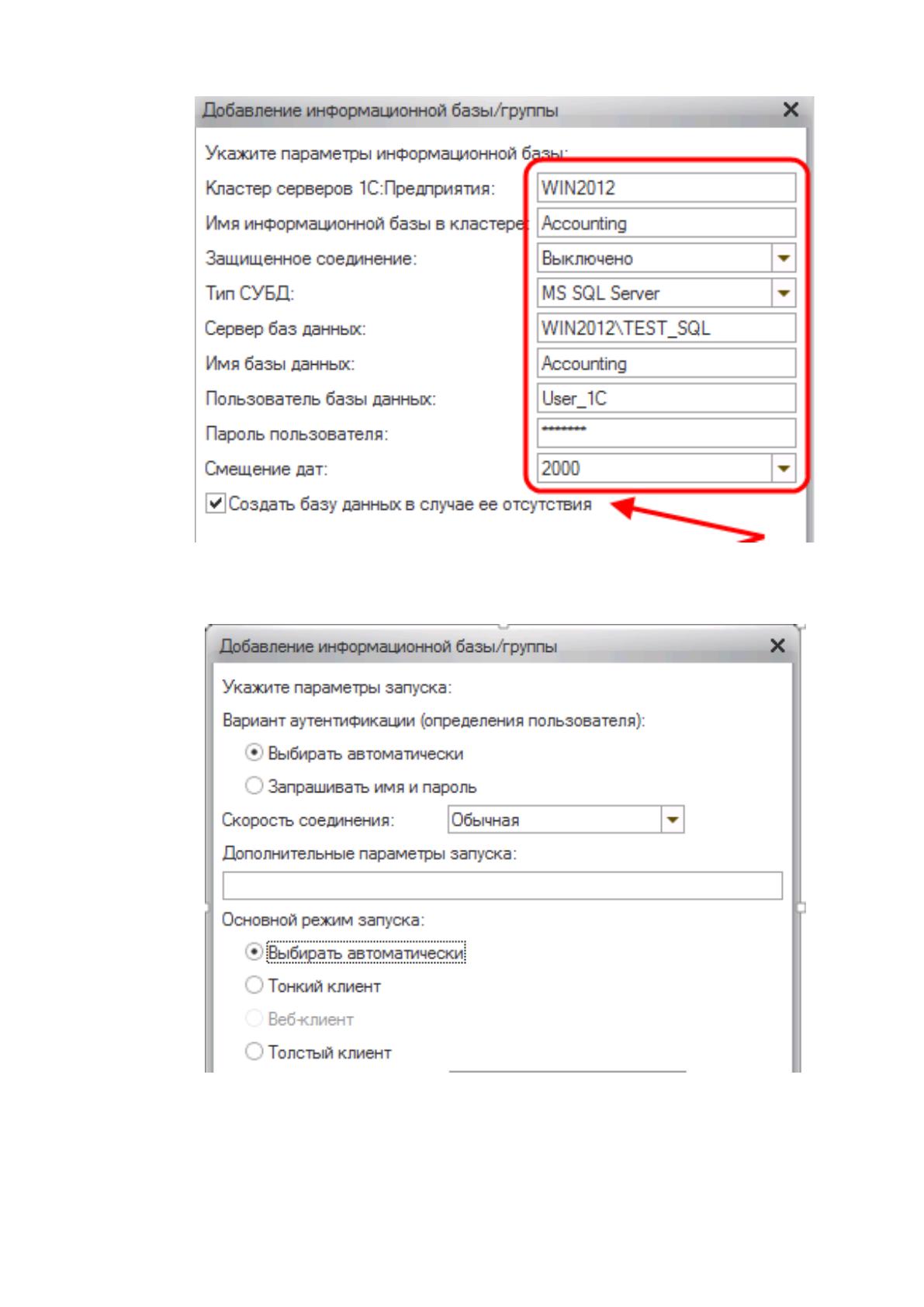

На рисунке 13 представлены параметры создания информационной базы.
54
Рисунок 23. Параметры информационной базы
На рисунке 24 представлены параметры запуска информационной базы.
Рисунок 24. Параметры запуска информационной базы
После того как информационная база была создана, необходимо создать
объекты базы данных в соответствии с моделью базы данных. Рассмотрим
55
процесс создания справочников. Создание справочника осуществляется в окне,
представленном на рисунке 25. В этом окне необходимо ввести атрибуты
таблицы базы данных (реквизиты справочника, табличная часть и т.д.).

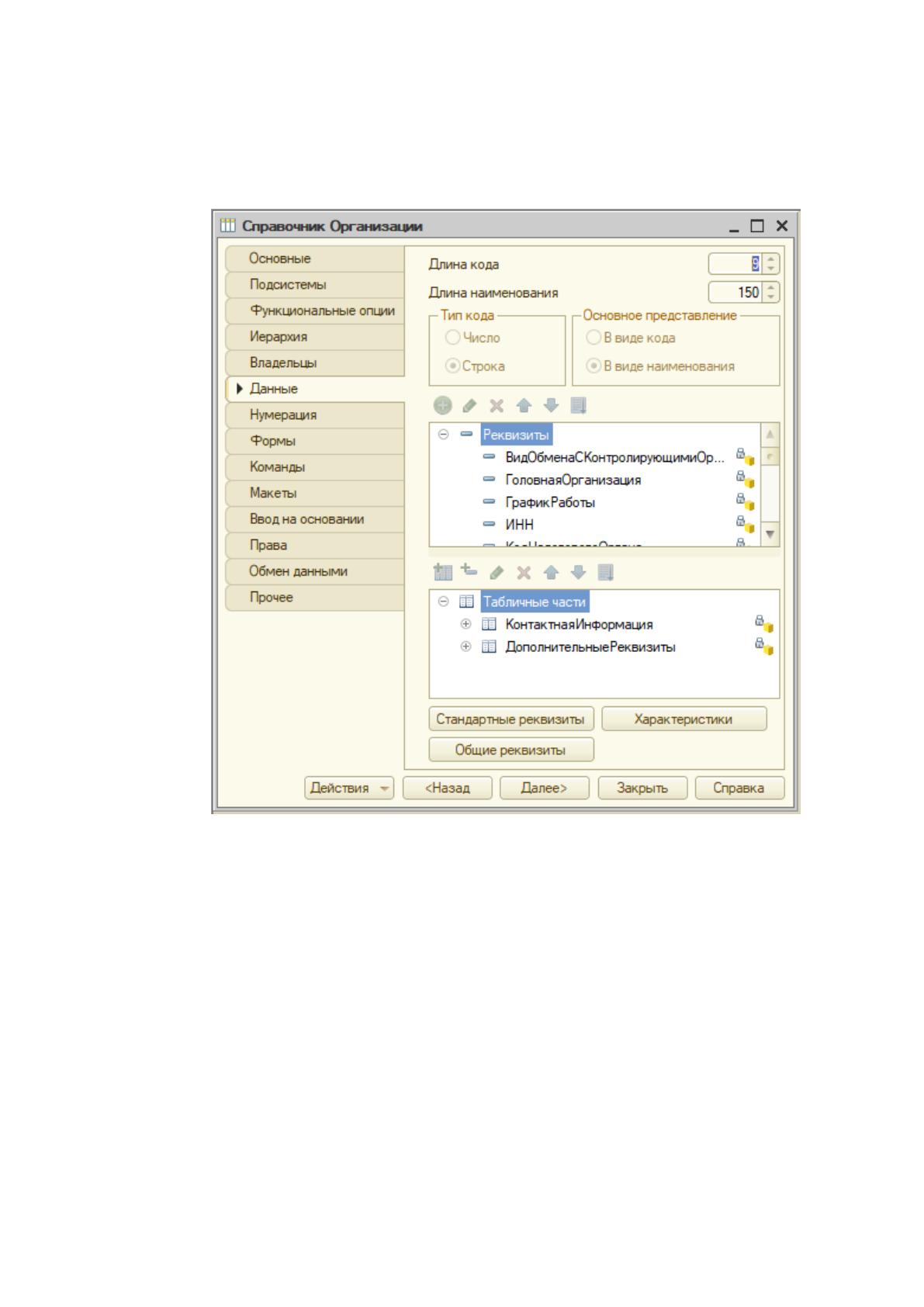

Рисунок 25. Создание справочника «Организации»
Аналогичным образом создадим объекты базы данных, в которых хранятся
данные документов (рисунок 26).
