45
Жесткий
ᅠ
диск:
ᅠ
2
ᅠ
x
ᅠ
700Gb
ᅠ
(SATA
ᅠ
II);
Сетевая
ᅠ
карта:
ᅠ
1
ᅠ
x
ᅠ
10/100/1000
ᅠ
Мбит/с;
Видеокарта:
ᅠ
Matrox
ᅠ
G200eW,
ᅠ
8
ᅠ
Мбайт
ᅠ
памяти;
Программное
ᅠ
обеспечение:
ОС:
ᅠ
Windows
ᅠ
Server
ᅠ
2008;
Сервер
ᅠ
электронной
ᅠ
почты:
ᅠ
Microsoft
ᅠ
Exchange
ᅠ
Server
СУБД:
ᅠ
Microsoft
ᅠ
SQL
ᅠ
server
ᅠ
+
ᅠ
Mysql
ᅠ
(WEB)
Система
ᅠ
охранно-тревожной
ᅠ
сигнализации.
Система
ᅠ
охранно-тревожной
ᅠ
сигнализации
ᅠ
предназначена
ᅠ
для:
-
ᅠ
постановки
ᅠ
и
ᅠ
снятия
ᅠ
с
ᅠ
охраны
ᅠ
помещений;
ᅠ
-
ᅠ
формирования
ᅠ
и
ᅠ
выдачи
ᅠ
сигналов
ᅠ
тревоги
ᅠ
при
ᅠ
несанкционированном
ᅠ
появлении
ᅠ
или
ᅠ
попытке
ᅠ
проникновения
ᅠ
человека
ᅠ
в
ᅠ
закрытые
ᅠ
и
ᅠ
сданные
ᅠ
под
ᅠ
охрану
ᅠ
помещения;
ᅠ
- просмотра
ᅠ
состояния
ᅠ
охраняемых
ᅠ
помещений
ᅠ
на
ᅠ
планах
ᅠ
в
ᅠ
графической
ᅠ
форме
ᅠ
на
ᅠ
автоматизированных
ᅠ
рабочих
ᅠ
местах
ᅠ
интегрированной
ᅠ
системы
ᅠ
безопасности
ᅠ
ᅠ
и
ᅠ
отображения
ᅠ
на
ᅠ
них
ᅠ
сигналов
ᅠ
тревоги
ᅠ
или
ᅠ
неисправности
ᅠ
в
ᅠ
графическом,
ᅠ
текстовом
ᅠ
и
ᅠ
голосовом
ᅠ
виде
ᅠ
с
ᅠ
привязкой
ᅠ
к
ᅠ
плану
ᅠ
объекта;
ᅠ
- ведение
ᅠ
протокола
ᅠ
событий
ᅠ
системы
ᅠ
охранно-тревожной
46
ᅠ
сигнализации
ᅠ
в
ᅠ
памяти
ᅠ
компьютера
ᅠ
с
ᅠ
возможностью
ᅠ
просмотра
ᅠ
на
ᅠ
мониторе
ᅠ
и
ᅠ
его
ᅠ
распечатки;
ᅠ
-
ᅠ
ведение
ᅠ
электронного
ᅠ
журнала,
ᅠ
фиксирующего
ᅠ
действия
ᅠ
операторов
ᅠ
в
ᅠ
стандартных
ᅠ
и
ᅠ
нештатных
ᅠ
ситуациях.
Охранная
ᅠ
система рассчитана
ᅠ
напредупреждение
ᅠ
несанкционированного
ᅠ
доступа
ᅠ
в
ᅠ
помещение.
ᅠ
Она
ᅠ
состоит
ᅠ
из
ᅠ
охранной
ᅠ
панели
ᅠ
(централи)
ᅠ
-
ᅠ
прибор,
ᅠ
который
ᅠ
собирает
ᅠ
и
ᅠ
анализирует
ᅠ
информацию,
ᅠ
поступившую
ᅠ
от
ᅠ
охранных
ᅠ
датчиков,
ᅠ
а
ᅠ
так
ᅠ
же
ᅠ
выполняет
ᅠ
заранее
ᅠ
запрограммированные
ᅠ
в
ᅠ
ней
ᅠ
функции,
ᅠ
исполняемые
ᅠ
при
ᅠ
срабатывании
ᅠ
датчиков.
ᅠ
В
ᅠ
состав
ᅠ
оборудования
ᅠ
входит
ᅠ
пульт
ᅠ
управления,
ᅠ
который
ᅠ
отображает
ᅠ
состояние
ᅠ
сигнализации,
ᅠ
служит
ᅠ
для
ᅠ
ее
ᅠ
программирования
ᅠ
и
ᅠ
осуществляет
ᅠ
постановку
ᅠ
и
ᅠ
снятие
ᅠ
объекта
ᅠ
с
ᅠ
охраны.
ᅠ
В
ᅠ
минимальный
ᅠ
набор
ᅠ
оборудования
ᅠ
необходимо
ᅠ
включить
ᅠ
источник
ᅠ
бесперебойного
ᅠ
питания,
ᅠ
кабельную
ᅠ
сеть
ᅠ
а
ᅠ
так
ᅠ
же,
ᅠ
охранные
ᅠ
датчики.[32]
Датчики
ᅠ
бывают
ᅠ
нескольких
ᅠ
видов.
ᅠ
Наиболее
ᅠ
распространенные
ᅠ
из
ᅠ
них
ᅠ
–
ᅠ
объемные
ᅠ
инфракрасные
ᅠ
(ИК-датчики),
ᅠ
магнитоконтактные
ᅠ
(герконы),
ᅠ
акустические,
ᅠ
вибрационные,
ᅠ
ультразвуковые,
ᅠ
лучевые,
ᅠ
емкостные,
ᅠ
а
ᅠ
также
ᅠ
датчики
ᅠ
с
ᅠ
направленной
ᅠ
диаграммой
ᅠ
обнаружения.
ᅠ
На
ᅠ
рисунке
ᅠ
6
ᅠ
представлена
ᅠ
схема
ᅠ
функционирования
ᅠ
системы
47
ᅠ
охранно-тревожной
ᅠ
сигнализации.
Рисунок
ᅠ
6.
ᅠ
ᅠ
Схема
ᅠ
функционирования
ᅠ
системы
ᅠ
охранно-тревожной
ᅠ
сигнализации
Объемные
ᅠ
датчики
ᅠ
или
ᅠ
датчики
ᅠ
движения
ᅠ
–
ᅠ
чувствительным
ᅠ
элементов
ᅠ
является
ᅠ
ПИР
ᅠ
элемент.
ᅠ
Это
ᅠ
сенсор,
ᅠ
который
ᅠ
улавливает
ᅠ
тепловое
ᅠ
излучение.
ᅠ
Картинку
ᅠ
он
ᅠ
видит
ᅠ
как
ᅠ
бы
ᅠ
разбитую
ᅠ
на
ᅠ
сектора,
ᅠ
с
ᅠ
помощью
ᅠ
линзы
ᅠ
Френеля.
ᅠ
И
ᅠ
если
ᅠ
тепловое
ᅠ
пятно
ᅠ
движется,
ᅠ
из
ᅠ
сектора
ᅠ
в
ᅠ
сектор
ᅠ
происходит
ᅠ
срабатывание
ᅠ
датчика
ᅠ
(рисунок
ᅠ
7).
48
Рисунок
ᅠ
7.
ᅠ
Объемный
ᅠ
датчик
ᅠ
ᅠ
ᅠ
Магнитоконтактные
ᅠ
(герконы)
ᅠ
датчики
ᅠ
–
ᅠ
устанавливаются
ᅠ
на
ᅠ
дверях
ᅠ
и
ᅠ
окнах
ᅠ
и
ᅠ
отслеживают
ᅠ
их
ᅠ
открытие
ᅠ
или
ᅠ
закрытие.
ᅠ
Два
ᅠ
магнита
ᅠ
устанавливаются
ᅠ
напротив
ᅠ
друг
ᅠ
друга:
ᅠ
один
ᅠ
на
ᅠ
подвижной
ᅠ
части
ᅠ
двери
ᅠ
или
ᅠ
окна,
ᅠ
а
ᅠ
другой
ᅠ
на
ᅠ
неподвижной
ᅠ
его
ᅠ
части.
ᅠ
Когда
ᅠ
контакт
ᅠ
между
ᅠ
двумя
ᅠ
магнитами
ᅠ
теряется,
ᅠ
датчик
ᅠ
незамедлительно
ᅠ
передает
ᅠ
сигнал
ᅠ
на
ᅠ
контрольную
ᅠ
панель (рисунок
ᅠ
8).
49
Рисунок
ᅠ
8.
ᅠ
Магнитоконтактный
ᅠ
датчик
Акустические
ᅠ
датчики
ᅠ
–
ᅠ
реагируют
ᅠ
на
ᅠ
громкий
ᅠ
звук,
ᅠ
в
ᅠ
том
ᅠ
числе
ᅠ
на
ᅠ
звук
ᅠ
разбитого
ᅠ
стекла.
ᅠ
В
ᅠ
наиболее
ᅠ
современных
ᅠ
из
ᅠ
них
ᅠ
установлен
ᅠ
микропроцессор,
ᅠ
который
ᅠ
анализирует
ᅠ
звуковую
ᅠ
диаграмму
ᅠ
и
ᅠ
не
ᅠ
перепутает
ᅠ
звук
ᅠ
разбитого
ᅠ
стекла
ᅠ
с
ᅠ
другим
ᅠ
резким
ᅠ
звуком.
ᅠ
Кроме
ᅠ
того,
ᅠ
в
ᅠ
память
ᅠ
таких
ᅠ
датчиков
ᅠ
заложены
ᅠ
звуки
ᅠ
разбития
ᅠ
разных
ᅠ
типов
ᅠ
стекла.
ᅠ
Это
ᅠ
может
ᅠ
быть
ᅠ
обычное
ᅠ
стекло,
ᅠ
стекло
ᅠ
армированное,
ᅠ
триплекс.
ᅠ
Этот
ᅠ
фактор
ᅠ
значительно
ᅠ
понижает
ᅠ
возможность
ᅠ
случайного
ᅠ
срабатывания
ᅠ
охранной
ᅠ
системы (рисунок
ᅠ
9).[36]

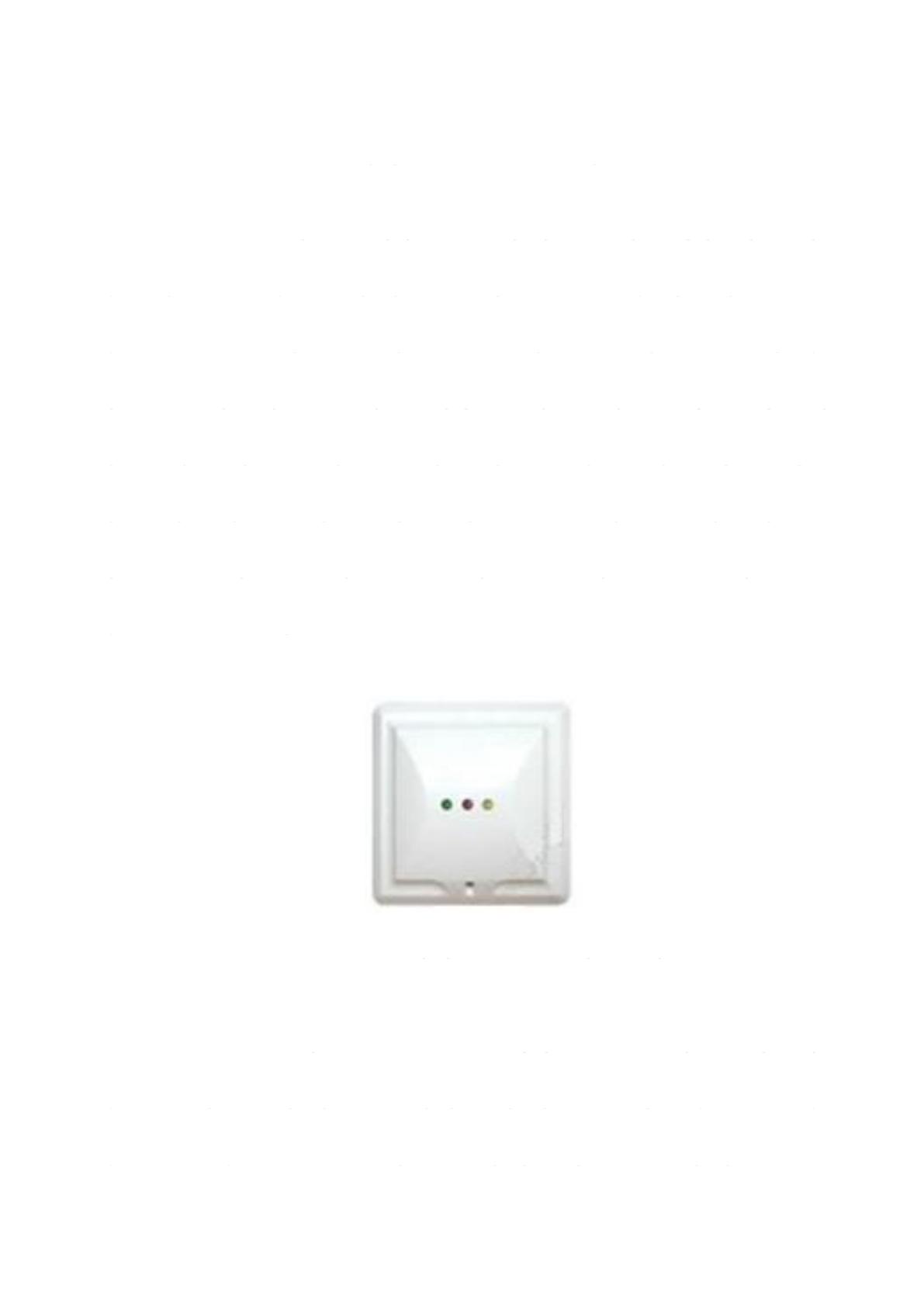

Рисунок
ᅠ
9.
ᅠ
Акустический
ᅠ
датчик
ᅠ
Вибрационные
ᅠ
датчики (рисунок 10)
ᅠ
(рисунок 10(
–
ᅠ
предполагают
ᅠ
защиту
ᅠ
стен
ᅠ
от
ᅠ
пролома,
ᅠ
сейфов
ᅠ
от
ᅠ
вскрытия
ᅠ
и
ᅠ
окон
ᅠ
от
ᅠ
разбития.
ᅠ
Они
ᅠ
реагируют
ᅠ
на
ᅠ
вибрацию.
ᅠ
Ультразвуковые
ᅠ
датчики
ᅠ
–
ᅠ
они
ᅠ
испускают
ᅠ
и
ᅠ
принимают
50
ᅠ
ультразвуковые
ᅠ
колебания.
ᅠ
Если
ᅠ
в
ᅠ
поле
ᅠ
их
ᅠ
видимости
ᅠ
попадает
ᅠ
движущийся
ᅠ
предмет,
ᅠ
длина
ᅠ
волны
ᅠ
незначительно
ᅠ
меняется,
ᅠ
что
ᅠ
служит
ᅠ
сигналом
ᅠ
для
ᅠ
срабатывания
ᅠ
датчика.
ᅠ
Рисунок
ᅠ
10.
ᅠ
Вибрационный
ᅠ
датчик
Ультразвуковые
ᅠ
датчики (рисунок 11)
ᅠ
–
ᅠ
они
ᅠ
испускают
ᅠ
и
ᅠ
принимают
ᅠ
ультразвуковые
ᅠ
колебания.
ᅠ
Если
ᅠ
в
ᅠ
поле
ᅠ
их
ᅠ
видимости
ᅠ
попадает
ᅠ
движущийся
ᅠ
предмет,
ᅠ
длина
ᅠ
волны
ᅠ
незначительно
ᅠ
меняется
Рисунок
ᅠ
11.
ᅠ
Ультразвуковой
ᅠ
датчик
Лучевые
ᅠ
датчики (рисунок 12)
ᅠ
–
ᅠ
служат
ᅠ
для
ᅠ
перекрытия
ᅠ
значительных
ᅠ
пространств,
ᅠ
и
ᅠ
состоят
ᅠ
из
ᅠ
приемника
ᅠ
и
ᅠ
передатчика.
ᅠ
При
51
ᅠ
пересечении
ᅠ
невидимого
ᅠ
невооруженным
ᅠ
глазом
ᅠ
луча
ᅠ
происходит
ᅠ
срабатывание
ᅠ
датчика.
ᅠ

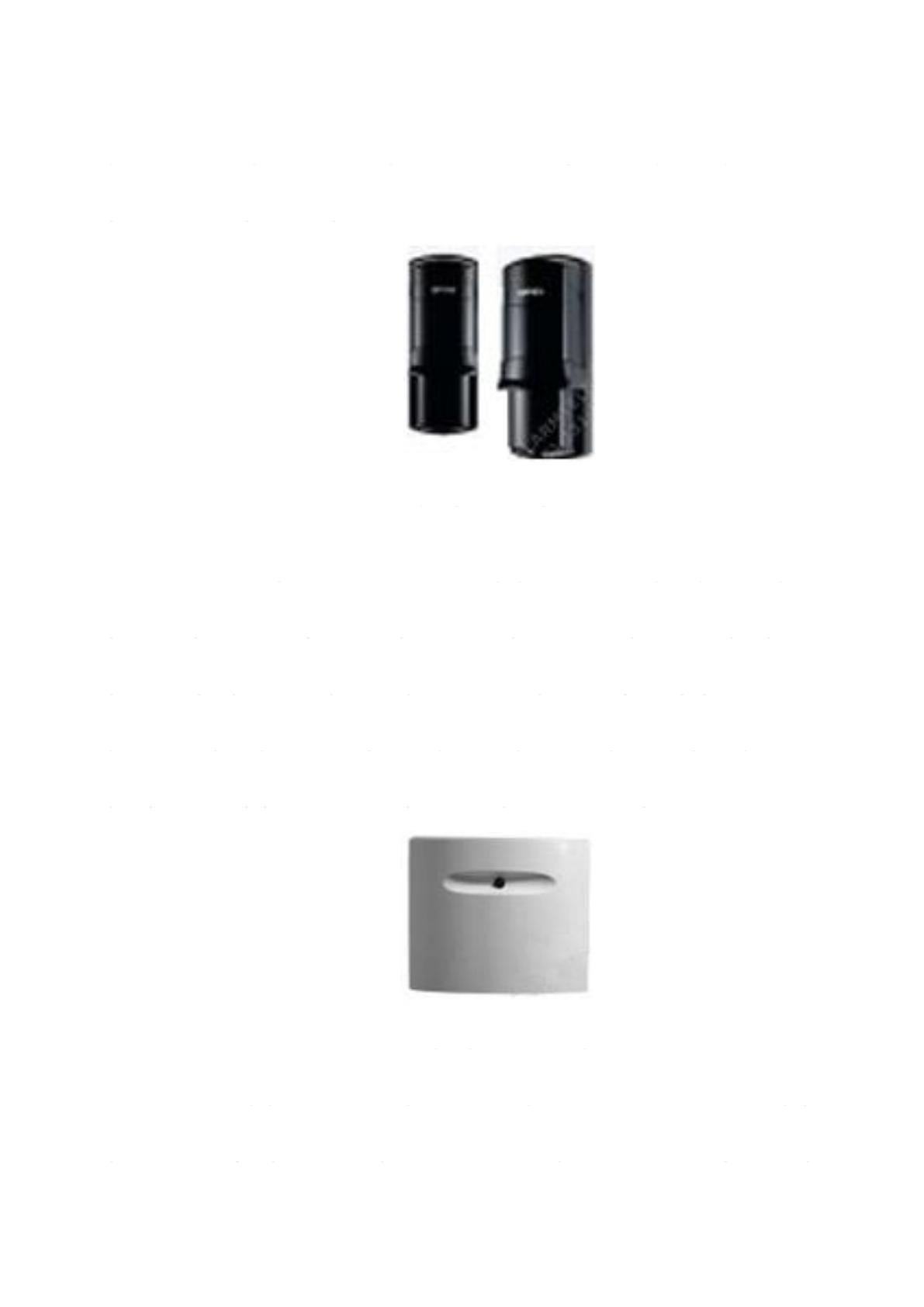

Рисунок
ᅠ
12.
ᅠ
Лучевой
ᅠ
датчик
Емкостные
ᅠ
датчики (рисунок 13)
ᅠ
–
ᅠ
применяются
ᅠ
для
ᅠ
охраны
ᅠ
особо
ᅠ
ценных
ᅠ
предметов
ᅠ
(сейфов,
ᅠ
предметов
ᅠ
искусства).
ᅠ
Принцип
ᅠ
их
ᅠ
работы
ᅠ
основан
ᅠ
на
ᅠ
создании
ᅠ
вблизи
ᅠ
охраняемого
ᅠ
объекта
ᅠ
поля
ᅠ
с
ᅠ
определенной
ᅠ
емкостью.
ᅠ
При
ᅠ
попадании
ᅠ
внутрь
ᅠ
любого
ᅠ
предмета
ᅠ
емкость
ᅠ
поля
ᅠ
меняется,
ᅠ
что
ᅠ
приводит
ᅠ
к
ᅠ
срабатыванию
ᅠ
охранной
ᅠ
сигнализации.
ᅠ
[33]
Рисунок
ᅠ
13.
ᅠ
Емкостный
ᅠ
датчик
Датчики
ᅠ
с
ᅠ
направленной
ᅠ
диаграммой
ᅠ
обнаружения (рисунок 14)
ᅠ
(рисунок 14
–
ᅠ
это
ᅠ
ИК-датчик
ᅠ
у
ᅠ
которого
ᅠ
устанавливается
ᅠ
специфическая
ᅠ
линза.
ᅠ
По
52
ᅠ
направлению
ᅠ
и
ᅠ
форме
ᅠ
диаграммы
ᅠ
направленности
ᅠ
существует
ᅠ
три
ᅠ
типа
ᅠ
таких
ᅠ
датчиков:
ᅠ
штора
ᅠ
(вертикальная
ᅠ
или
ᅠ
горизонтальная
ᅠ
плоскость),
ᅠ
завеса
ᅠ
(полусфера),
ᅠ
коридор
ᅠ
(узкий
ᅠ
луч).
ᅠ
[20]
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ

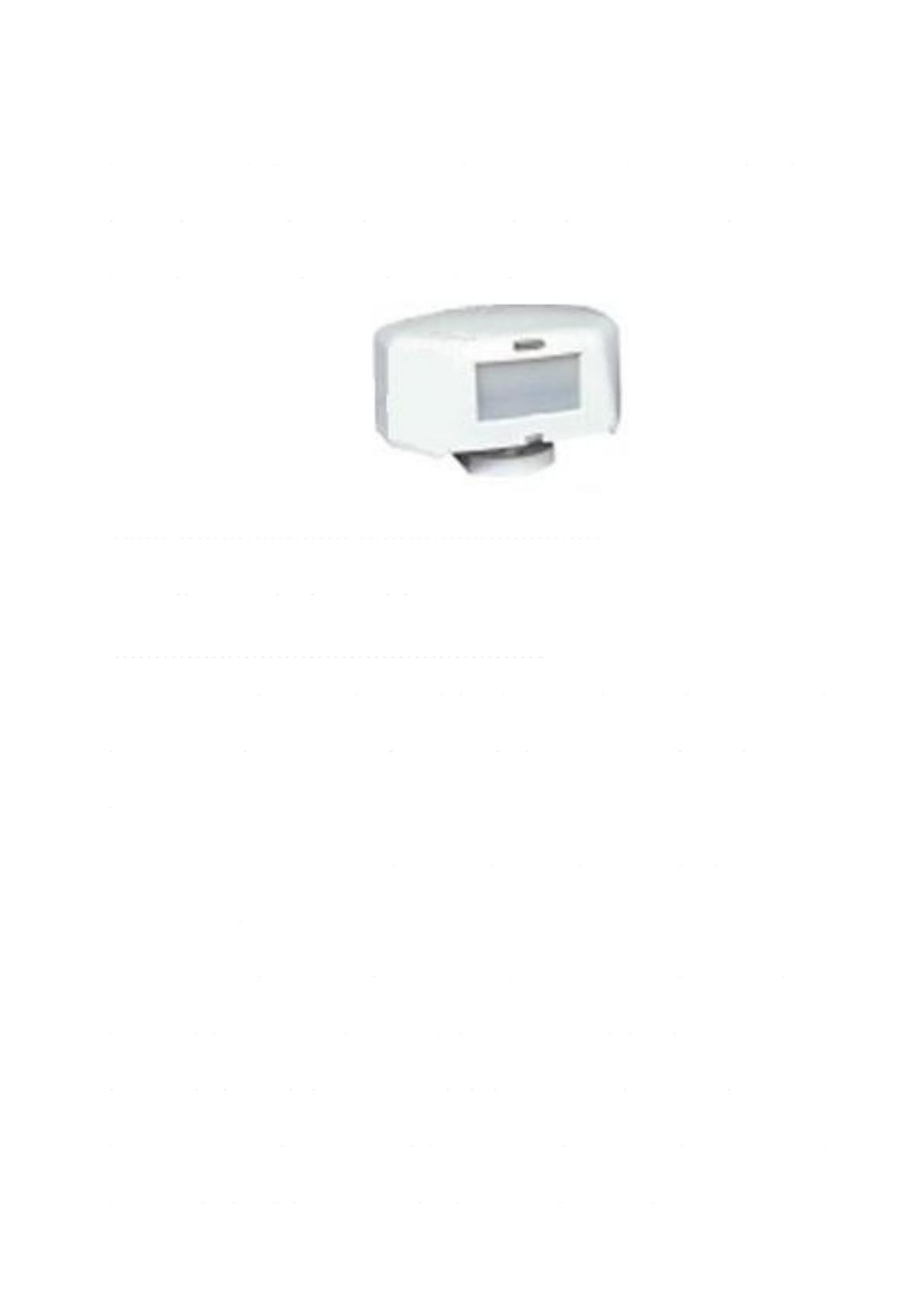

Рисунок
ᅠ
14.
ᅠ
Датчик
ᅠ
с
ᅠ
направленной диаграмой обнаружения
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠ
ᅠᅠ
Системы
ᅠ
контроля
ᅠ
доступа
ᅠ
-
ᅠ
это
ᅠ
средство,
ᅠ
которое
ᅠ
обеспечивает
ᅠ
в
ᅠ
организации
ᅠ
безопасность,
ᅠ
кадровый
ᅠ
и
ᅠ
бухгалтерский
ᅠ
учет,
ᅠ
трудовую
ᅠ
дисциплину.
Современные
ᅠ
системы
ᅠ
контроля
ᅠ
доступа
ᅠ
основаны
ᅠ
на
ᅠ
электронных
ᅠ
технологиях.
ᅠ
Каждый
ᅠ
сотрудник
ᅠ
организации
ᅠ
ООО
가
«ГРЕК»
가
ᅠ
получает
ᅠ
карту
ᅠ
доступа
ᅠ
-
ᅠ
пластиковую
ᅠ
карточку
ᅠ
с
ᅠ
содержащимся
ᅠ
в
ᅠ
ней
ᅠ
индивидуальным
ᅠ
кодом.
.
ᅠ
У
ᅠ
входа
ᅠ
в
ᅠ
организацию
ᅠ
и
ᅠ
в
ᅠ
подлежащие
ᅠ
контролю
ᅠ
помещения
ᅠ
устанавливаются
ᅠ
считыватели
ᅠ
-
ᅠ
специальные
ᅠ
устройства,
ᅠ
считывающие
ᅠ
с
ᅠ
карточек
ᅠ
их
ᅠ
код
ᅠ
и
ᅠ
передающие
ᅠ
его
ᅠ
в
ᅠ
систему
ᅠ
(рисунок
ᅠ
15). Бесконтактный
53
ᅠ
идентификатор
ᅠ
EM-Marine
ᅠ
Clamshell
ᅠ
Card
ᅠ
представляет
ᅠ
собой
ᅠ
белую
ᅠ
пластиковую
ᅠ
карту
ᅠ
со
ᅠ
встроенным
ᅠ
чипом,
ᅠ
с
ᅠ
вырезом
ᅠ
для
ᅠ
крепления
ᅠ
и
ᅠ
напечатанным
ᅠ
идентификационным
ᅠ
номером
ᅠ
с
ᅠ
обратной
ᅠ
стороны.
ᅠ

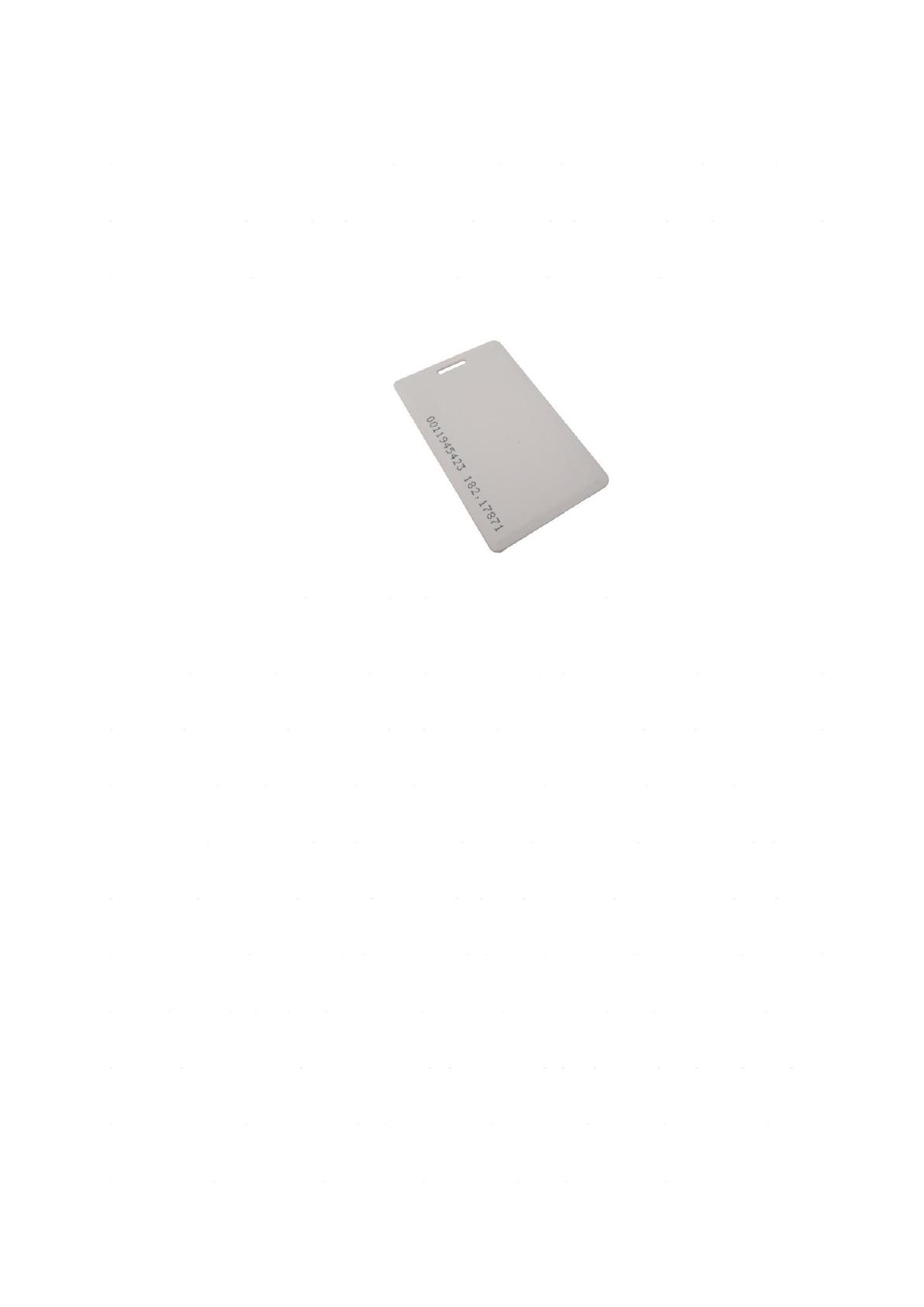

Рисунок
ᅠ
15.
ᅠ
ᅠ
Карта
ᅠ
EM-Marine
ᅠ
Clamshell
В
ᅠ
системе
ᅠ
каждому
ᅠ
коду
ᅠ
поставлена
ᅠ
в
ᅠ
соответствие
ᅠ
информация
ᅠ
о
ᅠ
правах
ᅠ
владельца
ᅠ
карточки.
ᅠ
На
ᅠ
основе
ᅠ
сопоставления
ᅠ
этой
ᅠ
информации
ᅠ
и
ᅠ
ситуации,
ᅠ
при
ᅠ
которой
ᅠ
была
ᅠ
предъявлена
ᅠ
карточка,
ᅠ
система
ᅠ
принимает
ᅠ
решение:
ᅠ
открывает
ᅠ
или
ᅠ
блокирует
ᅠ
двери,
ᅠ
переводит
ᅠ
помещение
ᅠ
в
ᅠ
режим
ᅠ
охраны,
ᅠ
включает
ᅠ
сигнал
ᅠ
тревоги
ᅠ
и
ᅠ
т.д.
ᅠ
Система
ᅠ
запоминает
ᅠ
все
ᅠ
факты
ᅠ
предъявления
ᅠ
карточек
ᅠ
и
ᅠ
связанные
ᅠ
с
ᅠ
ними
ᅠ
действия
ᅠ
(проходы,
ᅠ
тревоги
ᅠ
и
ᅠ
т.д.).
ᅠ
Одна
ᅠ
и
ᅠ
та
ᅠ
же
ᅠ
карточка
ᅠ
служит
ᅠ
"ключом"
ᅠ
для
ᅠ
различных
ᅠ
дверей.
ᅠ
Время
ᅠ
считывания
ᅠ
информации
ᅠ
с
ᅠ
карточки
ᅠ
-
ᅠ
не
ᅠ
более
ᅠ
0,1
ᅠ
сек.
ᅠ
При
ᅠ
этом
ᅠ
считыватель
ᅠ
закреплен
ᅠ
с
ᅠ
обратной
ᅠ
стороны
ᅠ
двери.
ᅠ
Принцип
ᅠ
работы
ᅠ
системы
ᅠ
контроля
ᅠ
доступа
ᅠ
показан
ᅠ
на
ᅠ
рисунке
ᅠ
16. Технические
54
ᅠ
характеристики:
ᅠ
Бесконтактный
ᅠ
интерфейс:
ᅠ
Proximity
ᅠ
(EM-Marinе)
ᅠ
125KHz.
Дальность
ᅠ
считывания:
ᅠ
до
ᅠ
100
ᅠ
мм.
ᅠ

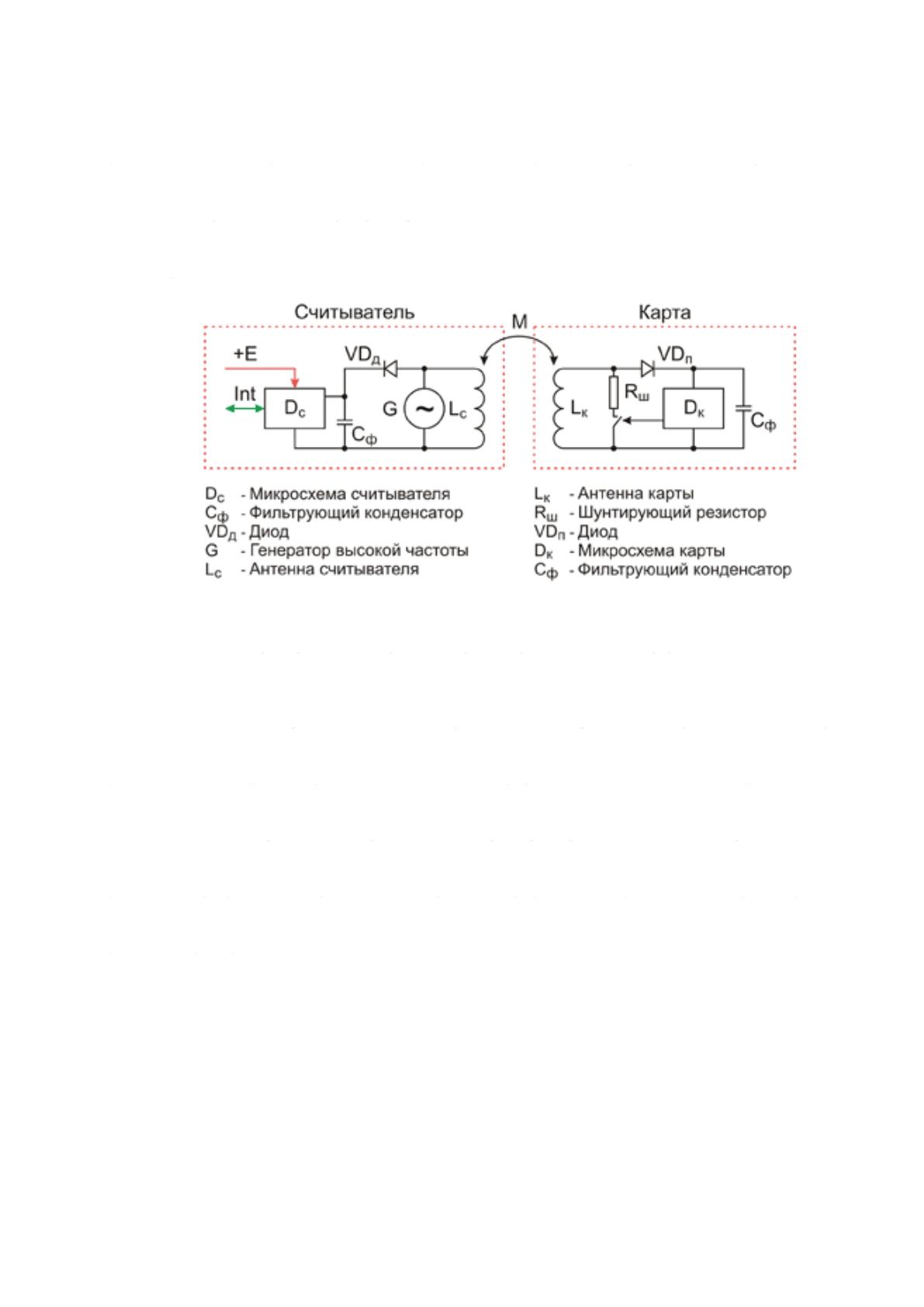

Рисунок
ᅠ
16.
ᅠ
Принцип
ᅠ
работы
ᅠ
пары
ᅠ
"считыватель
ᅠ
-
ᅠ
идентификатор"
Технические
ᅠ
характеристики:
ᅠ
считыватель
ᅠ
Proximity,
ᅠ
совмещенный
ᅠ
с
ᅠ
контроллером
ᅠ
замка
ᅠ
(электромагнитный
ᅠ
/
ᅠ
электромеханический)
ᅠ
Matrix-II-
K (рисунок 17),
ᅠ
дальность
ᅠ
считывания
ᅠ
6-8
ᅠ
см,
ᅠ
карточки/брелки
ᅠ
EM-Marin,
ᅠ
звуковая
ᅠ
и
ᅠ
световая
ᅠ
индикация,
ᅠ
корпус
ᅠ
-
ᅠ
пластик,
ᅠ
количество
ᅠ
карт
ᅠ
680,
ᅠ
питание
ᅠ
DC
ᅠ
12V.
