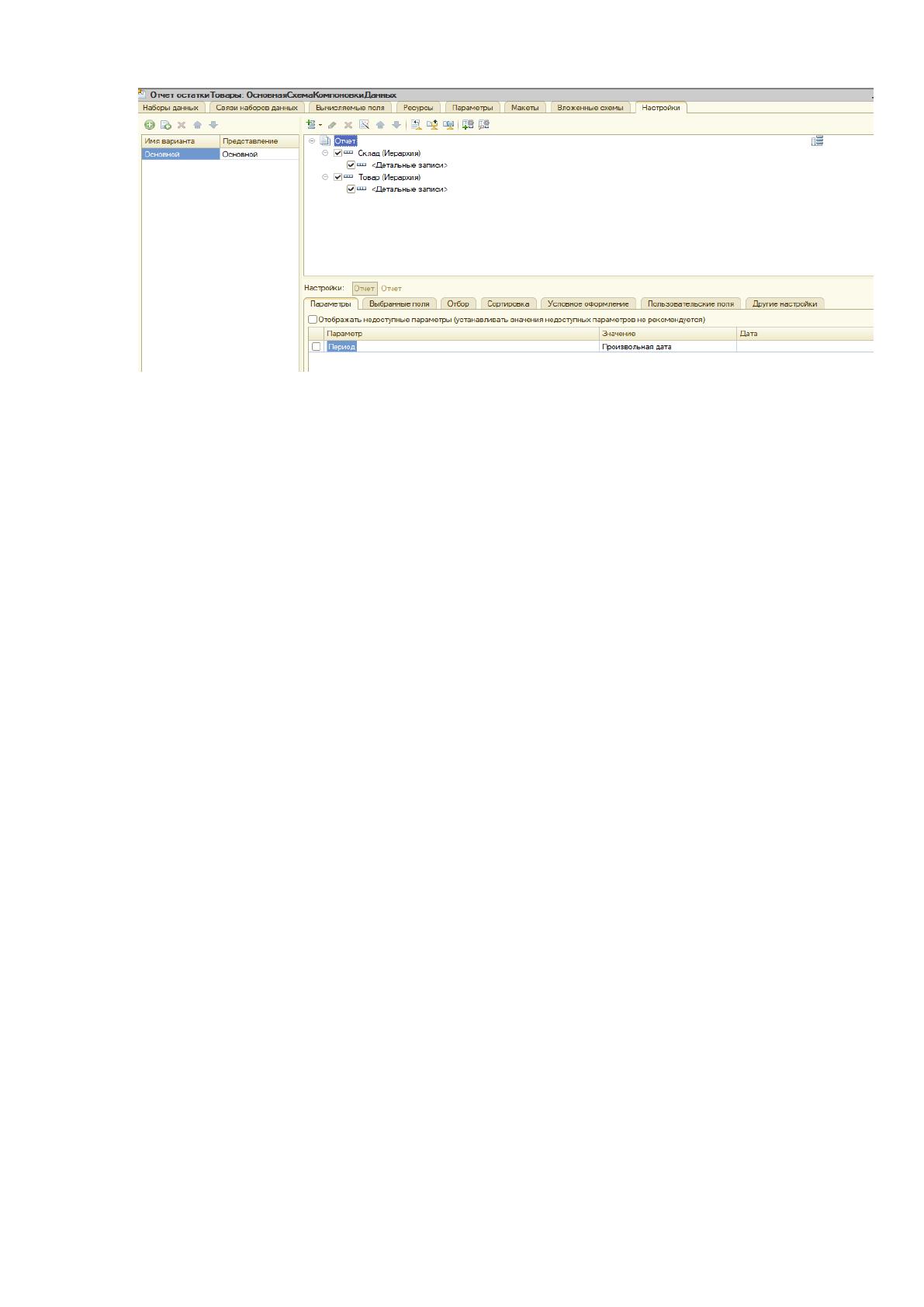

Рис. 1.22 Схема компоновки данных
В настройках можно выполнить следующие действия:
– определить способ отображения данных при выводе;
– указать поля, которые должны отображаться;
– установить условие отбора;
– указать принцип сортировки;
– отобразить условное оформление;
– указать пользовательские поля;
– описать другие настройки, такие как тип диаграммы, макет
оформления, расположение итогов и пр.
После этого можно получать данные.
4. Создание макетов (печатных форм). Данное средство применяется для
того, что построить печатную форму того или иного объекта – справочника,
документа, отчета. При создании макета, определяются, какие реквизиты будут
отображены на печатной форме, и каким образом. На рисунке 1.23 представлен
макет документа «Прием на работу».
53

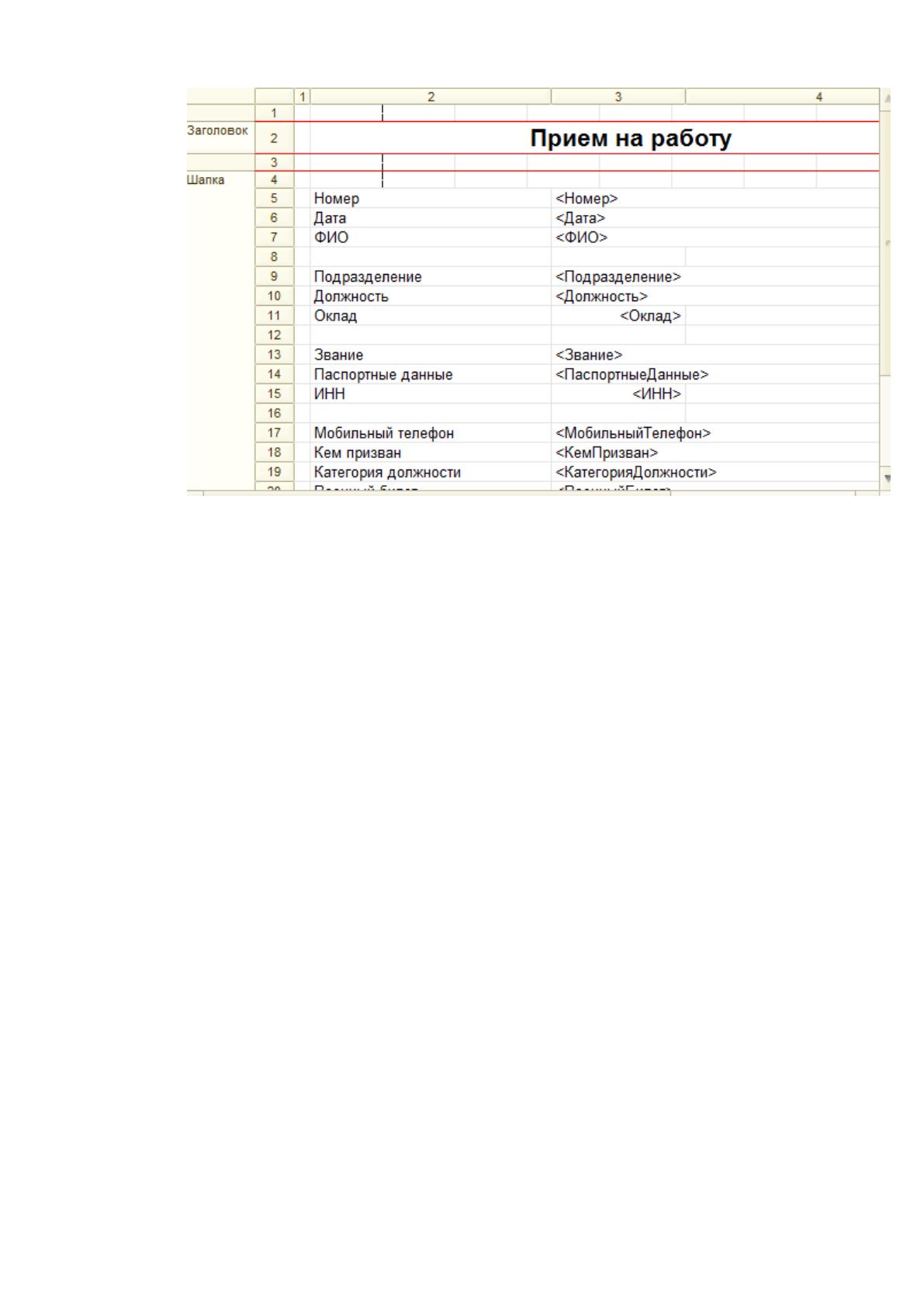

Рис. 1.23 Макет печатной формы документа «Прием на
работу»
Данные инструменты среды 1С значительно облегчают работу
разработчиков программных приложений среды 1С.
В качестве обоснования выбора языка программирования представим
преимущества, которые дает встроенный язык 1С. Встроенный язык
программирования – это уникальный инструмент, не каждая оболочка имеет
свой язык программирования, транслятор, отладчик и мощную систему
подсказок [10,21].
На рисунке 1.24 представлен пример модуля справочника.
54

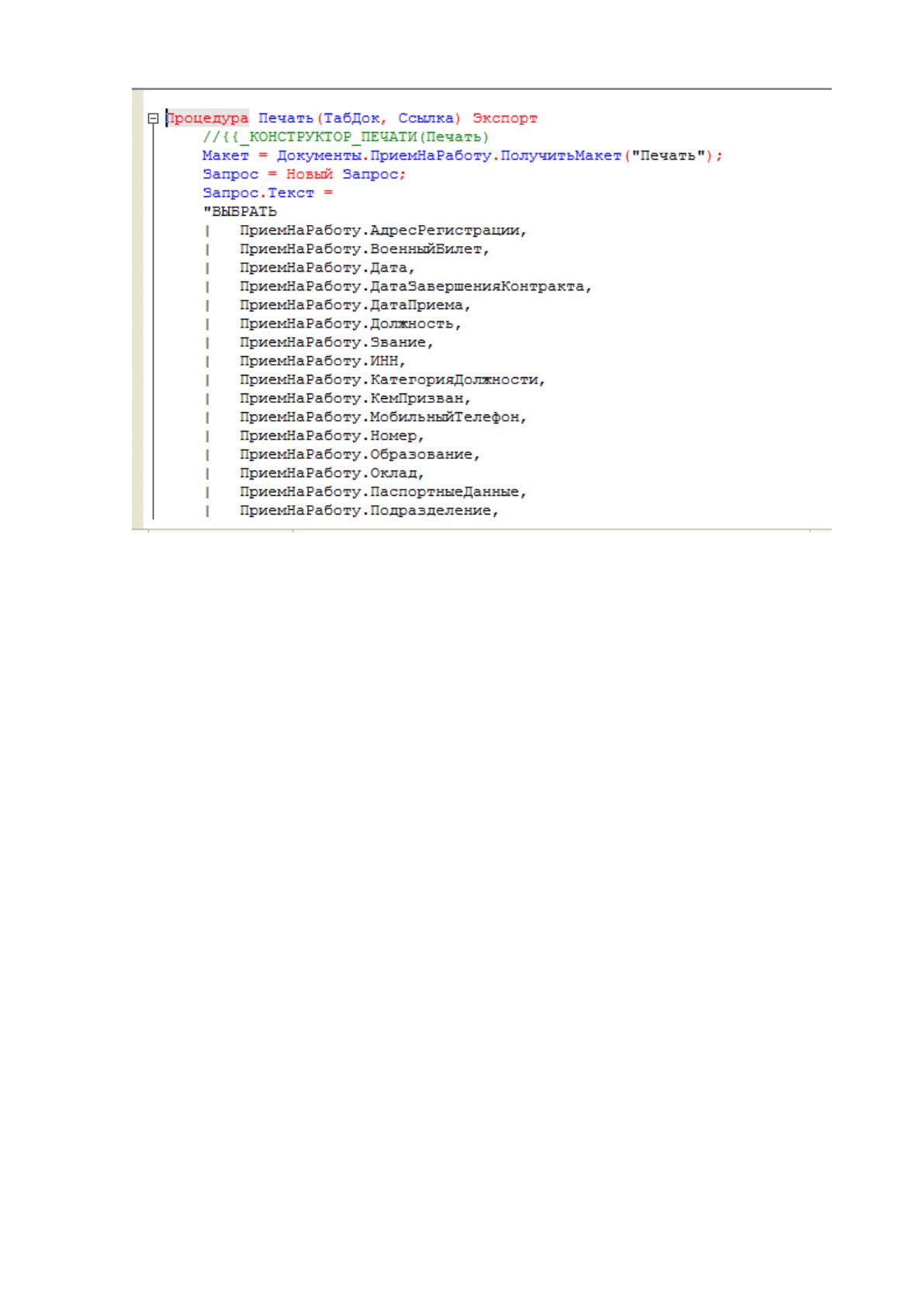

Рис. 1.24. Пример модуля документа
Как видно из рисунка язык программирования является русскоязычным
(есть англоязычные аналоги команд), ключевые слова отображаются с
помощью цвета, служебный текст также отличается от идентификаторов
пользователей.
Развитая система помощи позволяет изучить язык в достаточно короткие
сроки. Кроме этого язык 1С имеет инструменты определения синтаксических
ошибок и логики работы программы. При возникновении ошибки система
оповещает о месте и характере ошибки [21,30].
В качестве СУБД будет использоваться встроенная файловая СУБД
системы 1С Предприятие, это обусловлено тем, что решено выполнять
реализацию информационной базы должностей и вакансий с указанием
требований к знаниям и навыкам кандидатов для группы кадров войсковой
части средствами 1С [11]. Кроме этого данное СУБД отличается высокой
функциональностью: позволяет хранить данные, имеет собственный язык
запросов, позволяет представлять данные в удобном для анализа виде, имеет
55
средства администрирования. Установка СУБД системы 1С, не требует
дополнительных установок, СУБД устанавливается при установке платформы.
1.4.3 Обоснование проектных решений по техническому обеспечению
Обоснование выбора технического обеспечения требуемого для решения
задачи предполагает выбор типа ЭВМ, устройств периферии (принтеров,
сканеров, плоттеров и т.д.), средств связи и других технических элементов. При
этом следует обосновать экономическую целесообразность эксплуатации
выбранных аппаратных средств, возможность их использования для решения
других задач объекта управления [12].
Сформируем требования к персональному компьютеру, на который
будет установлена информационная база по должностям и вакансиям воинской
части.
1. Высокая пропускная способность.
2. Высокая функциональность и производительность.
3. Стабильность и скорость работы.
В связи с этим наиболее оптимальной конфигурацией является:
– 2U Rackmount сервер хранения данных STSS Flagman SX123.5-012LH;
– дисковый массив SATA / SAS 6G RAID 0,1,10,5,50,6,60, кэш 512МБ
(опционально, батарейное питание, по копированию данных в
энергонезависимую память)
– дисковая подсистема до 12-ти 3.5 "(LFF) SATA / SAS HDD / SSD с
горячей заменой + до 2-х 2.5" (SFF) SATA / SAS HDD / SSD с горячей заменой;
– 4-канальный интегрированный сетевой адаптер 1 Гбит / с;
– процессор Intel® Xeon® серии E3-1200 v6 или v5 (Kaby Lake или
Skylake, 4 ядра, 8MB Smart cache, 8.0GT / s DMI), Intel® Core ™ i3-7000 или i3-
6000, Intel® Pentium ™ G4000 , Intel® Celeron® G3900 (Kaby Lake или Skylake,
2 ядра, 2/3 / 4MB L3 cache, 8.0GT / s DMI)
– до 64Гб оперативной памяти DDR4-2400 ECC Unbuffered;
56
– система удаленного управления сервером IPMI 2.0 Server Management
with KVM-over-LAN & Virtual media redirect;
– отказоустойчивая 1 + 1 система электропитания с поддержкой горячей
замены блоков питания;
– корпус 2U Rackmount (глубина 648мм)
Минимальные требования к персональному компьютеру пользователя
следующие:
– процессор 4-х ядерный 2,2 ГГц;
– ОЗУ минимум 2 Гб, рекомендованный 4 Гб;
– ПЗУ 500 Мб;
– видеокарта минимум 256 Мб;
– монитор;
– клавиатура;
– мышь.
Критериями для элементов ПК следующие:
– совместимость;
– производительность;
– невысокая энергозатратность;
– невысокая цена.
Наиболее оптимальной конфигурацией является:
– процессор LGA 1155, Intel Core i7-2600, Box, 4x3.4 GHz, HD Graphic,
L3 8Mb, Sandy Bridge, TDP 95W;
– мат.плату ASUS 1155 P8H67 (REV 3.0), H67, 4xDDR3, CrossFireX,
4xSATA2 / 2xSATA3, IDE, 2xUSB3.0, ATX;
– модуль памяти DDR3 4Gb PC3-12800 (1600MHz) Corsair Vengeance
Blue, 9-9-9-24 (CMZ4GX3M1A1600C9B)
– видеокарта Zotac GeForce GTX570, 1,28Gb DDR5, 320-bit, 2xDVI /
Display Port (ZT-50205-10P);
– винчестер 2,0Tb Seagate Barracuda, SATAIII, 7200 rpm, 64Mb,
ST2000DM001 12 мес;
57
– оптич. повод LG Sata GH24NS90 Black;
– блок питания Chieftec 600W CTG-600-80P ATX 12V 2.3 w / 12 cm Fan,
45cm Cable, (PFC, UVP, OVP, SCP, OPP, OCP, OTP;
– корпус AEROCOOL PGS VX-9 PRO LE Black (EN52832) 2xUSB, Audio
/ Mic, E-SATA, 9 x 5,25 ", 4 HDD.
Выводы по главе. В рамках данной главы представлено аналитическое
описание проблемы, представлена характеристика предприятия и его
деятельности, отображена организационная структура воинской части 3474,
проведен анализ программной и технической архитектура ИС предприятия,
представлено описание системы обеспечения информационной безопасности и
защиты информации, представлен анализ существующих разработок для
автоматизации задачи. Рассмотрены различные виды обеспечения –
информационный, программный, технический. Представленный анализ
позволяет определить места автоматизации ведения информационной базы
должностей и вакансий с указанием требований к знаниям и навыкам
кандидатов для группы кадров войсковой части, проанализированный материал
дает возможность определить дальнейшую структуру проектируемой
информационной базы.
58
II ПРОЕКТНАЯ ЧАСТЬ
2.1 Разработка проекта автоматизации
2.1.1 Процессы жизненного цикла проекта информационной базы
должностей и вакансий с указанием требований к знаниям и навыкам
кандидатов для группы кадров войсковой части
В соответствии с различными наблюдениями и исследованиями
определено, что этапы ЖЦ проекта распределяются следующим образом:
стадия 1. Определение требований к разработке информационной базы
стадия 2. Разработка технического задания
стадия 3. Разработка проекта
стадия 4. Программирование ИС
стадия 5. Отладка и испытание компонентов
стадия 6. Ввод в действие [1]
Представим жизненный цикл программного средства с помощью
диаграммы (см. рис.2.1). Жизненный цикл ПС базируется на стандарт ГОСТ
34.601-90 Информационная технология. Комплекс стандартов на
автоматизированные системы. Автоматизированные системы. Стадии создания.
Жизненный цикл программного средства представлен каскадной
моделью:
– определение требований к разработке информационной базы, влияет
пользователь Заказчик и Проектировщик;
– разработка технического задания, влияет Проектировщик;
– разработка проекта, влияет Проектировщик;
– программирование информационной базы, влияет Программист;
– отладка компонентов, влияет Программист и Заказчик;
– ввод в действие, влияет Программист и Заказчик.
59
Анализ требований
к разработке
системы
Разработка
технического
задания
Разработка
проекта системы
Программирование
системы
Отладка
компонентов,
доработка
Ввод в действие
Заказчик
Проектировщик
Программист

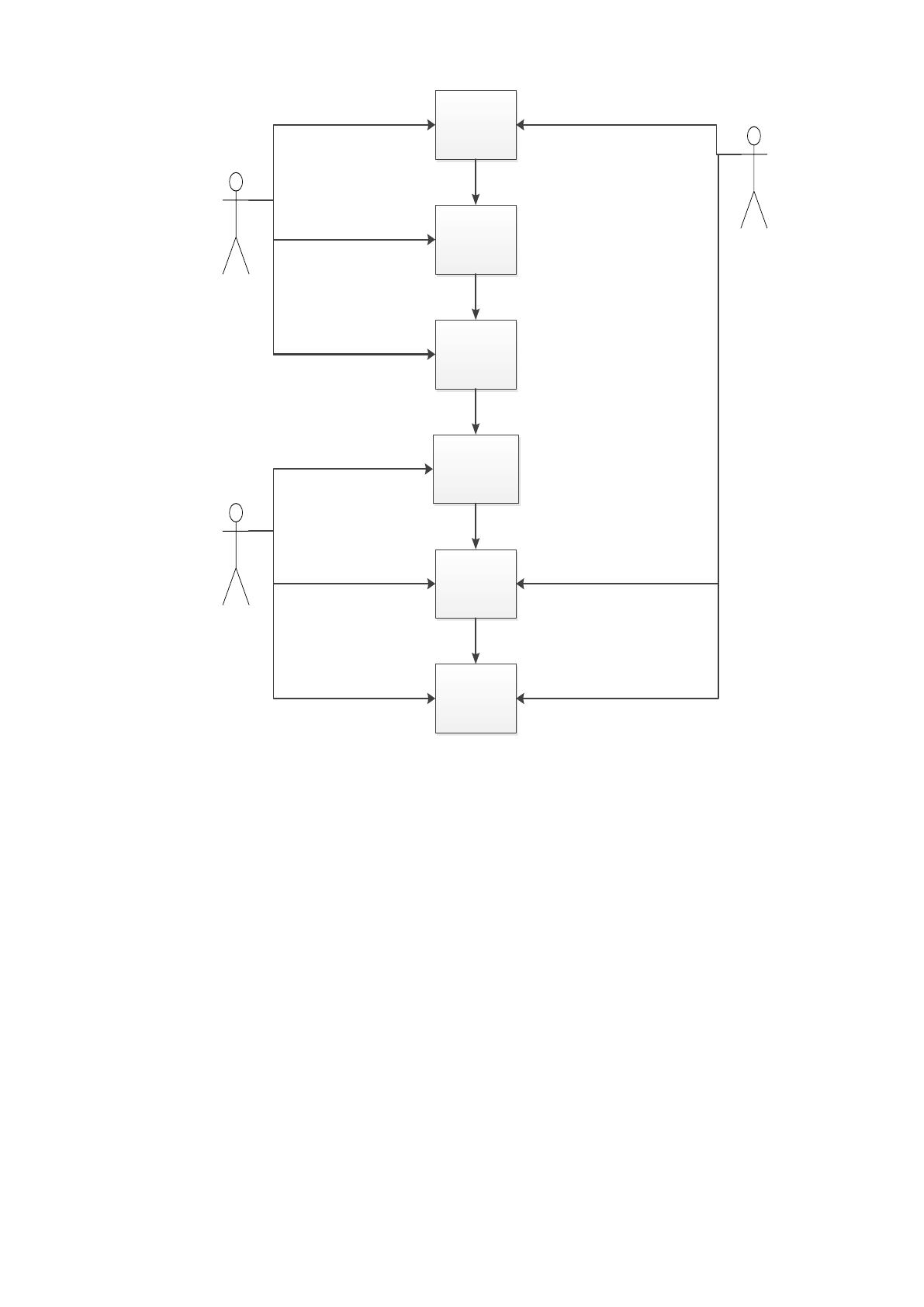

Рис. 2.1 ЖЦ информационной базы
Для каждой стадии построим соответствующую диаграмму. На рисунке
2.2 представлено описание «Определение требований к разработке
информационной базе».
На данном рисунке представлены следующие виды работ [1]:
– определение общих сведений о проекте;
– формирование цели, назначения и задачи информационной базы;
– анализ существующих аналогичных решений, их функциональности;
– анализ существующих процессов с использованием CASE средств;
– формирование требований к проекту;
– расчет трудозатрат на разработку проекта.
60
Общие сведения о
проекте
Данных
достаточно
Определение цели
и назначения
системы, задачи
проекта
да
нет
Цели
определены
нет
Определить
аналоги, принципы
их
функционирования
да
Провести
исследование
процессов с
помощью CASE
Подготовка
требований к
проекту
Цели
определены
Подготовка
требований к
проекту
Требования
определены
нет
Оценка
трудозатрат на
разработку
системы
да
Рис. 2.2. Определение требований к разработке
информационной базе
Диаграмма для следующей стадии «Разработка технического задания»
представлена на рисунке 2.9. Техническое задание является важным
документом, который связывает заказчика и исполнителей работ, данный
документ оформляется по ГОСТ и имеет стандартные разделы, представим их
[1]:
– определение целей и задач;
– определение назначения системы;
61
– характеристика объекта автоматизации;
– определение функциональных требований к системе;
– определение нефункциональных требований;
– определение стадий создания системы;
– определение требований к аппаратному и техническому
обеспечениям;
– формирование требований к рабочей документации.
Определить цели и
задачи
Назначение
системы
Характеристика
автоматизации и
описание объекта
автоматизации
Определение
требований к
функциональности
системы
Определение
этапов и стадий
создания системы
Требования к
аппаратному
обеспечению
Требования к
техническому
обеспечению
Требования к
рабочей
документации
Рис. 2.3. Разработка технического задания
