4) Торговля
Учет и размещение номенклатуры на складе
Создание закупок напрямую из заказа
Пересчет единиц измерения по закупке в единице учета на складе
Обработка недопоставок
Автоматическая замена товаров, которых нет в наличии на складе, на
другие альтернативные товары
5) Управление складом
Регистрация и размещение товара, возможность хранения товара в
соответствии со структурой склада
Идентификация физического размещения: склад, ячейка и палеты
Идентификация истории происхождения номенклатуры: серийный номер
и номер партии
Характеристики товара: конфигурация, цвет и размер
Возможность маркировки как отдельной номенклатуры, так и группы
номенклатур с целью дальнейшего отслеживания
Ведение журналов приемки
Возможность перехода из заказов на отгрузку в ячейки комплектации
через журналы отгрузки
6) Учет договоров
Ведение юридической информации о договорах с клиентами и
поставщиками, условиях оплаты, контактах и ответственных
Привязка накладных и оплат к конкретному договору (указание договора
в строках журналов ГК, заказах, закупках, накладных и оплатах с последующим
переносом в проводку по клиенту/поставщику)
Включение атрибутов договоров в предложения по оплате
Автоматическое/периодическое сопоставление проводок по контрагентам
и договорам
Форма ручного сопоставления в рамках договоров
Сальдо расчетов в рамках отдельного договора
66
Номер договора в проводках по курсовой разнице
Переход от моделей предметной области к функциональной
модели системы
Для реализации корпоративной информационной сети будут
использованы компоненты: Сервер БД, WEB сервер.

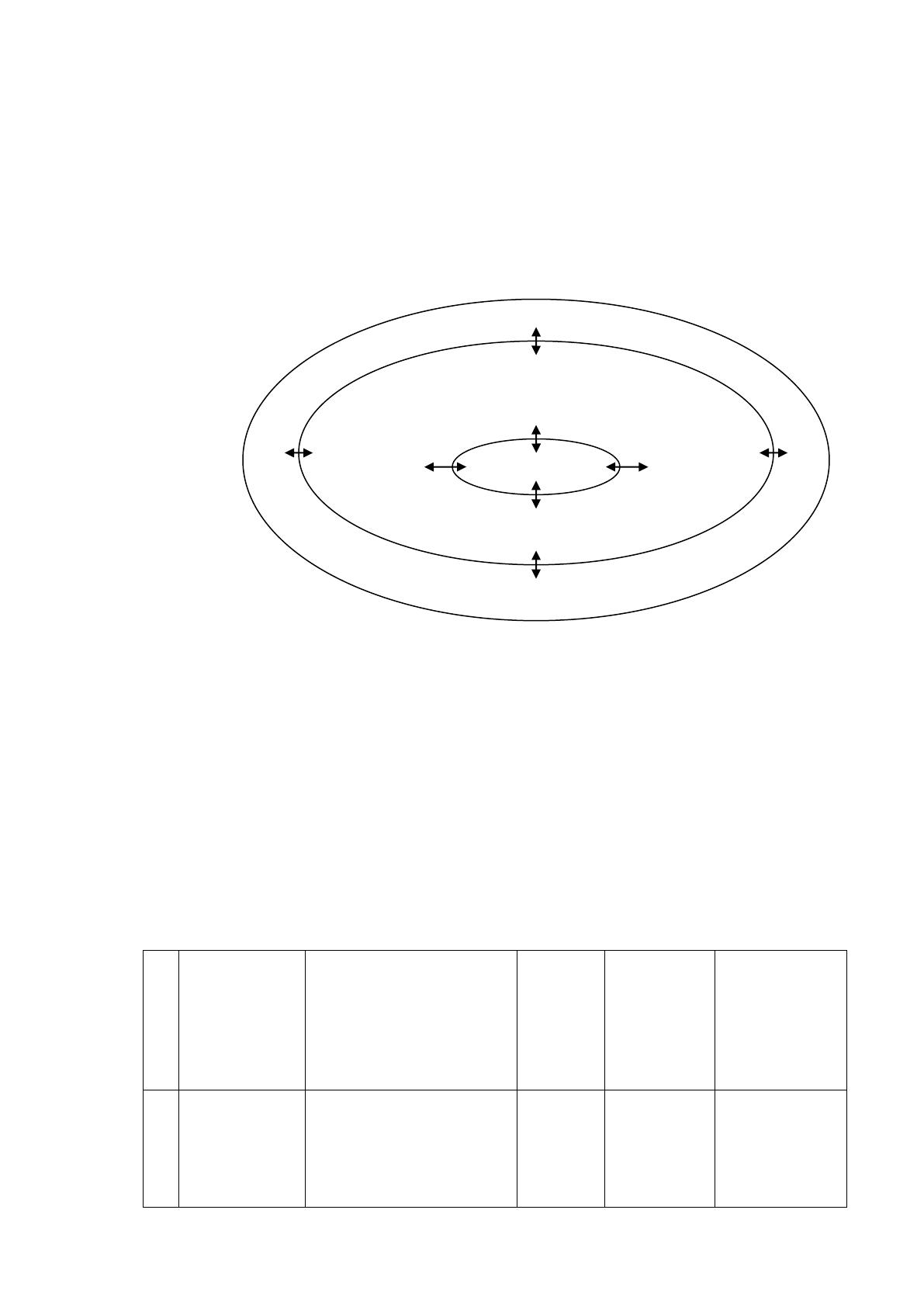

Рис. 2.14. Схема архитектуры КИС
В табличном виде представим сетевые компоненты, необходимые для
построения сети (таблица 2.2.)
Таблица 2.2
Сетевые компоненты сети
№
№
Тип
техническог
о средства
Наименование
технического
средства
Цена
техниче
ского
средств
а (в
руб.)
Количеств
о
техническ
их средств
Стоимость
техническог
о средства (в
руб.)
1
1
Сервер
DEPO Storm 3300C3
X5606/12GR1333X/
SATA6/1T250G7/
16HSA/sDVD±RW/
2U/1C/2GLAN/1C/
99 400
1
99 400
Хранилище
данных
Сервер
Web сервер
Сервер
Сервер БД
Рабочие
станции
Рабочие
станции
Приложения
пользователе
й
Рабочие
станции
Рабочие
станции
Промежуточные
приложения
67
2US/
IPMI+/800W2HS/
3PCIe/RM K/CAR1S
2
2
Линия связи
Кабель витой пары RJ
– 45 категория 5e
7/1м
1000 м
7 000
Продолжение таблицы 2.2
№
№
Тип
техническог
о средства
Наименование
технического
средства
Цена
техниче
ского
средств
а (в
руб.)
Количеств
о
техническ
их средств
Стоимость
техническог
о средства (в
руб.)
3
Активные
концентрато
ры
Netgear(JFS524-
100EUS) 24-портовый
10 / 100 Мбит /
2 700
3
8 100
4
Разъёмы
Коннектор для витой
пары RJ – 45
категории 5Е
4
100
400
5
5
Сетевой
принтер
Samsung CLX-3185FN
Color Laser Printer
12 000
4
48 000
6
Рабочие
станции
SE Foxconn ZL-142A
400W ATX/ASRock
N68C-S nVidia
GeForce7025/AMD
Athlon II X2
220/1024Mb DDR3
PC-10600/250Gb
Saegate SATA3
7 000
8
56 000
LCD 17" LG Flatron
L1742SE-BF Black
(1280x1024, 5ms,
250cd/m2,
8000:1(DFC),
170°/170°, TCO-03)
4 500
16
72 000
Итого
290 900
7
Программно
е
обеспечение
Операционная
система Windows 7
Home Basic Russian
DVD
3000
24
72 000
8
8
Интегриров
анная
офисная
система
Office Home and
Business 2010 32-
bit/x64 Russian Russia
DVD
6 500
24
156 000
9
9
Источник
бесперебойн
ого питания
APC Back-UPS CS
650VA 230V
4 300
4
17 200
ИТОГО
536 100
68
Важной составляющей является планирование информационной
безопасности проектируемой системы.
Защита информации включает в себя комплекс мероприятий,
ненаправленных на обеспечение информационной безопасности:
- Выявление угроз информационной безопасности;
- Определение прав доступа для групп пользователей;
- Принятие мер по защите информации.
Таблица 2.3
Угрозы информационной безопасности
Угроза
Последствия
Воровство и вандализм
Удаление информации, попадание
конфиденциальной информации в
публичный доступ
Пожар
Потеря всех данных в системе
Отказы источников питания и
скачки напряжения
Частичная потеря данных
Отказы компонентов
Приостановление работы системы
Права доступа зависит от групп пользователя и распределены следующим
образом (таблица 2.4).
Таблица 2.4
Права доступа для групп пользователей
Группа
Уровень доступа
Администратор баз данных и
сети
Полный доступ
Программист
Полный доступ
Информатик менеджер
Внесение, удаление, добавление,
69
изменение данных в БД
Оператор
Внесение данных в БД
Специалист
Получение данных из системы
Предложим следующие мероприятия по защите информации в рамках
КИС и представим их в табличной форме (таблица 2.5).
Таблица 2.5
Мероприятия по защите информации
Угроза
Мероприятие
Воровство и вандализм
Пароли и шифрование, аудит,
обучение пользователей,
антивирусная защита
Пожар
Противопожарные системы
Отказы источников питания и
скачки напряжения
Источники бесперебойного питания
и сетевые фильтры
Отказы компонентов
Своевременное тестирование и
выявление изношенных
компонентов системы, резервное
копирование данных
70
3. ОБОСНОВАНИЕ ЭКОНОМИЧЕСКОЙ ЭФФЕКТИВНОСТИ
ПРОЕКТА
Внедрение подсистемы АСУ повлечёт за собой приобретение
дополнительных технических средств.
Таблица 3.1
Исходные данные для расчёта суммы затрат
№
Статья расходов
Сокращённое
наименование
1
Оклад работника обслуживающего сеть
Ор = 15 000 руб./мес.
2
Затраты на предпроизводственные затраты
Кпл = 150 руб. / час
3
Региональный коэффициент
Кур = 0,6
4
Коэффициент дополнительной заработной
платы
Кдз = 0,2
5
Отчисления
Отч = 0,262
6
Накладные расходы
Накл = 1,1
7
Расходы на обучение персонала
Роб = 150 руб./час
8
Цена оборудования вычислительной сети и
программного обеспечения
Цоб = 536 100 руб.
9
Норма амортизации
А = 17%
10
Стоимость гибкого диска
Цгд = 25 руб./шт.
11
Стоимость расходных материалов для
принтера
Цп1 = 120 руб./пачка
Цп2 = 3 200 руб./шт
12
Нормативный коэффициент эффективности
Ен = 0,33
13
Цена одного Квт часа электроэнергии
Цэн = 1,04 руб.
14
Мощность рабочих станций
Nэвм1 = 400 вт/ч.
15
Мощность сервера
Nэвм2 = 800 вт/ч
16
Мощность принтера
Nпр = 400 вт/ч
17
Мощность коммутатора
Nком = 200 вт/ч
18
Время работы рабочих станций в сутки
Тэвм1 = 12 часов
19
Время работы сервера в сутки
Тэвм2 = 24 часа
20
Время работы принтера в сутки
Тпр = 12 часов
21
Время работы коммутатора
Тком = 24 часа
71
Рассчитаем капитальные вложения:
К = Као + Кпо + Кпл + Кмн + Кпп, (1)
где К – капиталовложения
Као – стоимость аппаратного обеспечения
Кпо – стоимость программного обеспечения
Кпл – стоимость дополнительных площадей
Кмн – единовременные затраты на наладку, монтаж и пуск сети
Кпп – предпроизводственные затраты (научно – исследовательская,
опытно - конструкторская работа, работа на подготовку и освоение
производства)
Као = 99 400 + 7 000 + 8 100 + 400 + 48 000 + 56 000 + 72 000 + 17 200 =
308 100 руб.
Кпо = 72 000 + 156 000 = 228 000 руб.
Кпл – отсутствует, т.к. мы не привлекаем дополнительных площадей, а
ограничиваемся только имеющимся.
Кмн – отсутствует, т.к. мы предполагаем, что наладку, монтаж и пуск
сети будет осуществлять человек, обслуживающий сеть, в заработанную плату
которого входят эти затраты.
Кпп = 13 * 8 * 150 = 15 600 руб.
К = 308 100 + 228 000 + 15 600 = 551 700 руб.
Рассчитываем коэффициент загрузки:
Кзад = Тфакт./Твозм, (2)
где Твозм – возможное время работы технических средств
Тфакт – фактическое время работы технических средств
Кзад.раб.ст. = 6/12 = 0,5
Кзад.сер. = 6/24 = 0,25
72
Кзад.ком. = 6/12 = 0,5
Кзад.пр. = 6/24 = 0,25
Рассчитаем эксплуатационные расходы на вычислительную сеть:
Рэ = Рзп + Ротч + Рнакл + Рао + Рэл + Ррм + Роб + Раб, (3)
где Рэ – эксплуатационные расходы
Рэп – расходы на суммарную заработную плату
Ротч – расходы по отчисленим на заработную плату в фонд социальной
защиты
Рнакл – расходы по отчислениям из заработной платы на содержание
административно – управленческого персонала
Рао – амортизационные отчисления
Рэл – расходы на электроэнергию в год при использовании сети
Ррм – затраты на расходные материалы
Роб – затраты на обучение пользователей использованию сети
Рзп = (Ор * Кур + Ор * Кдз) * m, (4)
где Ор – оклад работника обслуживающего сеть
Кур – региональный коэффициент
Кдз – коэффициент дополнительной заработной платы
m – количество работников
Рзп = (15 000 * 0,6 + 15 000 * 0,2) * 4 = 48 000 руб.
Ротч = Рзп * Отч, (5)
где Отч – отчисления
Ротч – 48 000 * 0,262 = 12 576 руб.
73
Рнакл = Рзп * Накл, (6)
где Накл – накладные расходы
Рнакл – 48 000 *1,1 = 52 800 руб.
Рао = Цоб * А / 100, (7)
где Цоб – цена оборудования вычислительной сети и программного
обеспеченич
А – норма амортизации
Рао = 536 100 * 17% / 100 = 911,37 руб.
Рэл = N * Fg * Цэн, (8)
где N – мощность технического средства
Fg – действительный годовой фонд времени работы оборудования
Цэн – цена одного Квт часа электроэнергии
Fg = D * T * Кзад , (9)
где D – количество рабочих дней в году
Т – время работы оборудования в сутки
Данные для расчёта затрат на электроэнергию в год представлены в
таблице (3.2)
Так как у нас мощность указана в Вт/ч., а стоимость электроэнергии в
КВт/ч., то мы переводим мощность всего оборудования в КВт/ч..
Мощность рабочей станции = 0,4 КВт/ч.
Мощность сервера = 0,8 КВт/ч.
Мощность коммутатора = 0,2 КВт/ч.
74
Мощность принтера = 0,4 КВт/ч.
Таблица 3.2
Данные для расчёта затрат на электроэнергию в год
Техническо
е средство
Мощность
техническ
ого
средства
(кВ/ч)
Количест
во
рабочих
дней в
году
Возможн
ое время
работы
оборудов
ания в
сутки
Коэффицие
нт загрузки
техническо
го средства
Действитель
ный годовой
фонд
времени
работы
оборудовани
я (в часах)
Рабочая
станция
400
253
12
0,55
1 753,9
Сервер
800
253
24
0,85
3 162,2
Коммутато
р
200
253
24
0,85
3 162,2
Принтер
400
253
12
0,27
819,72
Мощность рабочей станции = 0,4 КВт/ч.
Мощность сервера = 0,8 КВт/ч.
Мощность коммутатора = 0,2 КВт/ч.
Мощность принтера = 0,4 КВт/ч.
Рэл.раб.ст. = (0,4 * 1 753,9 * 1,04) * 20 = 14 592,45
Рэл.сер. = 0,8 * 3 162,2 * 1,04 = 2 630,95
Рэл.ком. = 0,2 * 3 162,2 * 1,04 = 657,74
Рэл.пр. = 0,4 * 819,72 * 1,04 = 341
Рэл = 14 592,45 + 2 630,95 + 657,74 + 341 = 18 222,14 руб.
Ррм = Цгд * n + Цп * m, (10)
где Цгд – стоимость гибкого диска
Цп – стоимость расходных материалов для принтера
n и m – соответственно количество используемых расходных материалов
