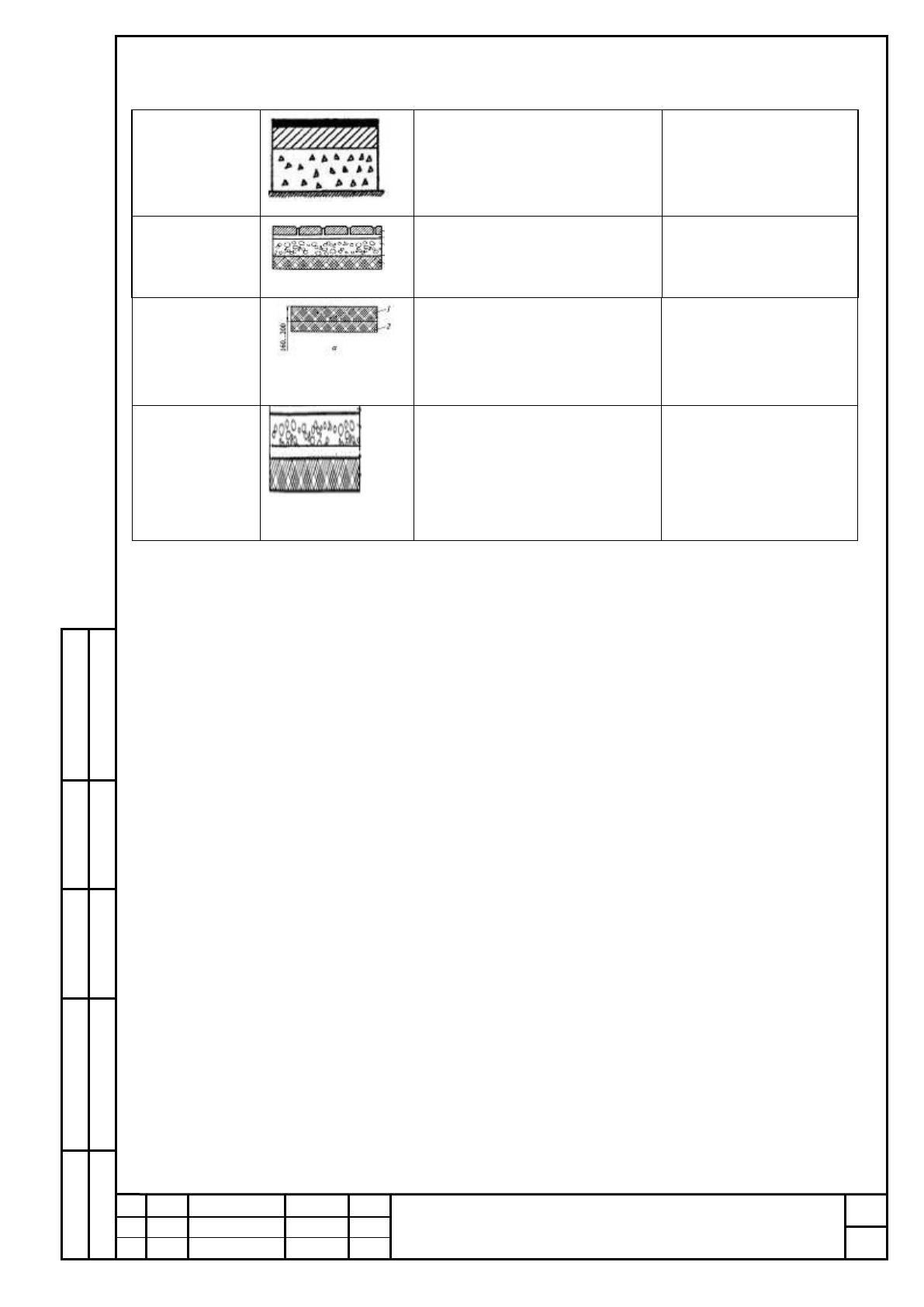

Асфальто-бе-
тонное
Песчаный асфальтобетон Щебень
кирпичный
Грунт уплотненный
3
6
-
«Обломки» плит
«Обломки» плит
Песок
Грунт, обогащенный щебень
5-6
3
-
Мягкое грунто-
вое
Стабилизированный цементом
грунт
Подготовленное грунтовое осно-
вание
2,0
-
Прорезиненное
ударогасящее
Прорезиненное покрытие
Щебень
Песок
Подготовленное грунтовое осно-
вание
1,0
2,0
1,0
-
Насаждения являются важной и неотъемлемой частью планировки дворов
и играют огромную роль, улучшая микроклимат среды, повышая эстетические
свойства. Элементами озеленения двора являются: газоны, цветники, деревья ку-
старники. При проектировании территории необходимо учитывать следующие
требования:
- применение наиболее простых и легко осуществимых приемов озелене-
ния;
- высокая декоративность проектируемых посадок;
- удобство пользования зелеными насаждения.
В создании пейзажей основная роль принадлежит групповым посадкам,
так как они оживляют газон. Группы гармонируют между собой, не закрывают
друг друга. Деревья размещаются в месте разделения дорожки, создавая в раз-
вилке или на повороте как бы естественное препятствие [3,c.90].
В связи с небольшой территорией проектируемого участка в качестве озе-
ленения использовались только кустарники.
Таблица 1.3-Ведомость озеленения
36
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
Поз.
Наименование породы или вида
насаждения
Возраст, лет
Кол.
Примечание
1
Клен остролистный
14
10
С комом 0,80,80,6 м
2
Дуб черешчатый
14
6
С комом 0,80,80,6 м
3
Береза повислая
8
3
С комом 0,80,80,6 м
4
Липа мелколистная
10
5
С комом 0,80,80,6 м
5
Каштан конский
10
7
С комом 0,80,80,6 м
6
Ива плакучая
11
4
С комом 0,80,80,6 м
7
Ясень обыкновенный
12
3
С комом 0,80,80,6 м
8
Катальпа великолепная
12
3
С комом 0,80,80,6 м
9
Робиния Лжеакация
9
2
С комом 0,80,80,6 м
10
Чубушник веничный
8
4
С комом 0,50,50,4 м
11
Скумпия кожевенная
9
8
С комом 0,50,50,4 м
12
Форзиция промежуточная
9
3
С комом 0,50,50,4 м
13
Спирея Ван – Гутта
5
10
С комом 0,50,50,4 м
14
Спирея средняя
5
8
С комом 0,50,50,4 м
15
Спирея японская
5
28
С комом 0,50,50,4 м
16
Кизильник блестящий
5
9
С комом 0,50,50,4 м
17
Барбарис оттавский
5
2
С комом 0,50,50,4 м
18
Барбарис тунберга
6
5
С комом 0,50,50,4 м
19
Дерн белый
6
8
С комом 0,50,50,4 м
20
Сирень обыкновенная
6
7
С комом 0,50,50,4 м
21
Тамарикс ветвистый
6
1
С комом 0,50,50,4 м
22
Бирючина обыкновенная
9
100
С комом 0,50,50,4 м
23
Пузыреплодник калинолистный
5
2
С комом 0,50,50,4 м
24
Ель колючая
10
2
С комом 0,80,80,6 м
25
Пихта тонкочашуйчатая
10
1
С комом 0,80,80,6 м
26
Можжевельник казацкий
8
1
С комом 0,50,50,4 м
27
Можжевельник горизонтальный
8
2
С комом 0,50,50,4 м
28
Туя западная
10
4
С комом 0,50,50,4 м
Цветочное оформление очень хорошо вписывается в сохранившийся на
участке уголок естественной природы. Высаженные здесь многолетники цветут
буйным цветом в течение всего летнего сезона. Такие культуры в ландшафтных
цветниках можно размещать свободно, без сохранения строгих геометрических
37
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
форм, так чтобы в каждом ряду находились растения 3-5 видов одновременно.
Цветник создан как из однолетников так и из многолетников, что значительно
сокращает время на уход за растениями, а сам цветник из года в год становится
все более красочным и пышным.
В цветнике присутствуют хризантема белая (10 кустов), розовая (8 кустов)
и желтая (8 кустов); сроки цветения — с сентября по октябрь (ноябрь); каждый
сорт в виде отдельной группы находится в разных участках цветника. Львиный
зев лимонно-желтый (15 кустов), светло-желтый (15 кустов) и абрикосовый (15
кустов), цветущий с июля по сентябрь, также расположен группами, в разных
зонах, но вплотную к дорожке, потому что это низкорослое растение.
Вдоль дорожки растут и миниатюрные анютины глазки (15-20 кустов),
цветущие с мая по июнь; изящные маргаритки розовые и белые (10 кустов), цве-
тущие с апреля (в южных районах) по июнь. Вплотную к дорожке примыкает
группа ирисов (6 кустов), время цветения которых — июнь (вторая группа нахо-
дится во втором ряду на другой стороне цветника), и отдельные группы гвоздики
турецкой (по 5 кустов), цветущей с июня по июль, причем группы из гвоздики
перемежают насаждения из других низкорастущих культур вдоль дорожки.
Во втором ряду с одной стороны цветника расположились петунии крас-
ные (20 кустов), цветущие с июля по ноябрь, которые сменили росшие здесь ра-
нее тюльпаны (сроки цветения— в мае); а с другой стороны — астры сиреневые
и фиолетовые (20 кустов), радующие глаз своими цветками с августа по сен-
тябрь. Группы пионов (по 1 кусту в каждой), цветущие с мая по июнь, размещены
в разных участках. В отдаленных уголках расположились флоксы розовые (20
кустов) и флоксы белые (12 кустов), цветущие в августе. С одной стороны цвет-
ник как бы заканчивается высокими отдельными группами гладиолусов красных
(10 кустов), розовых (1.0 кустов) и белых (10 кустов); группа георгинов красных
(3 куста), цветущих с августа по сентябрь, венчает угол цветника с противопо-
ложной стороны.
38
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
2.1.5 Описание и обоснование принятых архитектурных решений
Одной из главных задач, решаемых при разработке проекта здания, явля-
ется: сохранение масштаба застройки, тектоника фасадов, идентичность мате-
риалов, фактуры и цвета стен, а также пространственная увязка с близлежащей
застройкой.
Архитектура фасада здания решена в архитектурном ключе, близком к су-
ществующей застройке, что позволит создать более цельную и завершенную
архитектурную среду в застраиваемой части квартала. Проектом предусмот-
рено остекление лоджий.
Проектируемый дом относится к II классу по ответственности и к II по дол-
говечности.
Пространственная жесткость здания обеспечивается совместной работой
стен и перекрытий, соединённых между собой сваркой закладных деталей и
замоноличиванием стыков и швов. Конструктивная схема здания – система
поперечных и продольных несущих стен, с перекрытием – жесткой горизон-
тальной диафрагмой из сборных железо-бетонных плит. Жесткие горизон-
тальные диафрагмы из сборных железо-бетонных плит выполняются для по-
вышения общей жесткости многоэтажного здания путём устройства прочных
стыков между отдельными плитами перекрытий. Стыки выполняются на
сварке через закладные детали по углам и через два метра по длине плиты, а
также путём тщательной заделки шпонок и швов между плитами, цементно-
песчанным раствором М 100 [6,c.94].
2.1.6 Описание объемно-планировочных решений
Стыковка панелей обеспечивает совместную работу наружных и внутрен-
них стен, и перекрытий.
Размеры здания в осях составляет:
39
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
- 86400 в осях 1-31
- 16800 в осях А- Ж
Шаг между осями: 3000; 1200; 4200. (1 -31)
1500; 2100; 5100 .(А-Ж)
Высота жилою этажа принята 3,3 м от пола до
пола;
Высота подвальных этажей – 1,6 м;
Высота помещений - 3,3 м;
Количество этажей – 17;
На междуэтажных площадках запроектировано устройство люков мусо-
ропровода.

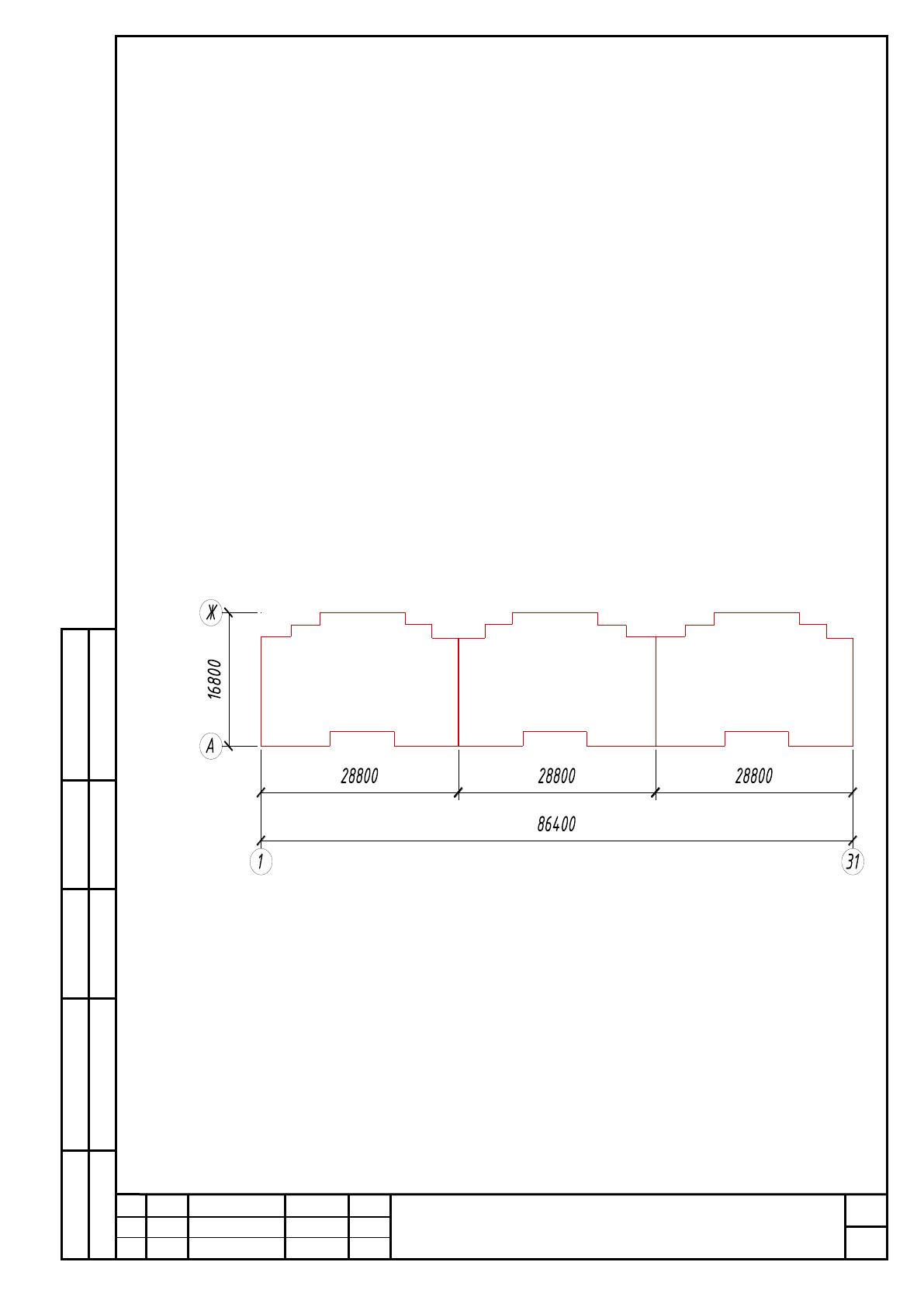

Рисунок 1.1- Схема проектируемого дома в осях.
2.1.7 Описание конструктивных решений
Наружные стеновые панели: Наружные стеновые панели трехслойные,
толщиной 350 мм. наружный слой из тяжелого бетона толщиной 60 мм с от-
40
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
делкой наружной стороны керамической плиткой, внутренний слой из тяже-
лого бетона толщиной 90мм, между которыми помещен утеплитель – пено-
пласт полистирольный толщиной 200 мм.
Внутренние стеновые панели: Внутренние стеновые панели выполнены
из железобетона толщиной 160 мм.
Стены подвала: внутренние - цокольные стеновые панели из железобе-
тона толщиной 160 мм; наружные - трехслойные железобетонные цокольные
панели толщиной 350 мм с устройством монолитного железобетонного пояса
по низу стеновых панелей техподполья, высотой 200 мм.
Плита перекрытия: пустотные железобетонные плиты толщиной 220 мм.
Фундамент: сборные ленточные из железобетонных плит шириной 2000
мм и длиной 1200, 800 мм (ФЛ-20.12, ФЛ-20.8), которые укладываются на пес-
чаную подготовку толщиной 100 мм.
Сантехнический узел: объемные железобетонные разобщенные сани-
тарно-технические кабины типа “стакан” размерами 2730 на 1600 мм.
Лифт: лифтовая шахта выполнена из объемных железобетонных блоков с
грузовым лифтом грузоподъемностью 600 кг.
Лестничный марш: Сборный железобетонный. Бетон М300.Лестничные
марши имеют закладные детали для крепления ограждающих конструкций.
Крепление лестничных маршей производится путём укладки их на стеновые
панели и плиты.
Вентиляционный блок: Сборный железобетонный изготовляется из бетона
марки М200. Длина вентиляционного блока 880 мм, ширина 300 мм. Вентиля-
ционный блок имеет закладные детали для крепления. Крепления осуществля-
ются путем сварки закладных деталей блока с закладными деталями стеновых
панелей.
Окна: тройной стеклопакет размером 2070 на 1460 мм, балконы застеклены
двойными стеклопакетами [7,c.87].
Двери: наружные по ГОСТ 24698 – 81, внутренние – по ГОСТ 6629 – 88.
41
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
Полы: тамбуры и вестибюль входа – керамическая плитка. Плитка уклады-
вается на слой цементного раствора состава 1:3 толщиной 10-15 мм. Полы из
керамической плитки относятся к холодным полам, они жесткие, прочные, во-
донепроницаемые, легко поддаются уборке. Полы в офисах и квартирах - ли-
нолеум по керамзитобетонной стяжке толщиной 100 мм.
Кровля — плоская, с теплоизоляционным слоем, покрыта современным
материалом — бикростом. Состав кровли: 2 слоя изопласта (10мм), армиро-
ванная стяжка из цементно-песчанного раствора М150 (40мм), шлакобетон
(230-190мм), плита теплоизоляционная из экструдированногопенополисти-
рола (110 мм), 1 слоя рубероида на битумной мастике (5мм), молниеприемная
сетка из проволоки д8 Вр1, ж/б плита покрытия (200мм).
Пароизоляционной слой выполняется из одного слоя. Конструкция кровли
имеет уклон 3 %. Здание запроектировано с внутренним водостоком. Площадь
водоотвода составляет 200 м
2
на одну водосборную воронку диаметром 100
мм. Расстояние между воронками 15 м.
Гидроизоляция: горизонтальная, на уровне верха монолитного пояса из це-
ментного раствора М100, вертикальная - обмазка битумно-резиновой масти-
кой МБР ГОСТ 15.836 - 79 за два раза.
2.1.8. Инженерное обеспечение
Здание оборудуется всеми необходимыми системами инженерного обеспе-
чения: хозяйственно-питьевое, пожарное и горячее водоснабжение, канализация
и водостоки, отопление, вентиляция, противодымная защита, электроосвещение,
силовое электрооборудование, телефонизация, звонковая сигнализация, автома-
тическая пожарная сигнализация, система оповещения и управления эвакуацией
при пожаре в соответствии с архитектурно-планировочными решениями, техни-
ческими условиями городских служб и действующими строительными нормами
и правилами.
42
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
1.1.8.1. Водоснабжение
В помещениях предусмотрены:
- хозяйственно-противопожарный водопровод холодной воды низкого дав-
ления;
- хозяйственно-противопожарный водопровод холодной воды высокого
давления;
- водопровод горячей воды.
Горячее водоснабжение осуществляется от наружных сетей теплоснабже-
ния.
Размещение стояков раздачи воды по этажам и канализационных преду-
смотрено в специальных шахтах, расположенных в санитарных узлах. Проектом
предусмотрена изоляция магистральных трубопроводов и стояков холодной и
горячей воды. Для трубопроводов холодной воды предусмотрена изоляция от
конденсации, а для трубопроводов горячей воды – теплоизоляция.
2.1.8.2. Канализация
Отвод сточных вод от приборов осуществляется самотеком во внутриквар-
тальную сеть бытовой канализации.
Отвод стоков от трапа индивидуального теплового пункта осуществляется
самостоятельным выпуском.
Канализационная сеть оборудуется ревизиями и прочистками в соответ-
ствии с требованиями норм.
В здании проектируются системы внутренней канализации:
- бытовая канализация - для отведения сточных вод от санитарно-техни-
ческих приборов;
43
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
- производственная канализация - для отведения сточных вод при про-
мывке системы отопления;
- внутренние водостоки - для отведения дождевых и талых вод с кровли.
2.1.8.3. Отопление
Источником теплоснабжения здания являются наружные тепловые сети. В
качестве теплоносителя в системах отопления принята вода с параметрами 95-70
градусов по Цельсию. Предусмотрена система отопления здания однотрубная с
нижней разводкой подающих трубопроводов. В качестве нагревательных прибо-
ров используются панельные радиаторы.На стояках системы отопления преду-
сматривается запорная арматура для проведения пуско-наладочных и аварийных
работ.
Воздухоудаление из системы магистральных трубопроводов принято через
воздухосборники и автоматические воздухоотводчики. Магистральные и разво-
дящие трубопроводы изготавливаются из стальных водогазопроводных и элек-
тросварных труб и изолируется.
2.1.8.4. Вентиляция
Вентиляция встроенных нежилых помещений принята приточно-вытяжная
с механическим побуждением. Вытяжное оборудование устанавливается в вент-
камерах. Также запроектированы приточные противодымные системы вентиля-
ции для создания подпора в лифтовые шахты. Системы дымоудаления и приточ-
ной вентиляции механические.
2.1.8.5. Электрооборудование
Электроснабжение здания предусматривается на напряжении 220/380 В.
Категория надежности электроснабжения здания – II.
44
№ докум.
Подпись
Изм.
Лист
Дата
Лист
Инв. № подл.
Подпись и дата
Взам. инв. №
Инв. № дубл.
Подпись и дата
В здании предусматривается установка одного общего вводно-распредели-
тельного устройства (ВРУ), предназначенного для приема электроэнергии от го-
родских сетей и распределения ее по потребителям здания.
Групповые линии лестничного освещения предусматривается проклады-
вать скрыто в электроблоках строительных конструкций. В этих же конструк-
циях размещаются совмещенные этажные электрощитки.
2.1.8.6. Связь и сигнализация
Проектом предусматривается обеспечение здания следующими видами
связи: городской телефонной связью; радиотрансляцией; пожарно-охранной сиг-
нализацией. Для организации охранной сигнализации встроенных помещений
предусматривается: на стеклах витрин, окон и дверей установить чувствитель-
ные элементы; на открывающихся створках окон и дверей установить сигнали-
заторы.
2.1.8.7. Телефонизация
Для обеспечения здания телефонной связью из внутриквартальной теле-
фонной сети подводится телефонный кабель и в зависимости от возможностей
городской телефонной станции осуществляется подключение к городской теле-
фонной сети.
2.1.9. Теплотехнический расчет конструкции наружной стены
Требуемое сопротивление теплопередаче ограждающих конструкций, от-
вечающих санитарно-гигиеническим и комфортным условиям, определяют по
формуле:
